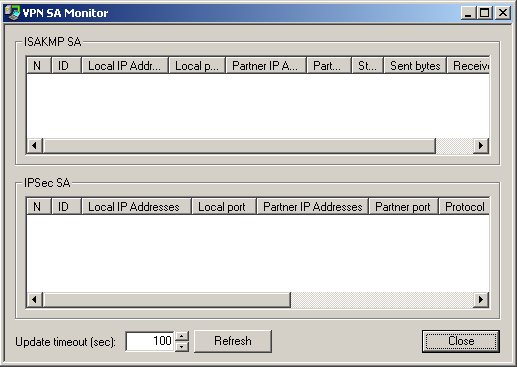

При выборе предложения Show SA Information – появится окно монитора созданных SA:
Рисунок 53
где:
ISAKMP SA – список ISAKMP SA. Выводятся следующие поля:
· N – порядковый номер в таблице
· ID – уникальный номер SA
· Local IP Addresses – локальные адреса
· Local port – локальный IKE порт
· Partner IP Addresses – партнерские адреса
· Partner port – партнерский IKE порт
· State – состояние SA:
· incomplete – недостроенный
· ready – рабочий
· configuration – изменяемый
· deletion – удаляемый
· unknown – неизвестное состояние (не должно выводится)
· Sent bytes – количество отосланных байт
· Received bytes – количество полученных байт
IPSec SA – список IPsec SA с полями:
· N – порядковый номер в таблице
· ID – уникальный номер SA
· Local IP Addresses – локальные адреса
· Local port – локальные порты
· Partner IP Addresses – партнерские адреса
· Partner port – партнерские порты
· Protocol – сетевые протоколы
· Action – тип действия:
· AH
· ESP
· AH+ESP
· Type – тип соединения:
· transport – транспортный режим
· tunnel – туннельный режим
· nat-t-transport – транспортный режим через NAT
· nat-t-tunnel – туннельный режим через NAT
· Sent bytes – количество отосланных байт
· Received bytes – количество полученных байт
Update timeout (sec) – время, через которое будут обновляться данные в таблице о созданных SA. Диапазон значений 1..9999, начальное значение – 2 секунды.

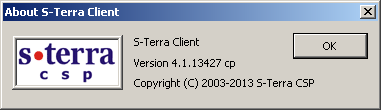

При выборе предложения About в меню выводится информация о версии Продукта:
Рисунок 54
