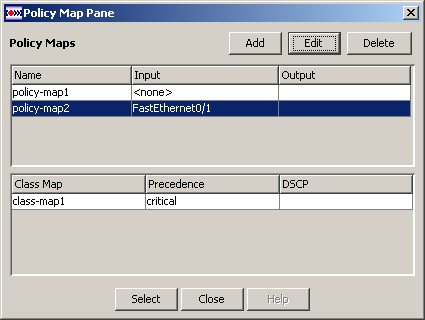

В окне Policy Map Pane (Рисунок 13) выбирается политика, определяющая сервис обслуживания сетевого трафика.
Кнопки управления:
· Add – вызывает окно Add PolicyMap, в котором можно создать новую политику работы с классами трафика.
· Edit – вызывает окно Edit Policy Map, в котором можно отредактировать уже существующую политику работы с классами трафика.
· Delete – удаляет политикy Policy Map.
В верхней таблице окна Policy Map Pane содержатся созданные Policy Maps. Таблица состоит из трех столбцов:
· Name – имя Policy Map.
· Input – имя интерфейса, на котором данная Policy Map будет применяться к входящему трафику.
· Output – имя интерфейса, на котором данная Policy Map будет применяться к исходящему трафику.
Нижняя таблица отображает классы с заданными параметрами, относящиеся к выбранной в верхней таблице Policy Map.
Выбор осуществляется выделением Policy Map в верхнем окне и нажатием кнопки Select.
Рисунок 13
