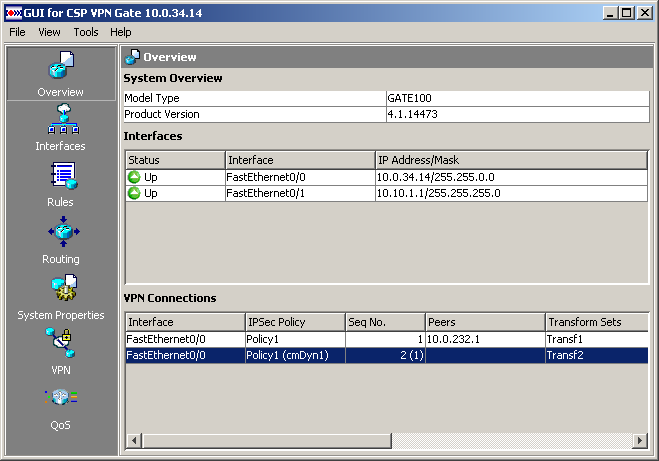

Старт Продукта завершается открытием главной формы на разделе Overview (Обзор) (Рисунок 6).
В этом разделе можно посмотреть версию установленного Продукта S-Terra Gate, зарегистрированные физические интерфейсы, их IP-адреса и созданные VPN соединения.
Рисунок 6
Браузер раздела Overview состоит из трех таблиц:
· System Overview – таблица со следующими параметрами Gate:
· Model Type – тип программного обеспечения (Gate 100/Gate 100B/Gate 1000/Gate 3000/Gate 7000).
· Product Version – версия программного обеспечения S-Terra Gate.
· Interfaces – таблица с параметрами зарегистрированных физических интерфейсов. Состав столбцов таблицы:
· Status – статус интерфейса: Up – интерфейс включен, Down – выключен.
· Interface – имя интерфейса.
· IP Address/Mask – IP-адрес и маска интерфейса.
· VPN Connections – таблица со списком созданных VPN соединений. Состав столбцов таблицы такой же, как и в разделе VPN:
· Interface – имя сетевого интерфейса.
· IPSec Policy – имя политики IPsec.
· Seq No – порядковый номер криптографической карты в данной политике IPsec. Дальнейшие параметры относятся к конкретной криптографической карте.
· Peers – список партнеров, описанных в криптографической карте.
· Transform Sets – список наборов преобразований, установленных для криптографической карты.
· IPSec Rule – номер или имя правила IPsec, привязанного к криптографической карте.
· PFS – опция, включение которой усиливает защиту ключей.
· IKECFG pool – имя пула адресов, используемого криптографической картой.
· RRI – показывает включен или выключен (On/Off) механизм RRI (Reverse Route Injection) для соединений, создаваемых с помощью данной криптографической карты.
· Identities – имя списка идентификаторов.
