Во вкладке Policy Maps задается политика работы с классами трафика. Для каждого класса можно установить значения DSCP или Precedence, в сответствии с которыми будут маркироваться пакеты, принадлежащие этому классу. Установленные значения Precedence и DSCP определяют набор процедур, которые будут обеспечивать заданный класс обслуживания трафика. Заданный класс обслуживания осуществляется с помощью утилиты drv_mgr, позволяющей управлять загрузкой процессора по обработке трафика – включать/выключать механизм уничтожения неприоритетных пакетов (по полю ToS), управлять стратегией очередей, включать/выключать механизм защиты от перегрузки и др.
При IPsec обработке исходящего пакета классификация и маркирование пакета будет производиться до его инкапсуляции, для входящего пакета – после его декапсуляции.
При IPsec обработке пакетов будет происходить копирование поля ToS из внутреннего заголовка во внешний заголовок.

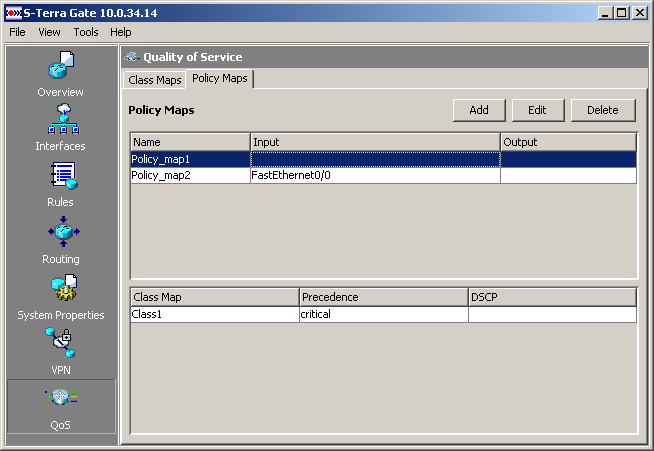

Рисунок 98
Верхняя таблица содержит следующие столбцы:
· Name – имя политики работы с классами.
· Input – имя интерфейса, на котором данная Policy Map будет применяться к входящему трафику.
· Output– имя интерфейса, на котором данная Policy Map будет применяться к исходящему трафику.
Нижняя таблица отображает классы трафика и параметры маркирования, относящиеся к Policy Map, выбранной в верхней таблице:
· Class Map – имя класса, к которому будет применяться заданная политика.
· Presedence – установленное значение Precedence для данного класса, которым будут маркироваться пакеты.
· DSCP – установленное значение DSCP для данного класса, которым будут маркироваться пакеты.
Кнопки управления:
· Add – кнопка вызова окна для создания политики работы с классами.
· Edit – кнопка вызова окна для редактирования политики работы с классами.
· Delete – кнопка удаления выбранной политики работы с классами.
