Можно построить графики зависимостей значений переменных статистики от времени.
Сценарий 6
Построить графики зависимостей значений параметров "CPUUsage" и "NetInSpeed" от времени для клиентов "server_31_cp_11" и "server_31_cp_12" за заданный интервал и определить даты, когда выполняется условие "CPUUsage" > 10 с одновременным значением "NetInSpeed" > 120.

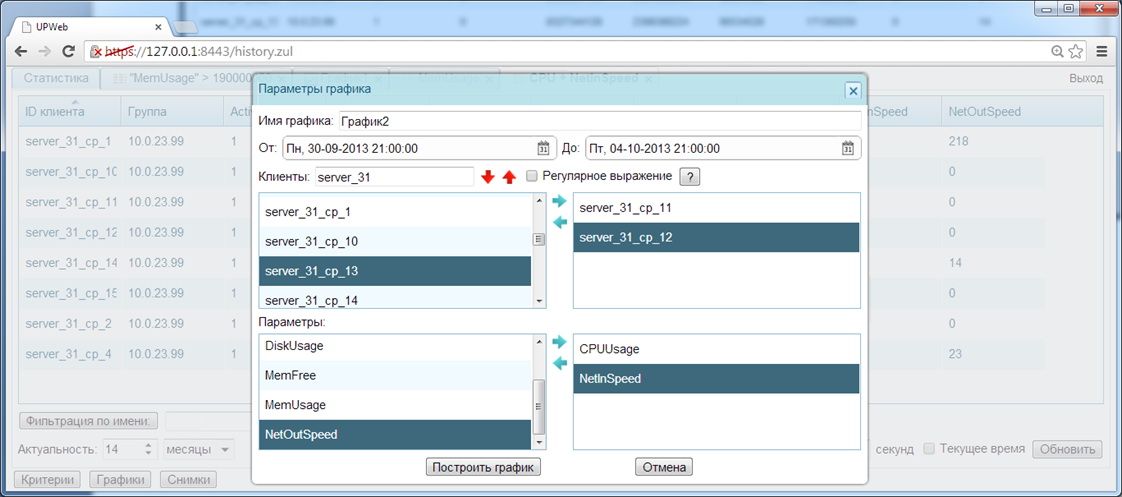

Шаг 1: Нажмите кнопку Графики, откроется окно Параметры графика (Рисунок 351).
Рисунок 351
Шаг 2: Задайте список клиентов: "server_31_cp_11" и "server_31_cp_12".
Шаг 3: Задайте список параметров "CPUUsage" и "NetInSpeed".
Шаг 4: Задайте интервал времени От и До.
Шаг 5: Нажмите кнопку Построить график.
Положение вертикальной
линии на графике определяет значения выбранных параметров (указаны в прямоугольниках
возле линии) для определенного временного момента. Линия перемещается
за курсором и значение ее проекции на временной шкале отображается в графе
«Линия». Используя стрелки
или
можно переместить
указанное значение в поля «От» или «До» соответственно, что задает временной
интервал для расширения графика. Кнопки «-», «+» отнимают/добавляют выбранную
единицу времени от указанного интервала, кнопка
возвращает
предыдущее значение.

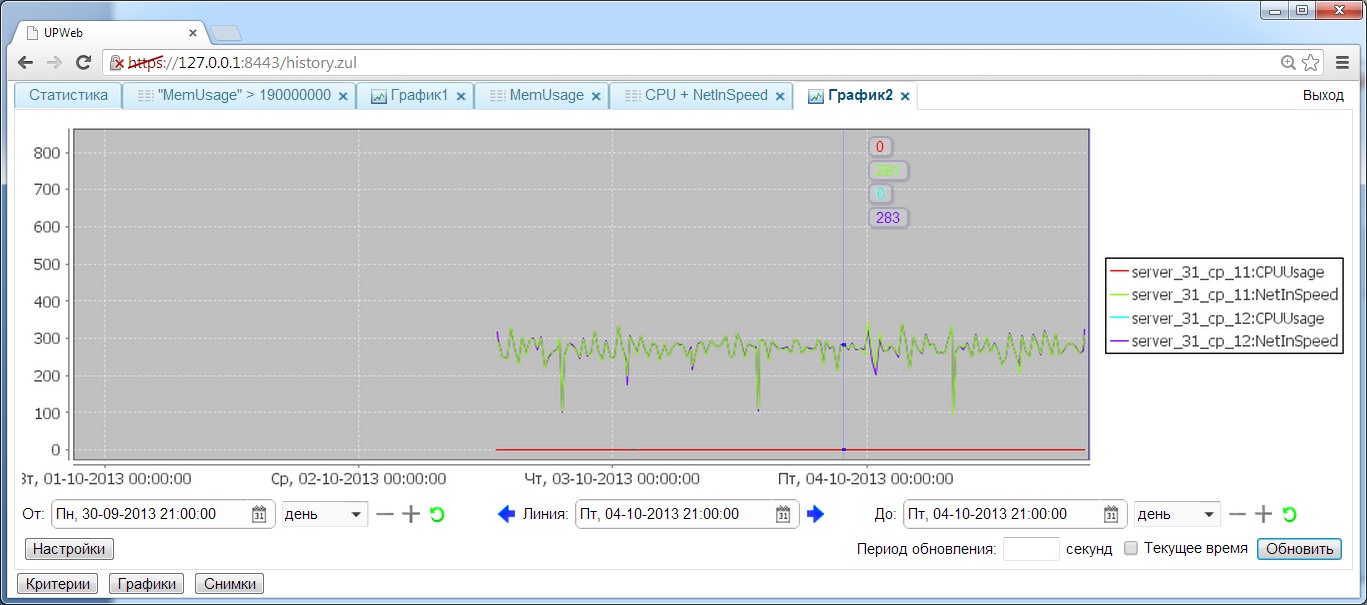

Рисунок 352
Замечание. Значения переменных на графиках усреднены по времени - заданный временной интервал разбит на некоторое количество под-интервалов, на каждом из которых вычислено среднее значение каждой переменной.

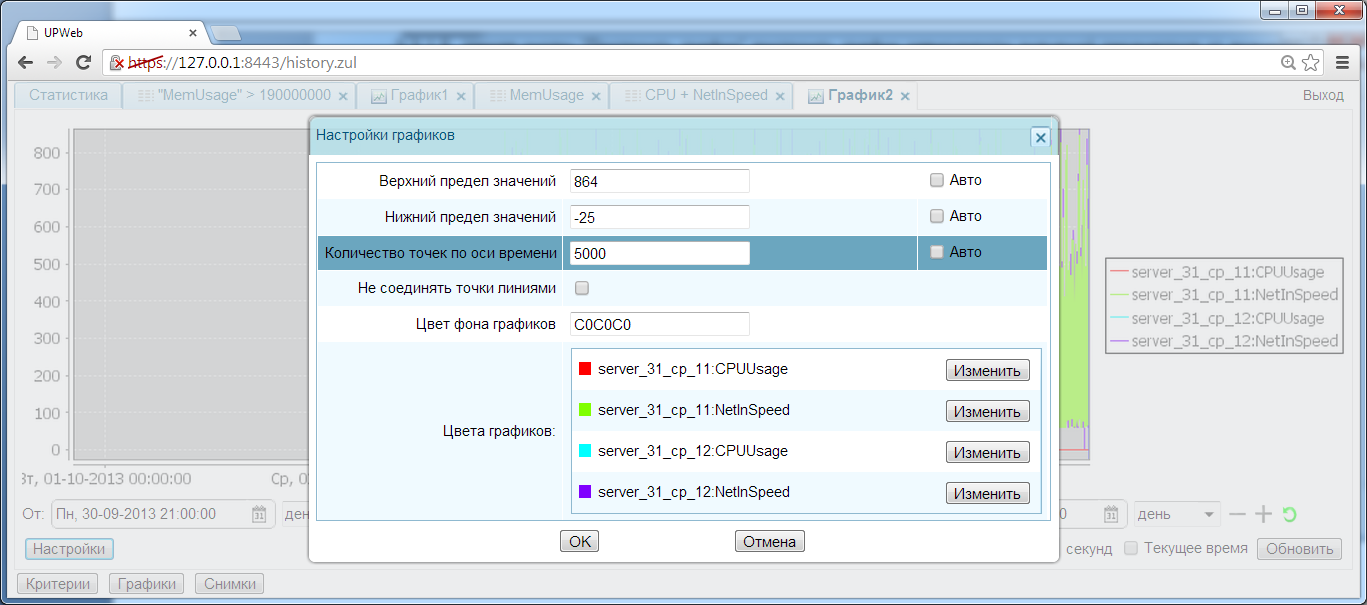

Шаг 6: Нажмите кнопку Настройки, откроется окно Настройки графиков.
Рисунок 353

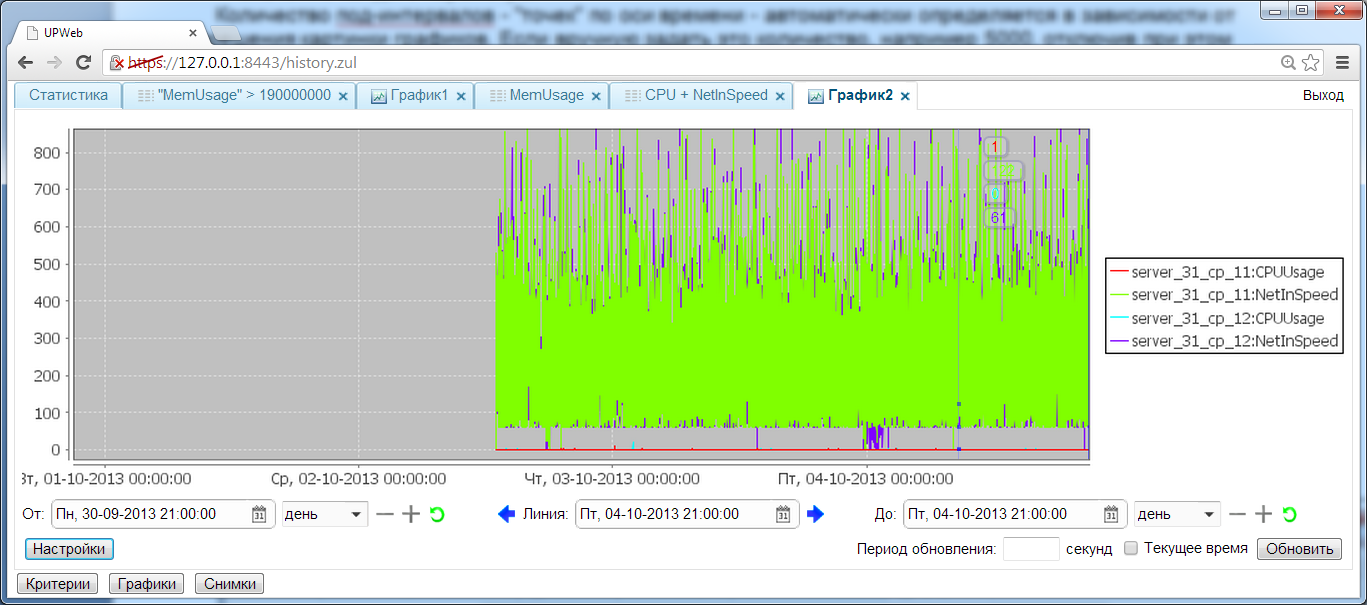

Шаг 7: Количество подинтервалов - точек по оси времени - автоматически определяется в зависимости от разрешения картинки графиков. Если вручную задать это количество, например, 5000, отключив при этом автоматическое масштабирование по оси значений переменных, то получим следующие графики (Рисунок 354).
Рисунок 354
На графиках видно, что большую часть времени среднее значение переменной "NetInSpeed" превышает 120 единиц для обоих клиентов "server_31_cp_11" и "server_31_cp_12".
Однако, из совмещенных графиков не видно, в какие моменты времени значение переменной "CPUUsage" превышает 10 единиц. Построим отдельный график для значений "CPUUsage".

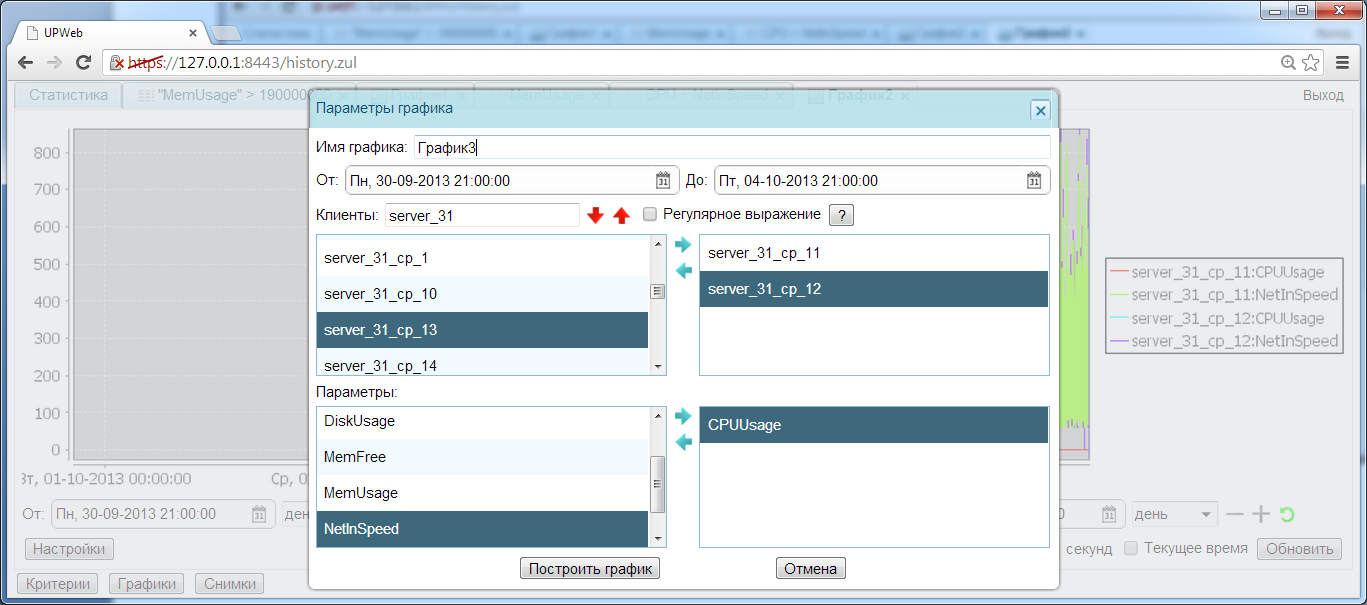

Шаг 8: Нажмите кнопку Графики, откроется окно настройки нового графика, удалите "NetInSpeed" из списка выбранных переменных клиентов (Рисунок 355).
Рисунок 355

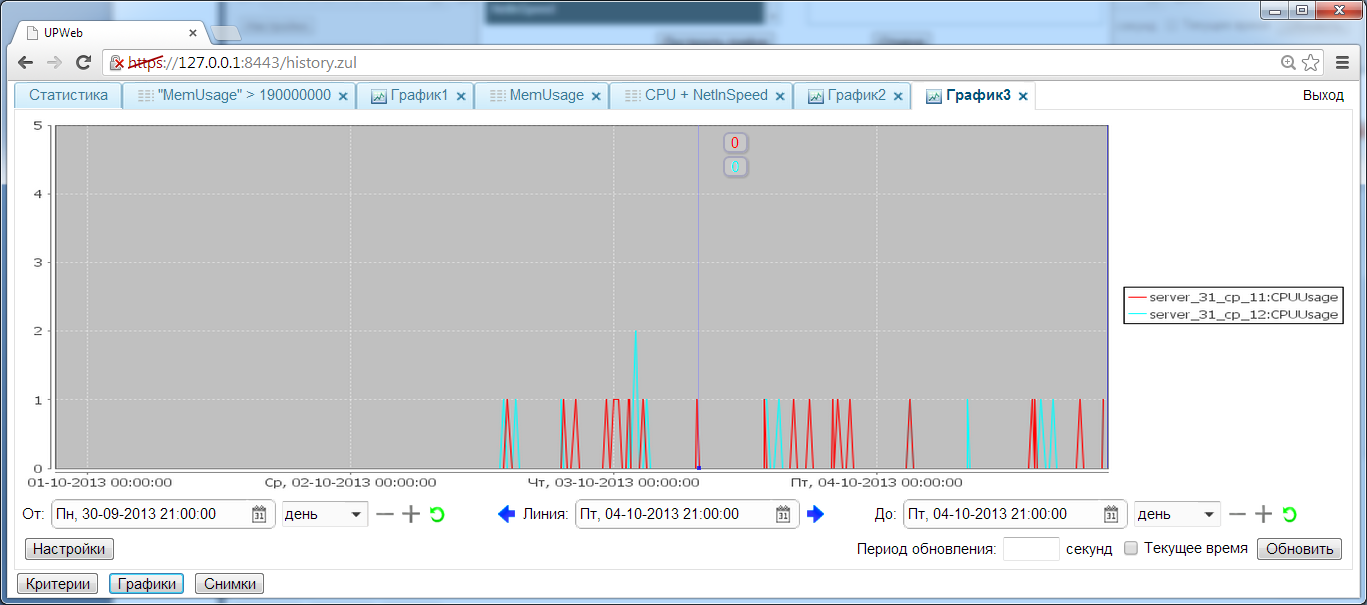

Шаг 9: Нажмите кнопку Построить график, получился новый график зависимости "CPUUsage" от времени (Рисунок 356).
Рисунок 356
Шаг 10: Усредненные значения "CPUUsage" не позволяют определить время, когда значение "CPUUsage" превышает 10 единиц, поэтому нажмите кнопку Настройки, в открывшемся окне Настройки графиков увеличте количество точек по оси времени до 7000, и получите измененный график (Рисунок 357).
Рисунок 357

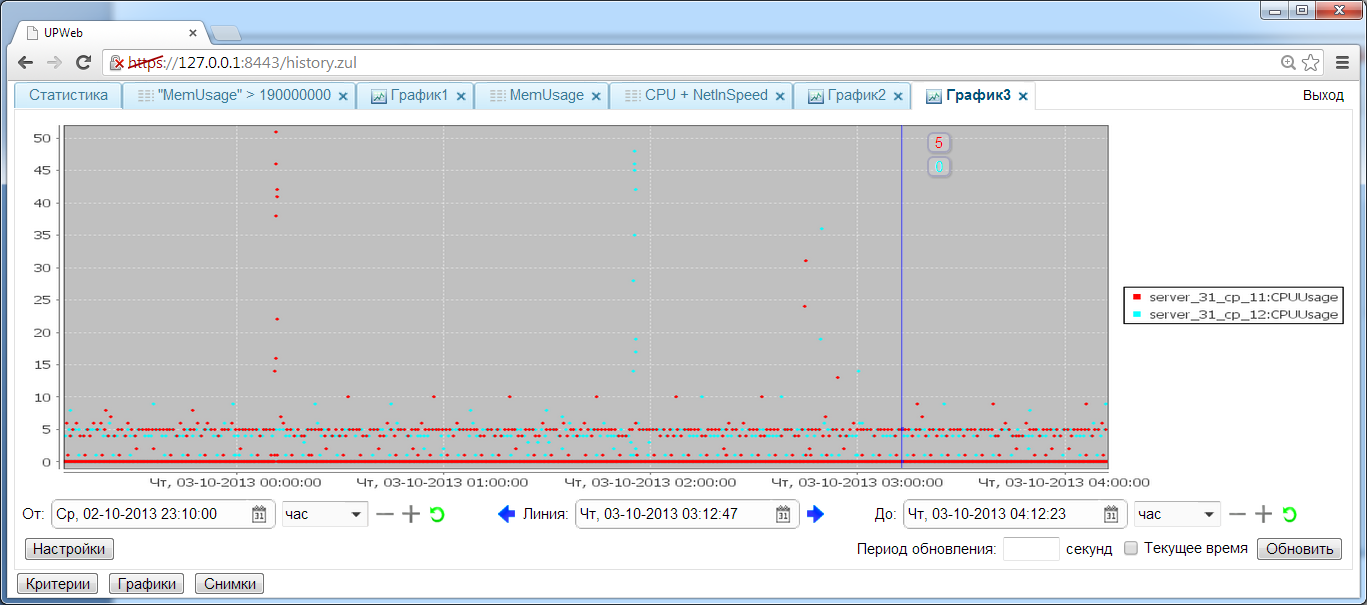

Шаг 11: Изменяя значения От и До на графике, отключив "соединение точек линиями" в настройках графиков, можно получить следующую картину, из которой видны значения времени, когда выполняется условие "CPUUsage" > 10 (Рисунок 358).
Рисунок 358
