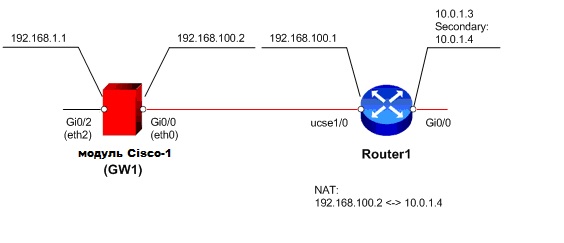

Доступ к консоли модуля Cisco-1 производится через маршрутизатор Router1 командой: ucse 1 session host, при этом интерфейс ucse1/0 на маршрутизаторе Router1 должен быть поднят и иметь IP-адрес. Логическое сетевое подключение маршрутизатора и модуля представлено на Рисунок 7.
Рисунок 7
Возврат к консоли cisco можно осуществить, послав Brake-сигнал (нажать Ctrl+Shift+6, а после нажать x).
На маршрутизаторе Router1 необходимо настроить IP-адрес интерфейса ucse 1/0 для связи с модулем Cisco, а так же статический NAT, который будет преобразовывать внутренний адрес GW1 (192.168.100.2) во внешний secondary-адрес (10.0.1.4) и наоборот.
Интерфейс Gi0/0 устройства Router1 в реальной схеме должен быть подключен к сети Интернет и иметь 2 “белых” IP-адреса. Адреса из подсети 10.0.1.0.24 даны для примера.
Необходимые настройки представлены ниже:
interface GigabitEthernet 0/0
ip address 10.0.1.3 255.255.255.0
ip address 10.0.1.4 255.255.255.0 secondary
ip nat outside
!
!
interface ucse 1/0
ip address 192.168.100.1 255.255.255.0
ip nat inside
!
ip nat inside source static 192.168.100.2 10.0.1.4
ip route 0.0.0.0 0.0.0.0 10.0.1.1
