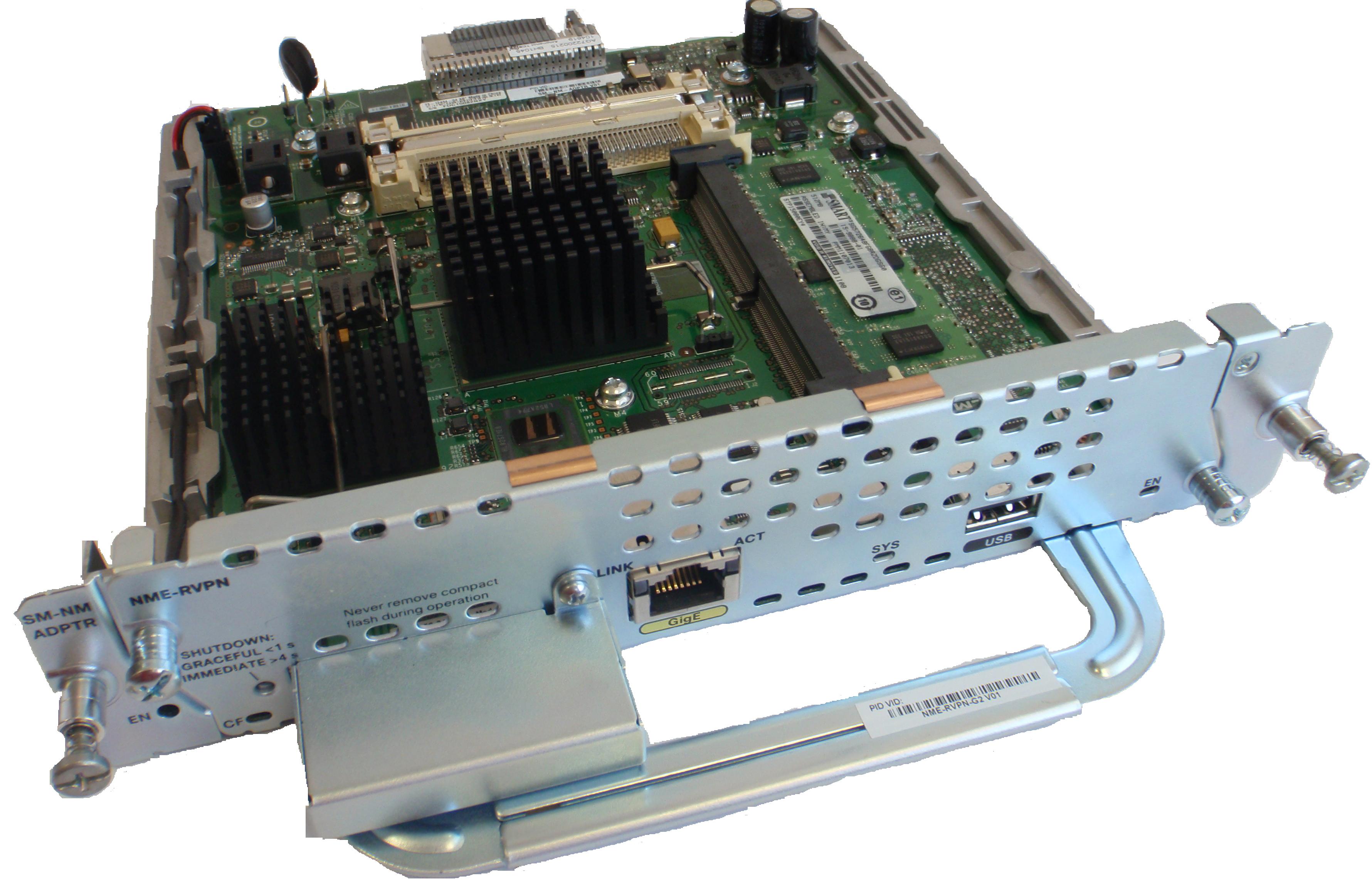

Модуль NME-RVPN (МСМ) поставляется в варианте для установки в слоты маршрутизаторов Cisco серий 2900 и 3900, т.е. вставленным в сетевой модульный адаптер (Рисунок 3).
Маршрутизаторы серий 2900, 3900, 2800, 3800 имеют слоты для сетевых модулей различной ширины: single-wide, single-wide extended, double-wide и double-wide extended. Слоты большей ширины могут трансформироваться в слоты меньшей ширины с помощью разделителей и адаптеров. Для NME-RVPN (МСМ) модулей требуются слоты single-wide. Номер слота указан на корпусе маршрутизатора слева от слота.
|
|
Модуль NME-RVPN (МСМ) поставляется в варианте для установки в слоты маршрутизаторов Cisco серий 2900 и 3900, т.е. вставленным в сетевой модульный адаптер (Рисунок 3). |
Рисунок 3
Опишем пригодные для модуля SM слоты на маршрутизаторах второго поколения.

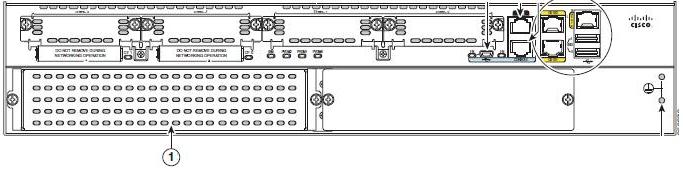

На маршрутизаторе 2911 (Рисунок 4) имеется только один слот с номером 1, в который можно установить NME-RVPN (МСМ) модуль. На Рисунок 4 этот слот помечен цифрой 1.
Рисунок 4
Маршрутизатор 2921 (Рисунок 5) тоже имеет только один слот, пригодный для установки single-wide или double-wide модуля. Это нижний слот, отмеченный на рисунке цифрой 2.

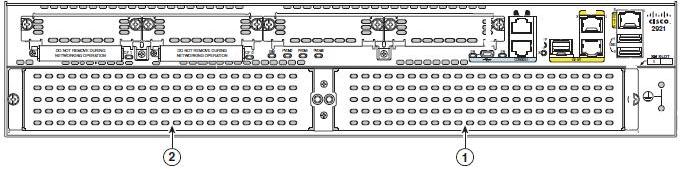

Маршрутизатор 2951 (Рисунок 5) имеет два слота для установки двух single-wide или одного double-wide модулей. Для установки модуля NME-RVPN (МСМ) используются слоты, помеченные на рисунке цифрами 1 и 2.
Рисунок 5

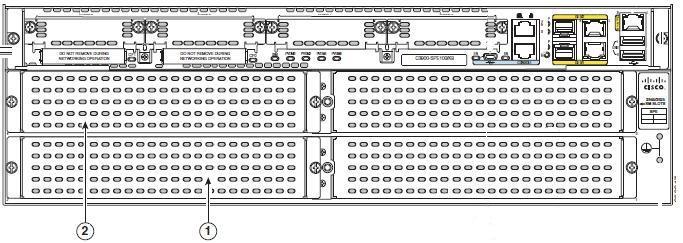

Маршрутизатор 3925 (Рисунок 6) имеет два слота, в которые могут размещаться модули single-wide и double-wide. Эти слоты с номерами 1 и 2 пригодны для размещения модуля NME-RVPN (МСМ). На слот с номером 1 помечен цифрой 1, а с номером 2 – цифрой 2. В маршрутизатор 3925 одновременно можно устанавливать два модуля NME-RVPN (МСМ).
Рисунок 6

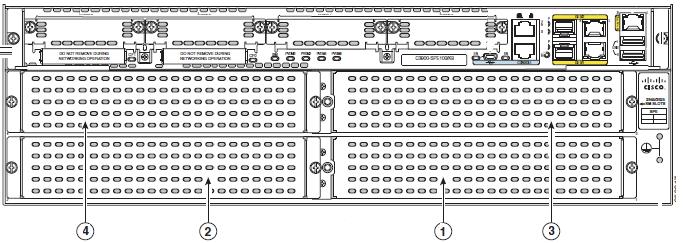

Маршрутизатор 3945 (Рисунок 7) имеет четыре слота, в которые могут размещаться модули single-wide и double-wide. Слоты с номерами 1, 2, 3, 4 являются пригодными для размещения модуля NME-RVPN (МСМ). На слот с номером 1 помечен цифрой 1, с номером 2 – цифрой 2, с номером 3 – цифрой 3, а с номером 4 – цифрой 4. В слоты 1 и 3 могут быть размещены модули double-wide, поэтому для NME-RVPN (МСМ) модуля их нужно трансформировать в слоты single-wide. В маршрутизатор 3845 одновременно можно устанавливать четыре модуля NME-RVPN (МСМ).
Рисунок 7
Далее опишем слоты для модуля на маршрутизаторах первого поколения.

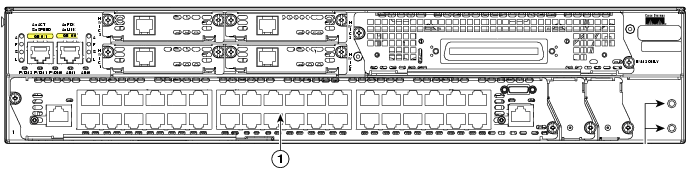

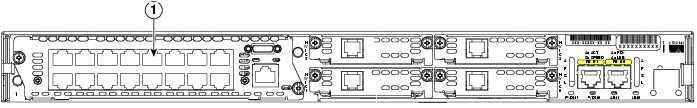

На маршрутизаторе 2811 (Рисунок 8) имеется только один слот с номером 1, в который можно установить NME-RVPN (МСМ) модуль. На Рисунок 8 этот слот помечен цифрой 1.
Рисунок 8

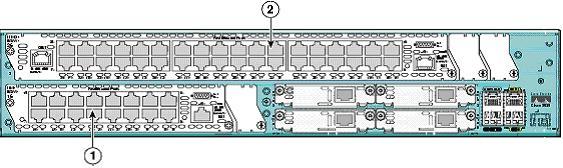

Маршрутизатор 2821 (Рисунок 9) тоже имеет только один слот, пригодный для установки single-wide и single-wide extended модулей. Это нижний слот с номером 1, отмеченный на рисунке цифрой 1. Верхний слот (цифра 2) – это слот расширения, не поддерживающий single-wide модули.
Рисунок 9
Нижний слот маршрутизатора 2851 поддерживает все виды модулей, в том числе double-wide, как показано на Рисунок 10. Для установки модуля NME-RVPN (МСМ) используется только один слот с номером 1, помеченный на рисунке цифрой 1, который нужно трансформировать в слот размером single-wide.
Рисунок 10

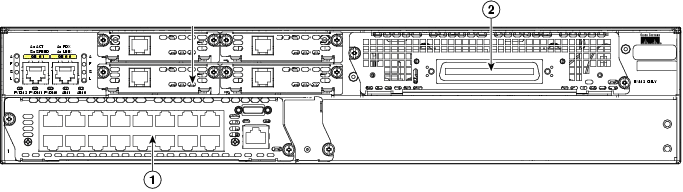

Маршрутизатор 3825 (Рисунок 11) имеет только два слота, в которые могут размещаться модули single wide и single-wide extended. Именно эти слоты с номерами 1 и 2 пригодны для размещения модуля NME-RVPN (МСМ). На рисунке слот с номером 1 помечен цифрой 1, а с номером 2 – цифрой 2, который нужно трансформировать в слот меньшего размера. В маршрутизатор 3825 одновременно можно устанавливать два модуля NME-RVPN (МСМ).
Рисунок 11

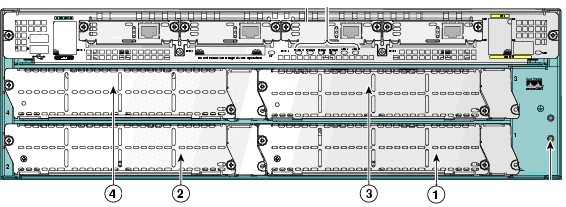

Маршрутизатор 3845 (Рисунок 12) имеет четыре слота, в которые могут размещаться модули single wide и single-wide extended. Слоты с номерами 1, 2, 3, 4 являются пригодными для размещения модуля NME-RVPN (МСМ). На рисунке слот с номером 1 помечен цифрой 1, с номером 2 – цифрой 2, с номером 3 – цифрой 3, а с номером 4 – цифрой 4. В слоты 1 и 3 могут быть размещены модули double-wide и Extended double-wide, поэтому для NME-RVPN модуля их нужно трансформировать в слот single-wide. В маршрутизатор 3845 одновременно можно устанавливать четыре модуля NME-RVPN (МСМ).
Рисунок 12
