Перед выполнением описанных ниже действий убедитесь, что электропитание маршрутизатора выключено и вилка шнура питания выдернута из розетки.
Чтобы установить сетевой модуль выполните следующие шаги:
Шаг 1: Отключите электропитание маршрутизатора.
|
|
Перед выполнением описанных ниже действий убедитесь, что электропитание маршрутизатора выключено и вилка шнура питания выдернута из розетки. |
Шаг 2: Отключите все сетевые кабели, включая телефонные, от задней панели маршрутизатора.
Шаг 3: Снимите заглушку передней панели слота, который намереваетесь использовать. В разделе «Местоположение слотов, пригодных для размещения модуля» приведена информация о слотах различных маршрутизаторов, в которые можно устанавливать сетевой модуль. Если данный слот использовался для сетевых модулей размером double-wide или extended double-wide, то этот слот нужно подготовить для установки, а на оставшийся слот установить заглушку передней панели. Снятие заглушки передней панели описано в разделе «Установка и снятие заглушек передней панели». Для подготовки слота переходите к выполнению Шага 4, а после снятия заглушки перейдите к выполнению Шага 5.
|
|
Сохраните заглушку передней панели для дальнейшего использования. |
Шаг 4: Подготовьте слот для установки сетевого модуля. Порядок этих действий представлен в разделе «Подготовка слота для установки сетевого модуля».

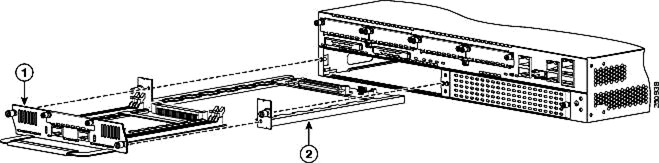

Шаг 5: Для маршрутизаторов Cisco серий 2900 и 3900 расположите сетевой модуль, вставленный в сетевой модульный адаптер, на полозьях слота, как показано на Рисунок 24 (цифрой 1 обозначен сетевой модуль, а цифрой 2 – маршрутизатор).
Рисунок 24
|
|
Никогда не вставляйте в слот сетевой модульный адаптер без сетевого модуля. |

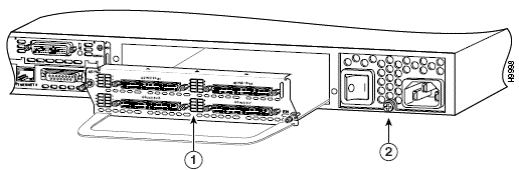

Шаг 6: Для маршрутизаторов Cisco серий 2800 и 3800 сначала выньте сетевой модуль из сетевого модульного адаптера, раскрутив винты на модуле, удерживающие его в адаптере. На Рисунок 25 цифрой 1 помечен сетевой модуль, цифрой 2 – сетевой модульный адаптер. Разместите сетевой модуль на полозьях слота.
Рисунок 25
Шаг 7: Используя ручку сетевого модуля, аккуратно задвиньте сетевой модуль, чтобы разъем модуля (модульного адаптера) совместился с соответствующим разъемом слота внутри маршрутизатора.
Шаг 8: Для фиксации установленного модуля в слоте закрутите два винта на передней панели сетевого модуля (модульного адаптера).
Шаг 9: Подключите сетевой интерфейс Gigabit Ethernet модуля к сети Интернет. Этот пункт описан в разделе «Подключение модуля к сети Интернет».
Шаг 10: Включите шнур питания в сеть переменного тока и включите тумблер питания маршрутизатора.
Шаг 11: Проверьте, что светодиодный индикатор EN включен, это означает, что модуль NME-RVPN распознан IOS маршрутизатора.
Шаг 12: Перейдите к настройке сетевого модуля, описанной в разделе «Настройка сетевого модуля в маршрутизаторе».
