Доступ к консоли МСМ производится через маршрутизатор Cisco командой:
service-module special-Services-Engine 1/0 session

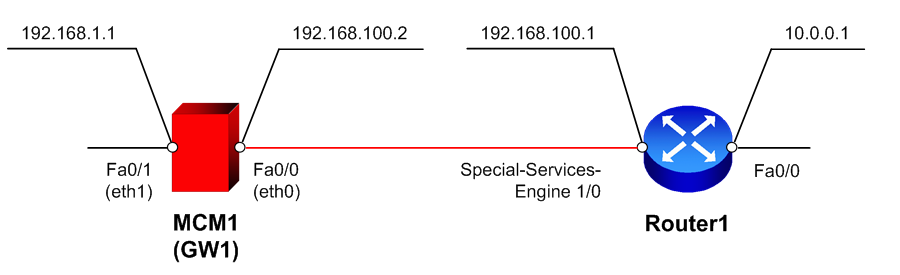

При этом интерфейс special-Services-Engine 1/0 в маршрутизаторе Cisco должен быть поднят и иметь IP-адрес. Логическое сетевое подключение маршрутизатора Cisco и MCM показано на рисунке 2.
Рисунок 5
Возврат к консоли cisco можно осуществить, послав Brake-сигнал (нажать Ctrl+Shift+6, а после нажать x) и введя команду:
service-module special-Services-Engine 1/0 session clear
[confirm]
На маршрутизаторе Router1 необходимо настроить IP-адрес интерфейса special-Services-Engine 1/0 для связи с МСМ, а так же статический NAT, который будет преобразовывать внутренний адрес GW1 (192.168.100.2) во внешний secondary-адрес (10.0.0.1) и наоборот.
Необходимые настройки представлены ниже:
interface FastEthernet0/0
ip address 10.0.0.1 255.255.255.0
ip nat outside
!
!
interface special-Services-Engine 1/0
ip address 192.168.100.1 255.255.255.0
ip nat inside
!
ip nat inside source static 192.168.100.2 10.0.0.1
ip route 0.0.0.0 0.0.0.0 10.0.0.2
Маршрутизатор Router2 настраивается аналогично Router1. Внутренняя сеть между МСМ и маршрутизатором – 192.168.101.0/24.
