Шлюз 10G имеет определенный, фиксированный набор сетевых портов, которые можно разделить по назначению:

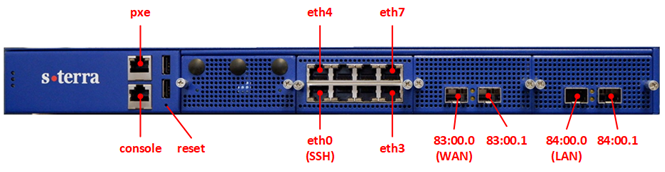

Соответствие физических интерфейсов на передней панели АП на базе Lanner их наименованию в ОС и cisco-like консоли представлено на рисунке ниже.
Reset – кнопка для перезагрузки АП.
console – порт для подключения к COM-порту компьютера для управления.
PXE – интерфейс для загрузки АП по сети.
ethX – логическое имя интерфейса в ОС.
SSH – интерфейс для управления по SSH, можно использовать любой один из интерфейсов eth0 – eth7. Интерфейс можно подключать только к доверенной сети, так как трафик на этих интерфейсах не фильтруется и не защищается, в cisco-like консоли данные интерфейсы отсутствуют.
WAN – интерфейс для подключения к внешней недоверенной сети. В cisco-like консоли интерфейс не виден. Второй WAN-интерфейс – для сценария резервирования.
LAN – интерфейс для подключения к локальной доверенной сети. В cisco-like консоли интерфейс не виден. Второй LAN-интерфейс – для сценария резервирования.
X:00.0 – адрес интерфейса (порта) сетевой карты для подключения к внешней или локальной сети.
