Модули HW-ST 220 и HW-ST 550 имеют одинаковые интерфейсы. Рассмотрим модуль HW-ST 220 в качестве примера (Рисунок 8).

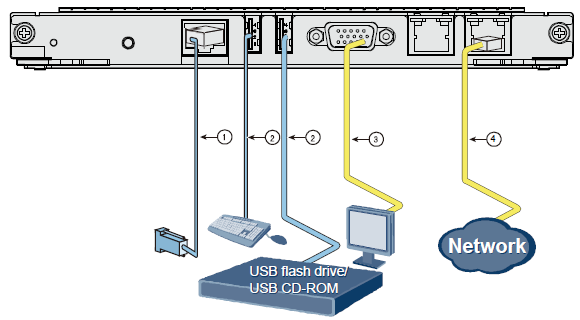

Рисунок 8



1 – Консольный кабель

•      8-контактный разъем RJ45 вставляется в порт консоли (CON / AUX порт) модуля.

•      разъем DB9 подключается к терминалу (компьютеру).

2 – USB кабель, используется для подключения мыши, клавиатуры, флэш-памяти или USB-накопителя.

3 – Кабель VGA, используется для подключения к монитору. Кабельные разъемы оба DB15.

4 – Интерфейсный кабель GE, используется для подключения к сети. Кабельные разъемы RJ45. Подключенные интерфейсы GE1 и GE2 будут отображаться как Eth0 и Eth1 соответственно.

Подключите модуль и выполните инициализацию Программного комплекса С-Терра Шлюз.

Внимание!	Внутренний номер GE интерфейса модуля на маршрутизаторе назван в соответствии с номером слота платы SAE. Если плата SEA установлена в слот 6, внутренний номер интерфейса GE6/0/0.
Внимание!	При использовании модуля отображаются четыре подключения по локальной сети. Два из них являются внутренними GE интерфейсами, но только один внутренний интерфейс GE доступен. Если две материнские платы управления доступны в режим резервирования, два внутренних интерфейса GE соединены с основными панелями управления.
