Построение VPN туннеля между двумя подсетями, защищаемыми шлюзами безопасности «С-Терра Шлюз» (один из шлюзов находится в топологии on-a-stick)

Описание стенда

Сценарий иллюстрирует построение защищенного соединения между двумя подсетями SN1 и SN2 которые защищаются шлюзами безопасности «С-Терра Шлюз». Для защиты будет построен VPN туннель между устройствами GW1 и GW2. Устройства Host1 и Host2 смогут общаться между собой по защищенному каналу (VPN). Все остальные соединения разрешены, но защищаться не будут. Шлюз GW1 находится в топологии on-a-stick.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности «С-Терра Шлюз» версии 4.2.

Параметры защищенного соединения:

Параметры протокола IKE:

· Аутентификация при помощи цифровых сертификатов, алгоритм подписи – ГОСТ Р 34.10-2012;

· Алгоритм шифрования – ГОСТ 28147-89 (ключ 256 бит);

· Алгоритм вычисления хеш-функции – ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);

· Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) – VKO_GOSTR3410_2012_256 (ключ 256 бит).

Параметры протокола ESP:

· Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) – ESP_GOST-4M-IMIT (ключ 256 бит).

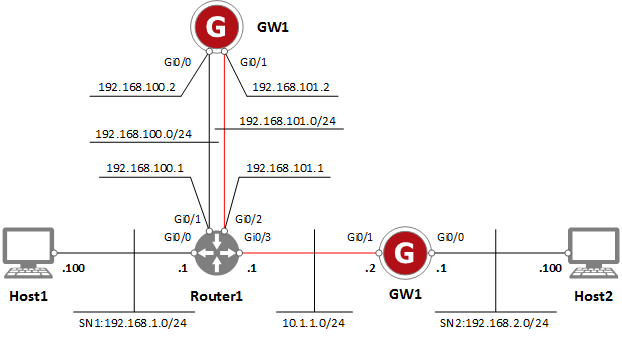

Схема стенда (Рисунок 1):

Рисунок 1

Логика работы

Устройство Router1 должно быть настроено таким образом, чтобы трафик, подлежащий шифрованию, был направлен на шлюз безопасности. Сделать это можно обычным статическим маршрутом. Далее шлюз безопасности шифрует трафик и возвращает его на маршрутизатор. Так как трафик был инкапсулирован и адрес получателя в заголовках пакетов изменился – маршрутизатор посылает его уже по другому маршруту: к устройству GW2. Аналогично происходит процесс расшифровки. Технически шлюз безопасности может задействовать в топологии on-a-stick только один интерфейс, но это вступает в противоречие с сертификационными требованиями.

При подключении по схеме "router-on-a-stick" для обеспечения безопасности информации администратор обязан настроить устройство Router1 таким образом, чтобы прямое прохождение защищаемого трафика из защищаемого сегмента сети в недоверенную сеть (или в обратную сторону) было запрещено.

Весь защищаемый трафик должен проходить через шлюз безопасности GW1.

При этом, Router1 должен быть сертифицированным МЭ по классу, соответствующему модели угроз защищаемой информационной системы.

Настройка стенда

Настройка устройства Router1

На устройстве Router1 должны быть прописаны следующие маршруты (синтаксис маршрутизатора Cisco):

ip route 192.168.2.0 255.255.255.0 192.168.100.2

ip route 0.0.0.0 0.0.0.0 10.1.1.2

Эти правила направляют трафик, подлежащий шифрованию, на шлюз GW1. Уже зашифрованный трафик отправляется на шлюз GW2.

Настройка шлюза безопасности GW1

Начальная настройка шлюза в S-Terra administrative console при первом включении состоит из следующих действий:

· Пройдите процедуру аутентификации (пользователь по умолчанию – administrator, пароль по умолчанию – s-terra).

Важно! Для корректной работы в виртуальной среде требуется сначала создать карту сетевых интерфейсов. Для этого сразу после аутентификации в S-Terra administrative console выполните следующие команды:

administrator@sterragate] run netifcfg enum >iface_map.txt

administrator@sterragate] run netifcfg map iface_map.txt

Более подробную информацию можно найти на портале документации (http://doc.s-terra.ru/ -> С-Терра Виртуальный шлюз -> Развертывание виртуального шлюза на <название_среды>, спуститесь в раздел “Карта интерфейсов”).

· Пройдите процедуру инициализации (команда initialize).

· Активируйте политику драйвера по умолчанию (команда run csconf_mgr activate).

· Команда run csconf_mgr activate применяет текущую политику драйвера. При первичной настройке шлюза применится политика драйвера по умолчанию, при которой прохождение трафика не блокируется.

· Для доступа через SSH установите пароль на пользователя root (команда run passwd).

Более подробно консоль разграничения доступа S-Terra administrative console описана в документации.

Настройка интерфейсов

1. Перейдите из консоли разграничения доступа в консоль настройки шлюза. По умолчанию имя пользователя – cscons, пароль – csp:

administrator@sterragate] configure

sterragate login: cscons

Password:

...

sterragate#

2. Перейдите в режим настройки:

sterragate#conf t

Enter configuration commands, one per line. End with CNTL/Z.

3. В настройках интерфейсов задайте IP-адреса:

GW1(config)#interface GigabitEthernet 0/0

GW1(config-if)#ip address 192.168.100.2 255.255.255.0

GW1(config-if)#no shutdown

GW1(config-if)#exit

GW1(config)#interface GigabitEthernet 0/1

GW1(config-if)#ip address 192.168.101.2 255.255.255.0

GW1(config-if)#no shutdown

GW1(config-if)#exit

4. Задайте статические маршруты:

GW1(config)#ip route 0.0.0.0 0.0.0.0 192.168.101.1

GW1(config)#ip route 192.168.1.0 255.255.255.0 192.168.100.1

5. Выйдите из cisco-like интерфейса:

sterragate(config)#end

sterragate#exit

Дальнейшую настройку можно проводить через SSH подключение.

Важно! Среда передачи в этом случае должна быть доверенной. Описание создания доверенной среды описано в соответствующей инструкции.

Регистрация сертификата УЦ

В данном сценарии для аутентификации используются сертификаты. Для корректной работы необходимо зарегистрировать доверенный сертификат УЦ и локальный сертификат, выданный данным УЦ.

1. Подключитесь по SSH к шлюзу.

2. Установите правильное системное время.

Например:

root@sterragate:~# date -s "01/31/2017 15:00"

Tue Jan 31 15:00:00 MSK 2017

Данная запись соответствует 31 января 2017 года 15:00.

В данном случае формат даты указывается в виде месяц/день/год (ММ/ДД/ГГГГ).

Для автоматической настройки правильного времени рекомендуется настроить NTP-клиент по соответствующей инструкции.

3. Создайте папку /certs:

root@sterragate:~# mkdir /certs

4. Перенесите доверенный сертификат УЦ на шлюз.

Способы передачи данных на шлюз описаны в документации.

5. С помощью утилиты cert_mgr зарегистрируйте сертификат в базе продукта:

root@sterragate:~# cert_mgr import -f /certs/ca.cer -t

1 OK C=RU,O=S-Terra,CN=RootCA

Ключ -t в данной команде указывает на то, что импортируемый сертификат – доверенный сертификат УЦ.

Регистрация локального сертификата

Для регистрации локального сертификата в базе продукта выполните следующие действия:

1. Сформируйте запрос на сертификат при помощи утилиты cert_mgr:

root@sterragate:~# cert_mgr create -subj "C=RU,O=S-Terra CSP,OU=Research,CN=GW1" -GOST_R341012_256 -fb64 /home/gw_req

· Ключ -subj <DN> задает поля сертификата.

· Ключ -GOST_R341012_256 предполагает использование ГОСТ Р 34.10-2012. На УЦ для его поддержки должно быть установлено СКЗИ «КриптоПро CSP» версии 4.0 или новее. При необходимости, есть возможность использовать старый алгоритм (ГОСТ Р 34.10-94), который задается ключом -GOST_R3410EL.

· Ключ -fb64 <путь до файла> позволяет сохранить запрос в файл по указанному пути.

2. Передайте полученный запрос сертификата на УЦ. Процедура выдачи сертификата на УЦ по запросу описана в документации.

3. Зарегистрируйте локальный сертификат в базе продукта, применив утилиту cert_mgr:

root@sterragate:~# cert_mgr import -f /certs/GW1.cer

1 OK C=RU,O=S-Terra CSP,OU=Research,CN=GW1

4. Убедитесь, что сертификаты импортированы успешно:

root@sterragate:~# cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,O=S-Terra,CN=RootCA

2 Status: local C=RU,O=S-Terra CSP,OU=Research,CN=GW1

Создание политики безопасности

После регистрации сертификатов необходимо создать политику безопасности для шлюза GW1

1. Для входа в консоль запустите cs_console:

root@sterragate:~# cs_console

sterragate>enable

Password:

Пароль по умолчанию – csp.

Важно! Пароль по умолчанию необходимо сменить.

2. Перейдите в режим настройки:

sterragate#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

3. Смените пароль по умолчанию:

sterragate(config)#username cscons password <пароль>

4. Смените название шлюза:

sterragate(config)#hostname GW1

5. Задайте тип идентификации:

GW1(config)#crypto isakmp identity dn

В данном сценарии для идентификации будет использоваться поле DN сертификата.

6. Задайте параметры DPD (dead peer detection)

GW1(config)#crypto isakmp keepalive 10 2

GW1(config)#crypto isakmp keepalive retry-count 5

Если в течение 10 секунд отсутствует входящий трафик в IPsec туннеле, то с интервалом в 2 секунды посылается 5 keepalive-пакетов в IKE туннеле, чтобы удостовериться в работоспособности туннеля. Если партнер не отвечает на keepalive-пакеты, то существующий IKE туннель переходит в состояние disabled, а связанные с ним IPsec туннели удаляются. В случае наличия исходящего трафика происходит попытка создать новый IKE туннель.

7. Задайте параметры для IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#encr gost

GW1(config-isakmp)#hash gost341112-256-tc26

GW1(config-isakmp)#group vko2

GW1(config-isakmp)#exit

8. Задайте параметры для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-imit

GW1(cfg-crypto-trans)#exit

9. Опишите трафик, который планируется защищать. Для этого создайте расширенный список доступа:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

GW1(config-ext-nacl)#exit

10. Создайте крипто-карту:

GW1(config)#crypto map CMAP 1 ipsec-isakmp

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set peer 10.1.1.2

GW1(config-crypto-map)#exit

11. Привяжите крипто-карту к интерфейсу, на котором будет туннель:

GW1(config)#interface GigabitEthernet 0/1

GW1(config-if)#crypto map CMAP

GW1(config-if)#exit

12. Настройте получение списка отозванных сертификатов (CRL) по HTTP:

GW1(config)#crypto pki trustpoint s-terra_technological_trustpoint

GW1(ca-trustpoint)#crl download group GROUP http://10.0.221.179/certsrv/certcrl.crl

GW1(ca-trustpoint)#exit

Предполагается, что CRL выкладывается на общедоступное место (доступ к которому обеспечен без использования IPsec) для всех шлюзов. При указании имени домена, вместо IP-адреса, необходимо настроить адрес DNS-сервера в системном файле /etc/resolv.conf.

Также необходимо учитывать, что у CRL есть срок действия и нужно обеспечивать своевременное их обновление в данном общедоступном месте.

По умолчанию CRL будет запрашиваться раз в сутки (раз в 1440 минут), для изменения интервала запросов можно воспользоваться командой crl download time <интервал в минутах>.

При необходимости отключения CRL (не рекомендуется отключать CRL) воспользуйтесь командой revocation-check none.

13. Настройка устройства GW1 в cisco-like консоли завершена. При выходе из конфигурационного режима происходит загрузка конфигурации:

GW1(config)#end

GW1#exit

В приложении представлен текст cisco-like конфигурации и текст LSP конфигурации для шлюза GW1.

Настройка шлюза безопасности GW2

Настройка шлюза безопасности GW2 происходит аналогично настройке шлюза GW1, с заменой IP-адресов в соответствующих разделах конфигурации.

Отдельно необходимо отметить, что в крипто-карте в качестве пира указывается "внешний" IP-адрес шлюза GW1 (192.168.101.2):

GW2(config)#crypto map CMAP 1 ipsec-isakmp

GW2(config-crypto-map)#match address LIST

GW2(config-crypto-map)#set transform-set TSET

GW2(config-crypto-map)#set peer 192.168.101.2

GW2(config-crypto-map)#exit

В приложении представлен текст cisco-like конфигурации и текст LSP конфигурации для шлюза GW2.

Настройка устройства Host1

На устройстве Host1 задайте IP-адрес, а в качестве шлюза по умолчанию укажите адрес внутреннего интерфейса устройстваRouter1 – 192.168.1.1.

Настройка устройства Host2

На устройстве Host2 задайте IP-адрес, а в качестве шлюза по умолчанию укажите адрес внутреннего интерфейса шлюза безопасности GW2 – 192.168.2.1.

Проверка работоспособности стенда

После того, как настройка всех устройств завершена, инициируйте создание защищенного соединения.

На устройстве Host2 выполните команду ping:

root@Host2:~# ping -c 5 192.168.1.100

PING 192.168.1.100 (192.168.1.100) 56(84) bytes of data.

64 bytes from 192.168.1.100: icmp_req=1 ttl=61 time=1071 ms

64 bytes from 192.168.1.100: icmp_req=2 ttl=61 time=64.8 ms

64 bytes from 192.168.1.100: icmp_req=3 ttl=61 time=0.754 ms

64 bytes from 192.168.1.100: icmp_req=4 ttl=61 time=0.582 ms

64 bytes from 192.168.1.100: icmp_req=5 ttl=61 time=0.796 ms

--- 192.168.1.100 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4008ms

rtt min/avg/max/mdev = 0.582/227.671/1071.417/422.602 ms, pipe 2

В результате выполнения этой команды между устройствами GW1 и GW2 будет установлен VPN туннель.

Убедиться в этом можно, выполнив на устройстве GW1 команду:

root@GW1:~# sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded

ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 1 (192.168.101.2,500)-(10.1.1.2,500) active 1732 1824

IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (192.168.1.0-192.168.1.255,*)-(192.168.2.0-192.168.2.255,*) * ESP tunn 440 440

Согласно созданной политике безопасности весь трафик между сетями SN1 и SN2 будет зашифрован. Прохождение остального трафика будет разрешено, но не будет защищаться шифрованием.

Выявление ошибок

Чтобы разобраться на каком этапе возникла ошибка можно воспользоваться руководством, которое представлено на портале документации: http://doc.s-terra.ru/rh_output/4.2/Scenarios/output/mergedProjects/1main/ver_4_2_troubleshooting_guide.pdf.

Приложение

Текст cisco-like конфигурации для шлюза GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp keepalive 10

crypto isakmp keepalive retry-count 5

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

crypto isakmp policy 1

encr gost

hash gost341112-256-tc26

authentication gost-sig

group vko2

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

crypto map CMAP 1 ipsec-isakmp

match address LIST

set transform-set TSET

set peer 10.1.1.2

interface GigabitEthernet0/0

ip address 192.168.100.2 255.255.255.0

interface GigabitEthernet0/1

ip address 192.168.101.2 255.255.255.0

crypto map CMAP

interface GigabitEthernet0/2

no ip address

shutdown

interface GigabitEthernet0/3

no ip address

shutdown

ip route 0.0.0.0 0.0.0.0 192.168.101.1

ip route 192.168.1.0 255.255.255.0 192.168.100.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check crl

crl download group GROUP http://10.0.221.179/certsrv/certcrl.crl

crypto pki certificate chain s-terra_technological_trustpoint

certificate 65EF45E1A9E6EAB54D5C69591D470E06

3082023B308201A7A003020102021065EF45E1A9E6EAB54D5C69591D470E0630

0A06082A850307010103033030310B30090603550406130252553110300E0603

55040A1307532D5465727261310F300D06035504031306526F6F744341301E17

0D3137313031303037323833355A170D3232313031303037333833315A303031

0B30090603550406130252553110300E060355040A1307532D5465727261310F

300D06035504031306526F6F7443413081AA302106082A850307010101023015

06092A850307010201020106082A850307010102030381840004818001C2286D

3943038F86C66502A8B0A8DBD15636D33E865085D901EE3ACA500CFEFCBD578E

12AEFA90F6F30624C6D1442DFFFEC31C613E6D8D3483828C430FA52168BB1979

DD2DE02338EA2D61C9B1F9F58BA3CC2CE6C1CDE78D2D4C9E966E62BFD94B17B8

DF2F53F38CB75D63514306A0D7A0BCBC6E6775D69AC3C99B0C054F2BA351304F

300B0603551D0F040403020186300F0603551D130101FF040530030101FF301D

0603551D0E0416041461175C3B503AB1E2DC5A49FE10EDB3218F7D7392301006

092B06010401823715010403020100300A06082A850307010103030381810011

110C24B65B47838EE49DC612CE81AB8E6F7BBB6B994033FCD54807BEF7467236

DE9D6F813229AD20BD9D520217A014719646A64296250F8BD93C5F4AB502844F

6FD8CBE1035A32A95E0F184569EF6DA2BD2A340985CB6DFEB544036D38490CCA

E1528C540B2DFB9E7CE9AF2FD95D8D3738371359281FA8CD5C70D00919356A

quit

end

Текст cisco-like конфигурации для шлюза GW2

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp keepalive 10

crypto isakmp keepalive retry-count 5

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW2

enable password csp

crypto isakmp policy 1

encr gost

hash gost341112-256-tc26

authentication gost-sig

group vko2

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255

crypto map CMAP 1 ipsec-isakmp

match address LIST

set transform-set TSET

set peer 192.168.101.2

interface GigabitEthernet0/0

ip address 192.168.2.1 255.255.255.0

interface GigabitEthernet0/1

ip address 10.1.1.2 255.255.255.0

crypto map CMAP

interface GigabitEthernet0/2

no ip address

shutdown

interface GigabitEthernet0/3

no ip address

shutdown

ip route 0.0.0.0 0.0.0.0 10.1.1.1
