После того, как настройка всех устройств завершена, проверьте работоспособность стенда.
На устройстве Client1 выполните команду ping IP-адреса Host1:
C:\Users\Administrator> ping 192.168.1.100
Обмен пакетами с 192.168.1.100 по с 32 байтами данных:
Ответ от 192.168.1.100: число байт=32 время<1мс TTL=62
Ответ от 192.168.1.100: число байт=32 время<1мс TTL=62
Ответ от 192.168.1.100: число байт=32 время<1мс TTL=62
Ответ от 192.168.1.100: число байт=32 время<1мс TTL=62
Статистика Ping для 192.168.1.100:
Пакетов: отправлено = 4, получено = 4, потеряно = 0
(0% потерь)
Приблизительное время приема-передачи в мс:
Минимальное = 0мсек, Максимальное = 0 мсек, Среднее = 0 мсек

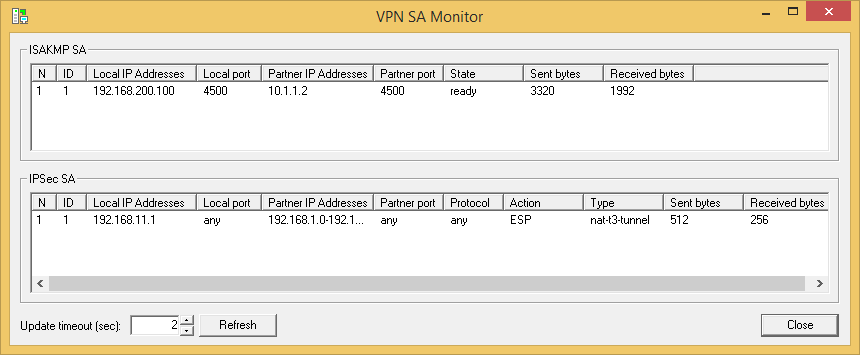

Информацию о соединении можно увидеть в программе VPN SA Monitor:
Рисунок 11
На устройстве Client1 выполните команду ping IP-адреса Host2:
C:\Users\Administrator> ping 192.168.1.101
Обмен пакетами с 192.168.1.101 по с 32 байтами данных:
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Статистика Ping для 192.168.1.101:
Пакетов: отправлено = 4, получено = 0, потеряно = 4
(100% потерь)
На шлюзе GW1 данные пакеты будут отбрасываться.
Аналогично на клиенте Client2 не должен проходить ping до 192.168.1.100, но должен проходить ping до 192.168.1.101.
