Инспекция трафика клиента «С-Терра Клиент» в центре

Описание стенда

Сценарий иллюстрирует построение защищенного соединения между клиентом «С-Терра Клиент» (устройства Client1) и подсетью SN1, которая защищается шлюзом безопасности «С-Терра Шлюз» (устройство GW1). Адрес мобильного клиента неизвестен заранее – клиент находится за динамическим NAT-ом. В ходе построения защищенного соединения мобильный клиент получает адрес из заранее определенного на шлюзе пула.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности «С-Терра Шлюз» версии 4.2.

Параметры защищенного соединения:

Параметры протокола IKE:

· Аутентификация при помощи цифровых сертификатов, алгоритм подписи – ГОСТ Р 34.10-2012;

· Алгоритм шифрования – ГОСТ 28147-89 (ключ 256 бит);

· Алгоритм вычисления хеш-функции – ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);

· Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) – VKO_GOSTR3410_2012_256 (ключ 256 бит).

Параметры протокола ESP:

· Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) – ESP_GOST-4M-IMIT (ключ 256 бит).

Схема стенда (Рисунок 1):

Рисунок 1

Логика работы

После того как клиент установит защищенное соединение со шлюзом безопасности GW1, весь его трафик будет направляться по защищенному соединению в подсеть SN1. Для контроля трафика клиента в подсети SN1 можно установить Firewall, систему IPS/IDS и прочее (устройство Traffic Inspection)

Важно! Настройка устройств, осуществляющих инспекцию трафика, в данном сценарии не рассматривается.

Настройка стенда

Настройка шлюза безопасности GW1

Начальная настройка шлюза в S-Terra administrative console при первом включении состоит из следующих действий:

· Пройдите процедуру аутентификации (пользователь по умолчанию – administrator, пароль по умолчанию – s-terra).

· Пройдите процедуру инициализации (команда initialize).

· Активируйте политику драйвера по умолчанию (команда run csconf_mgr activate).

· Команда run csconf_mgr activate применяет текущую политику драйвера. При первичной настройке шлюза применится политика драйвера по умолчанию, при которой прохождение трафика не блокируется.

· Для доступа через SSH установите пароль на пользователя root (команда run passwd).

Более подробно консоль разграничения доступа S-Terra administrative console описана в документации.

Настройка интерфейсов

1. Перейдите из консоли разграничения доступа (S-Terra Administrative console) в консоль настройки шлюза (cisco-like интерфейс). По умолчанию имя пользователя – cscons, пароль – csp:

administrator@sterragate] configure

sterragate login: cscons

Password:

...

sterragate#

2. Перейдите в режим настройки:

sterragate#conf t

Enter configuration commands, one per line. End with CNTL/Z.

3. В настройках интерфейсов задайте IP-адреса:

GW1(config)#interface GigabitEthernet 0/0

GW1(config-if)#ip address 192.168.100.2 255.255.255.0

GW1(config-if)#no shutdown

GW1(config-if)#exit

GW1(config)#interface GigabitEthernet 0/1

GW1(config-if)#ip address 192.168.101.2 255.255.255.0

GW1(config-if)#no shutdown

GW1(config-if)#exit

4. Задайте статические маршруты:

GW1(config)#ip route 0.0.0.0 0.0.0.0 192.168.101.1

GW1(config)#ip route 192.168.1.0 255.255.255.0 192.168.100.1

5. Выйдите из cisco-like интерфейса:

sterragate(config)#end

sterragate#exit

Дальнейшую настройку можно проводить через SSH подключение.

Важно! Среда передачи в этом случае должна быть доверенной. Описание создания доверенной среды описано в соответствующей инструкции.

Регистрация сертификата УЦ

В данном сценарии для аутентификации используются сертификаты. Для корректной работы необходимо зарегистрировать доверенный сертификат УЦ и локальный сертификат, выданный данным УЦ.

1. Подключитесь по SSH к шлюзу.

2. Установите правильное системное время.

Например:

root@sterragate:~# date -s "01/31/2017 15:00"

Tue Jan 31 15:00:00 MSK 2017

Данная запись соответствует 31 января 2017 года 15:00.

В данном случае формат даты указывается в виде месяц/день/год (ММ/ДД/ГГГГ).

Для автоматической настройки правильного времени рекомендуется настроить NTP-клиент по соответствующей инструкции.

3. Создайте папку /certs:

root@sterragate:~# mkdir /certs

4. Перенесите доверенный сертификат УЦ на шлюз.

Способы передачи данных на шлюз описаны в документации.

5. С помощью утилиты cert_mgr зарегистрируйте сертификат в базе продукта:

root@sterragate:~# cert_mgr import -f /certs/ca.cer -t

1 OK C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=Research Root CA

Ключ -t в данной команде указывает на то, что импортируемый сертификат – доверенный сертификат УЦ.

Регистрация локального сертификата

Для регистрации локального сертификата в базе продукта выполните следующие действия:

1. Сформируйте запрос на сертификат при помощи утилиты cert_mgr:

root@sterragate:~# cert_mgr create -subj "C=RU,O=S-Terra CSP,OU=Research,CN=GW1" -GOST_R341012_256 -fb64 /home/gw

· Ключ -subj <DN> задает поля сертификата.

· Ключ -GOST_R341012_256 предполагает использование ГОСТ Р 34.10-2012. На УЦ для его поддержки должно быть установлено СКЗИ «КриптоПро CSP» версии 4.0 или новее. При необходимости, есть возможность использовать старый алгоритм (ГОСТ Р 34.10-94), который задается ключом -GOST_R3410EL.

· Ключ -fb64 <путь до файла> позволяет сохранить запрос в файл по указанному пути.

2. Передайте полученный запрос сертификата на УЦ. Процедура выдачи сертификата на УЦ по запросу описана в документации.

3. Зарегистрируйте локальный сертификат в базе продукта, применив утилиту cert_mgr:

root@sterragate:~# cert_mgr import -f /certs/GW1.cer

1 OK C=RU,O=S-Terra CSP,OU=Research,CN=GW1

4. Убедитесь, что сертификаты импортированы успешно:

root@sterragate:~# cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=Research Root CA

2 Status: local C=RU,O=S-Terra CSP,OU=Research,CN=GW1

Создание политики безопасности

После регистрации сертификатов необходимо создать политику безопасности для шлюза GW1

1. Для входа в консоль запустите cs_console:

root@sterragate:~# cs_console

sterragate>enable

Password:

Пароль по умолчанию – csp.

Важно! Пароль по умолчанию необходимо сменить.

2. Перейдите в режим настройки:

sterragate#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

3. Смените пароль по умолчанию:

sterragate(config)#username cscons password <пароль>

4. Смените название шлюза:

sterragate(config)#hostname GW1

5. Задайте тип идентификации:

GW1(config)#crypto isakmp identity dn

В данном сценарии для идентификации будет использоваться поле DN сертификата.

6. Задайте параметры DPD (dead peer detection)

GW1(config)#crypto isakmp keepalive 10 2

GW1(config)#crypto isakmp keepalive retry-count 5

Если в течение 10 секунд отсутствует входящий трафик в IPsec туннеле, то с интервалом в 2 секунды посылается 5 keepalive-пакетов в IKE туннеле, чтобы удостовериться в работоспособности туннеля. Если партнер не отвечает на keepalive-пакеты, то существующий IKE туннель переходит в состояние disabled, а связанные с ним IPsec туннели удаляются. В случае наличия исходящего трафика происходит попытка создать новый IKE туннель.

7. Задайте параметры для IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#encr gost

GW1(config-isakmp)#hash gost341112-256-tc26

GW1(config-isakmp)#group vko2

GW1(config-isakmp)#exit

8. Задайте параметры для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-imit

GW1(cfg-crypto-trans)#exit

9. Задайте пул из которого будет выдан адрес клиенту:

GW1(config)#ip local pool POOL 192.168.11.1 192.168.11.254

10. Опишите трафик, который планируется защищать. Для этого создайте расширенный список доступа:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit ip any 192.168.11.0 0.0.0.255

GW1(config-ext-nacl)#exit

11. Создайте динамическую крипто-карту:

GW1(config)#crypto dynamic-map DMAP 1

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set pool POOL

GW1(config-crypto-map)#reverse-route

GW1(config-crypto-map)#exit

12. Привяжите динамическую карту к статической:

GW1(config)#crypto map CMAP 1 ipsec-isakmp dynamic DMAP

13. Привяжите крипто-карту к интерфейсу, на котором будет туннель:

GW1(config)#interface GigabitEthernet 0/1

GW1(config-if)#crypto map CMAP

GW1(config-if)#exit

14. Настройте получение списка отозванных сертификатов (CRL) по HTTP:

GW1(config)#crypto pki trustpoint s-terra_technological_trustpoint

GW1(ca-trustpoint)#crl download group GROUP http://10.0.221.170/certsrv/certcrl.crl

GW1(ca-trustpoint)#exit

Предполагается, что CRL выкладывается на общедоступное место (доступ к которому обеспечен без использования IPsec) для всех шлюзов. При указании имени домена, вместо IP-адреса, необходимо настроить адрес DNS-сервера в системном файле /etc/resolv.conf.

Также необходимо учитывать, что у CRL есть срок действия и нужно обеспечивать своевременное их обновление в данном общедоступном месте.

По умолчанию CRL будет запрашиваться раз в сутки (раз в 1440 минут), для изменения интервала запросов можно воспользоваться командой crl download time <интервал в минутах>.

При необходимости отключения CRL (не рекомендуется отключать CRL) воспользуйтесь командой revocation-check none.

15. Настройка устройства GW1 в cisco-like консоли завершена. При выходе из конфигурационного режима происходит загрузка конфигурации:

GW1(config)#end

GW1#exit

В приложении представлен текст cisco-like конфигурации и текст LSP конфигурации для шлюза GW1.

Настройка клиента Client1

Настройка клиента состоит из следующих этапов:

· установка приложения AdminTool на компьютере администратора;

· получение запросов на сертификаты (на основе новых контейнеров с ключами) на компьютере администратора;

· перенос запросов на УЦ, получение сертификатов из запросов, перенос сертификатов на компьютер администратора;

· формирование установочного пакета для целевого клиентского компьютера с помощью AdminTool;

· перенос пакета и его установка на целевом клиентском компьютере.

Предполагается, что формирование установочного пакета будет происходить на компьютере администратора. Контейнеры с ключами будут генерироваться также на компьютере администратора. На базе сгенерированных ключей будут выпускаться запросы на сертификаты. Запросы на сертификаты будут переданы на УЦ и на их основе будут получены сертификаты.

В данном сценарии не описывается процесс установки AdminTool, а также процесс выпуска и переноса сертификатов.

Более подробное описание программы AdminTool представлено в документации.

Процедура выдачи сертификата по запросу описана в документации.

1. Создайте запрос на сертификат с помощью утилиты excont_mgr, входящей в состав AdminTool

1.1. Запустите командую строку от имени Администратора

1.2. Перейдите в директорию AdminTool:

cd "C:\Program Files (x86)\S-Terra Client AdminTool st"

1.3. Создайте запрос на сертификат. При этом будет создан новый контейнер с ключами.

excont_mgr.exe create_req -subj "C=RU,O=S-Terra CSP,OU=Research,CN=Client1" -GOST_R341012_256 -kc Client1 -kcp 1234 -fo C:\Client1.req

· create_req – создать запрос на сертификат;

· -subj <DN> – указать поля сертификата;

· -GOST_R341012_256 – формат запроса;

· -kc <имя контейнера> – задать имя контейнера;

· -kcp <PIN> – задать пароль на контейнер;

· -fo <путь до файла> – указать путь, по которому будет сохранен запрос на сертификат.

Ключ -GOST_R341012_256 предполагает использование ГОСТ 2012. На УЦ для его поддержки должно быть установлено СКЗИ «КриптоПро CSP» версии 4.0 или новее. При необходимости, можно воспользоваться более старым ключом -GOST_R3410EL.

Более полное описание утилиты excont_mgr представлено в документации.

2. Созданный запрос перенесите на УЦ и получите на его основе пользовательский сертификат. Также получите сертификат данного УЦ. Перенесите сертификат УЦ и пользовательский сертификат на компьютер администратора.

3. Создайте установочный пакет для AdminHost.

3.1. Запустите установленное приложение AdminTool.

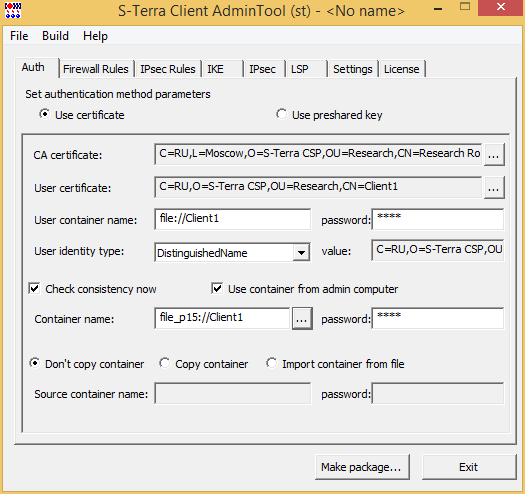

3.2. Во вкладке Auth выполните следующие действия (Рисунок 2):

Рисунок 2

3.2.1 В данном сценарии используется метод аутентификации на сертификатах – переключатель установлен на Use certificate по умолчанию.

3.2.2 Укажите путь к сертификату УЦ и пользовательскому сертификату.

3.2.3 Отметьте флаг Check consistency now и нажмите кнопку "...", где выберите созданный ранее контейнер. Если при создании запроса на сертификат указывался пароль на контейнер, введите его в поле password.

3.2.4 Отметьте флаг Use container from admin computer. Указанный в п.2.2.3 контейнер будет помещен в установочный пакет.

3.2.5 Задайте имя контейнера в поле User container name. В данном случае указано – file://Client1. Данное поле указывает по какому пути искать контейнер при работе. Так как отмечен флаг User container name, то контейнер будет скопирован по указанному пути.

3.2.6 В поле User identity type необходимо использовать DistiguishedName (выбрано по умолчанию).

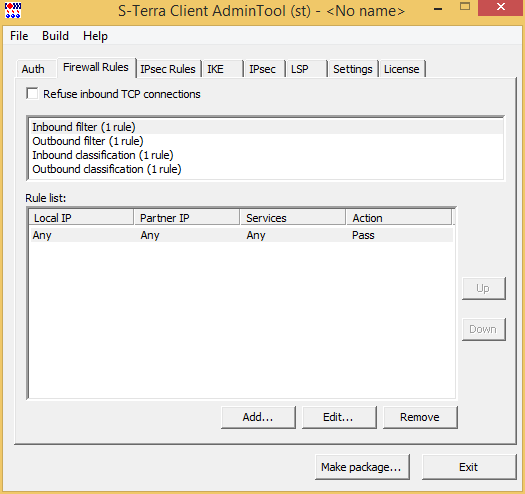

3.3. Во вкладке Firewall Rules (Рисунок 3) можно настроить правила фильтрации трафика. В данном сценарии оставьте настройки по умолчанию - разрешать весь трафик.

Рисунок 3

3.4. Вкладка IPsec Rules:

3.4.1 Добавьте правило для трафика, подлежащего шифрованию. Нажмите кнопку Add и в открывшемся окне Add Rule проведите следующие настройки (Рисунок 4):

3.4.1.1 В разделе Partner IP Address необходимо описать весь возможный трафик. Для этого укажите две подсети (0.0.0.0 с маской 128.0.0.0 и 128.0.0.0 с маской 128.0.0.0). Это необходимо для сокращения количества туннелей со шлюзом до двух.

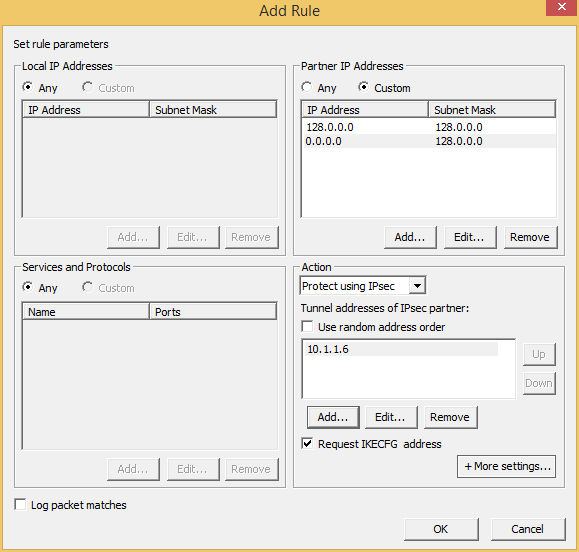

3.4.1.2 В разделе Action выберите из списка Protect using IPsec, укажите адрес шлюза GW1 – 10.1.1.2 и отметьте флаг Request IKECFG address.

Рисунок 4

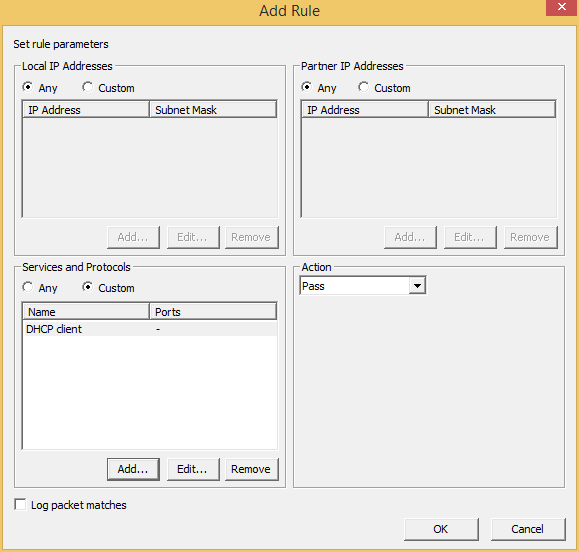

3.4.2 Добавьте еще одно правило, разрешающее хождение трафика DHCP клиента (Рисунок 5).

Рисунок 5

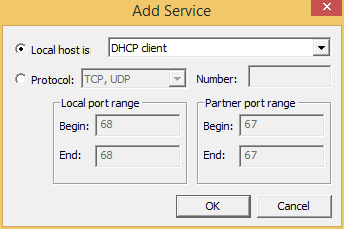

3.4.2.1 В разделе Services and Protocols окна Add Rule добавьте сервис DHCP client (Рисунок 6).

Рисунок 6

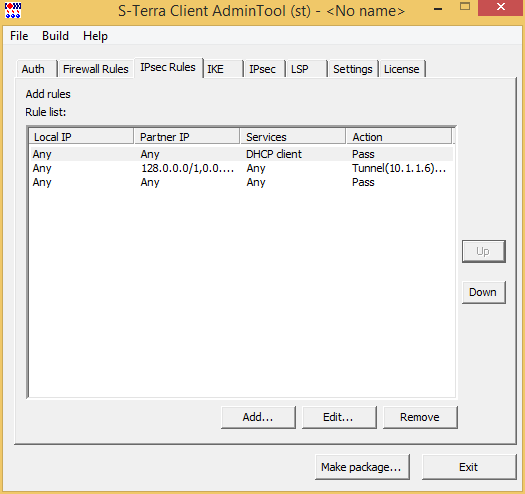

3.4.3 Выставьте созданные правила в правильном порядке. Первым будет правило для DHCP-трафика, вторым - туннель до шлюза, последним - pass any any (Рисунок 7)

Рисунок 7

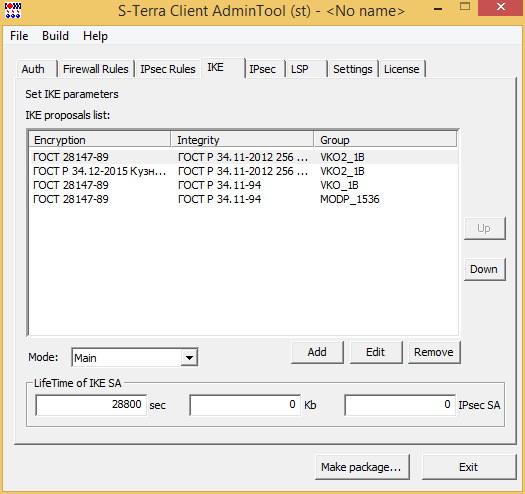

3.5. Во вкладке IKE по умолчанию установлены нужные настройки (Рисунок 8). При необходимости можно поднять в приоритете используемое правило.

Рисунок 8

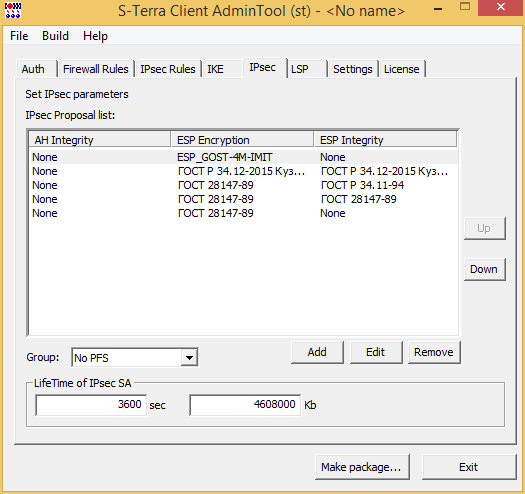

3.6. Во вкладке IPsec по умолчанию установлены нужные настройки (Рисунок 9). При необходимости можно поднять в приоритете используемое правило.

Рисунок 9

3.7. Во вкладке LSP можно просмотреть получившуюся политику безопасности.

3.8. Во вкладке License введите лицензию на продукт «С-Терра Клиент» версии 4.2.

3.9. Сохраните файл созданного проекта, на тот случай, если захотите в будущем сделать похожий клиентский пакет. Для этого в меню File выберите Save project.

3.10. Создайте установочный exe-файл для «С-Терра Клиент», нажав кнопку Make package....

4. Установка на целевой клиентский компьютер.

4.1. Установите на клиентском компьютере полученный exe-файл.

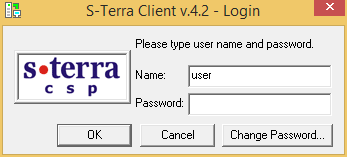

4.2. В области уведомлений появится иконка «С-Терра Клиент» (Рисунок 10). Для начала работы необходимо пройти процедуру аутентификации (Рисунок 11). Имя пользователя по умолчанию – user. Пароль по умолчанию отсутствует, в дальнейшем его можно установить.

Рисунок 10

Рисунок 11

В приложении представлен текст LSP конфигурации для клиента Client1.

Настройка устройства Router1

На устройстве Router1 необходимо настроить IP-адреса.

Предполагается, что интерфейс Gi0/3 устройства Router1 подключен к сети Интернет и имеет два "белых" IP-адреса (адреса из подсети 10.1.1.0.24 даны для примера).

В secondary-адрес интерфейса Gi0/3 (10.1.1.3) идет трансляция адреса шлюза GW1 (192.168.101.2) и наоборот. Также настроен NAT из защищаемой подсети (192.168.1.0.24) и из адресов пула (192.168.11.0.24) в основной адрес интерфейса Gi0/3 (10.0.1.2).

На устройстве Router1 прописан маршрут по умолчанию до устройства ISP1, а также добавлен маршрут до пула (192.168.11.0/24) через шлюз GW1 (192.168.100.2).

Настройка устройства Router2

На устройстве Router2 необходимо настроить динамический NAT, который будет преобразовывать IP-адреса из подсети 192.168.200.0/24 во внешний IP-адрес 10.1.1.1.

Настройка устройства Host1

На устройстве Host1 задайте IP-адрес, а в качестве шлюза по умолчанию укажите адрес внутреннего интерфейса шлюза безопасности GW1 – 192.168.1.1.

Проверка работоспособности стенда

После того, как настройка всех устройств завершена, инициируйте создание защищенного соединения.

На устройстве Client1 выполните команду ping:

C:\Users\Administrator> ping 192.168.1.100

Обмен пакетами с 192.168.1.100 по с 32 байтами данных:

Превышен интервал ожидания для запроса.

Ответ от 192.168.1.100: число байт=32 время<1мс TTL=61

Статистика Ping для 192.168.1.100:

Пакетов: отправлено = 4, получено = 3, потеряно = 1

(25% потерь)

Приблизительное время приема-передачи в мс:

Минимальное = 0мсек, Максимальное = 0 мсек, Среднее = 0 мсек

В результате выполнения этой команды между устройствами Client1 и GW1 будет установлен VPN туннель.

Убедиться в этом можно на устройстве Client1 в программе VPN SA Monitor:

Рисунок 12

Также в этом можно убедиться на устройстве GW1, выполнив команду:

root@GW1:~# sa_mgr show

ISAKMP sessions: 1 initiated, 0 responded

ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 1 (192.168.101.2,4500)-(10.1.1.1,4500) active 1824 3044

2 2 (192.168.101.2,500)-(192.168.11.3,500) incompleted 388 0

IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (128.0.0.0-255.255.255.255,*)-(192.168.11.1,*) * ESP nat-t3-tunn 192 8832

Выявление ошибок

Чтобы разобраться на каком этапе возникла ошибка можно воспользоваться руководством, которое представлено на портале документации: http://doc.s-terra.ru/rh_output/4.2/Scenarios/output/mergedProjects/1main/ver_4_2_troubleshooting_guide.pdf.

Приложение

Текст cisco-like конфигурации для шлюза GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp keepalive 10

crypto isakmp keepalive retry-count 5

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

crypto isakmp policy 1

encr gost

hash gost341112-256-tc26

authentication gost-sig

group vko2

ip local pool POOL 192.168.11.1 192.168.11.254

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip any 192.168.11.0 0.0.0.255

crypto dynamic-map DMAP 1

match address LIST

set transform-set TSET

set pool POOL

reverse-route

crypto map CMAP 1 ipsec-isakmp dynamic DMAP

interface GigabitEthernet0/0

ip address 192.168.100.2 255.255.255.0

interface GigabitEthernet0/1

ip address 192.168.101.2 255.255.255.0

crypto map CMAP

interface GigabitEthernet0/2

no ip address

shutdown

interface GigabitEthernet0/3

no ip address

shutdown

ip route 0.0.0.0 0.0.0.0 192.168.101.1

ip route 192.168.1.0 255.255.255.0 192.168.100.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check crl

crl download group GROUP http://10.0.221.170/certsrv/certcrl.crl

crypto pki certificate chain s-terra_technological_trustpoint

certificate 2A7932A877BCEC9E431A5C2CDC26E2A3

30820212308201C1A00302010202102A7932A877BCEC9E431A5C2CDC26E2A330

0806062A85030202033062310B3009060355040613025255310F300D06035504

0713064D6F73636F7731143012060355040A130B532D54657272612043535031

11300F060355040B130852657365617263683119301706035504031310526573

656172636820526F6F74204341301E170D3136313232323230353532335A170D

3336313232323231303435325A3062310B3009060355040613025255310F300D

060355040713064D6F73636F7731143012060355040A130B532D546572726120

4353503111300F060355040B1308526573656172636831193017060355040313

10526573656172636820526F6F742043413063301C06062A8503020213301206

072A85030202230106072A850302021E01034300044022040A6B8407256B40D5

A491C45AD7F792B18476B76405DA7F80AD44AA67D85CC1C9EF68F6EB38F1C31C

873E374C348245A862A3C3046C8CF8E1450C0598B985A351304F300B0603551D

0F040403020186300F0603551D130101FF040530030101FF301D0603551D0E04

16041414EA3F573705DE01C3E80F23BF64A13A96CD1FB4301006092B06010401

823715010403020100300806062A8503020203034100F8B18E0C87FE16CD93CA

7829F4FA981112A57201251CF36E3D10C95BD53D702E5EFB4B4ED111248AC475

389FAB5087EC9CACB597010B88E5F638C8CF8A4F6767

quit

end

Текст LSP конфигурации для шлюза GW1

# This is automatically generated LSP

# Conversion Date/Time: Thu Jul 6 14:53:34 2017

GlobalParameters(

Title = "This LSP was automatically generated by CSP Converter at Thu Jul 6 14:53:34 2017"

Version = LSP_4_2

CRLHandlingMode = ENABLE

PreserveIPsecSA = FALSE

)

IKEParameters(

FragmentSize = 0

)

RoutingTable(

Routes =

Route(

Destination = 0.0.0.0/0

Gateway = 192.168.101.1

Route(

Destination = 192.168.1.0/24

Gateway = 192.168.100.1

)

FirewallParameters(

TCPSynSentTimeout = 30

TCPFinTimeout = 5

TCPClosedTimeout = 30

TCPSynRcvdTimeout = 30

TCPEstablishedTimeout = 3600

TCPHalfOpenLow = 400

TCPHalfOpenMax = 500

TCPSessionRateLow = 400

TCPSessionRateMax = 500

)

IKETransform crypto:isakmp:policy:1

(

CipherAlg = "G2814789CPRO1-K256-CBC-65534"

HashAlg = "GR341112_256TC26-65128"

GroupID = VKO2_1B

RestrictAuthenticationTo = GOST_SIGN

LifetimeSeconds = 86400

)

ESPProposal TSET:ESP

(

Transform* = ESPTransform

(

CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

AddressPool POOL

(

IPAddresses = 192.168.11.1..192.168.11.254

)

AuthMethodGOSTSign GOST:Sign

(

LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

SendRequestMode = ALWAYS

SendCertMode = ALWAYS

)

IKERule IKERule:CMAP:1:DMAP:1

(

Transform = crypto:isakmp:policy:1

AggrModeAuthMethod = GOST:Sign

MainModeAuthMethod = GOST:Sign

IKECFGPool = POOL

DPDIdleDuration = 10

DPDResponseDuration = 2

DPDRetries = 5

Priority = 100

)

IPsecAction IPsecAction:CMAP:1:DMAP:1

(

TunnelingParameters = TunnelEntry(

DFHandling=COPY

Assemble=TRUE

)

ContainedProposals = ( TSET:ESP )

ReverseRoute = TRUE

IKERule = IKERule:CMAP:1:DMAP:1

)

FilterChain IPsecPolicy:CMAP (

Filters = Filter (

ProtocolID = 17

SourcePort = 500, 4500

Action = PASS

PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

Filter (

DestinationIP = 192.168.11.0/24

Action = PASS

ExtendedAction = ipsec< sa = IPsecAction:CMAP:1:DMAP:1 >

LogEventID = "IPsec:Protect:CMAP:1:DMAP:1:LIST"

)

NetworkInterface (

LogicalName = "GigabitEthernet0/1"

IPsecPolicy = IPsecPolicy:CMAP

)

Текст LSP конфигурации для клиента Client1

GlobalParameters (

Title = "This LSP was automatically generated by S-Terra Client AdminTool (st) at 2017.07.06 16:07:08"

Version = LSP_4_2

CRLHandlingMode = BEST_EFFORT

)

LDAPSettings (

ResponseTimeout = 200

HoldConnectTimeout = 60

DropConnectTimeout = 5

)

IdentityEntry auth_identity_01(

DistinguishedName *= CertDescription(

Subject *= COMPLETE,"C=RU,O=S-Terra CSP,OU=Research,CN=Client1"

)

CertDescription local_cert_dsc_01(

Subject *= COMPLETE,"C=RU,O=S-Terra CSP,OU=Research,CN=Client1"

Issuer *= COMPLETE,"C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=Research Root CA"

SerialNumber = "560000033300ADF648A9C11B59000000000333"

FingerprintMD5 = "868D66FF8D4D0C93C766D7EC6A7A439F"

)

CertDescription partner_cert_dsc_01(

)

AuthMethodGOSTSign auth_method_01(

LocalID = auth_identity_01

LocalCredential = local_cert_dsc_01

RemoteCredential = partner_cert_dsc_01

SendRequestMode = AUTO

SendCertMode = AUTO

)

IKEParameters (

DefaultPort = 500

SendRetries = 5

RetryTimeBase = 1

RetryTimeMax = 30

SessionTimeMax = 60

InitiatorSessionsMax = 30

ResponderSessionsMax = 20

BlacklogSessionsMax = 16

BlacklogSessionsMin = 0

BlacklogSilentSessions = 4

BlacklogRelaxTime = 120

IKECFGPreferDefaultAddress = FALSE

)

IKETransform ike_trf_01(

LifetimeSeconds = 28800

CipherAlg *= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341112_256TC26-65128"

GroupID *= VKO2_1B

)

IKETransform ike_trf_02(

LifetimeSeconds = 28800

CipherAlg *= "GR341215K-K256-CFB-65528"

HashAlg *= "GR341112_256TC26-65128"

GroupID *= VKO2_1B

)

IKETransform ike_trf_03(

LifetimeSeconds = 28800

CipherAlg *= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= VKO_1B

)

IKETransform ike_trf_04(

LifetimeSeconds = 28800

CipherAlg *= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1536

)

ESPTransform esp_trf_01(

CipherAlg *= "G2814789CPRO2-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_01(

Transform *=esp_trf_01

)

ESPTransform esp_trf_02(

CipherAlg *= "GR341215K-K256-CFB-248"

IntegrityAlg *= "GR341215K-K256-MAC-65529"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_02(

Transform *=esp_trf_02

)

ESPTransform esp_trf_03(

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_03(

Transform *=esp_trf_03

)

ESPTransform esp_trf_04(

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_04(

Transform *=esp_trf_04

)

ESPTransform esp_trf_05(

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_05(

Transform *=esp_trf_05

)

IKERule ike_rule_with_ikecfg_01(

DoNotUseDPD = FALSE

DPDIdleDuration = 60

DPDResponseDuration = 5

DPDRetries = 3

MainModeAuthMethod *= auth_method_01

Transform *= ike_trf_01,ike_trf_02,ike_trf_03,ike_trf_04

IKECFGRequestAddress = TRUE

)

IPsecAction ipsec_action_01(

PersistentConnection = TRUE

TunnelingParameters *=

TunnelEntry(

PeerAddress = 10.1.1.6

Assemble = TRUE

ReRoute = FALSE

TCPEncapsulation = FALSE

)

ContainedProposals *= (esp_proposal_01),(esp_proposal_02),(esp_proposal_03),(esp_proposal_04),(esp_proposal_05)

IKERule = ike_rule_with_ikecfg_01

)

FilterChain filter_chain_input(

Filters *= Filter(

ProtocolID *= 17

DestinationPort *= 500

Action = PASS

LogEventID = "pass_action_02_01"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

ProtocolID *= 17

DestinationPort *= 4500

Action = PASS

LogEventID = "pass_action_02_02"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

SourceIP *= 10.1.1.6

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_03_01"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

SourceIP *= 10.1.1.6

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_03_02"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

Action = PASS

LogEventID = "pass_action_04"

)

FilterChain filter_chain_output(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_05_01"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_05_02"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

DestinationIP *= 10.1.1.6

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_06_01"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

DestinationIP *= 10.1.1.6

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_06_02"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

Action = PASS

LogEventID = "pass_action_07"

)

FilterChain filter_chain_classification_input(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_08"

)

FilterChain filter_chain_classification_output(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_09"

)

FilterChain filter_chain_ipsec(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_10_01"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_10_02"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

DestinationIP *= 10.1.1.6

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_11_01"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

DestinationIP *= 10.1.1.6

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_11_02"

PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED

),Filter(

ProtocolID *= 6

SourcePort *= 68

DestinationPort *= 67

Action = PASS

LogEventID = "pass_action_12_01"

),Filter(

ProtocolID *= 17

SourcePort *= 68

DestinationPort *= 67

Action = PASS

LogEventID = "pass_action_12_02"

),Filter(

DestinationIP *= 128.0.0.0/1,0.0.0.0/1

Action = PASS

ExtendedAction *= ipsec<sa=ipsec_action_01>

LogEventID = "ipsec_action_01"

),Filter(

Action = PASS

LogEventID = "pass_action_13"

)

NetworkInterface(

InputFilter = filter_chain_input

OutputFilter = filter_chain_output

InputClassification = filter_chain_classification_input

OutputClassification = filter_chain_classification_output

IPsecPolicy = filter_chain_ipsec

)
