Сценарий иллюстрирует построение защищенного соединения между двумя сегментами одной сети SN1, разрыв между которыми защищается шлюзами безопасности «С-Терра Шлюз». Для защиты будет построен VPN туннель между устройствами GW1 и GW2. Устройства Host1 и Host2 смогут общаться между собой по защищенному каналу (VPN). Все остальные соединения разрешены, но защищаться не будут.
В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности «С-Терра Шлюз» версии 4.2 с программным модулем «С-Терра L2».
Параметры защищенного соединения:
Параметры протокола IKE:
· Аутентификация при помощи цифровых сертификатов, алгоритм подписи – ГОСТ Р 34.10-2012;
· Алгоритм шифрования – ГОСТ 28147-89 (ключ 256 бит);
· Алгоритм вычисления хеш-функции – ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);
· Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) – VKO_GOSTR3410_2012_256 (ключ 256 бит).
Параметры протокола ESP:
· Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) – ESP_GOST-4M-IMIT (ключ 256 бит).

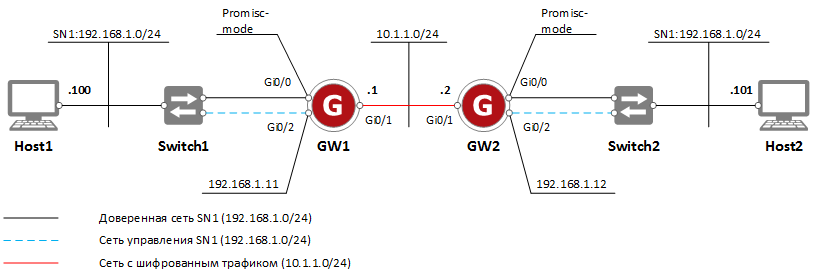

Схема стенда (Рисунок 1):
Рисунок 1
