Развертывание виртуального шлюза на Parallels Virtuozzo

Чтобы установить виртуальную машину с инсталлированным «Программным комплексом С-Терра Шлюз. Версия 4.2» на Parallels Virtuozzo выполните следующие действия:

1.  Скопируйте на сервер ZIP-архив с файлами виртуальной машины. Например, в директорию /home.

2.  Разархивируйте файлы с помощью утилиты unzip:

[root@localhost ~]# unzip /home/sterragate_ag42_cp40_kc1_4G_virtual_0.zip -d /home/vgate

Archive:  /home/sterragate_ag42_cp40_kc1_4G_virtual_0.zip

 extracting: /home/vgate/sterragate_ag42_cp40_kc1_4G_virtual_0.vmx

 extracting: /home/vgate/sterragate_ag42_cp40_kc1_4G_virtual_0-disk1.vmdk

Где:

/home/sterragate_ag42_cp40_kc1_4G_virtual_0.zip – путь до архива.

-d /home/vgate – директория, в которую будет распакован архив.

3.  С помощью утилиты prl_convert, входящей в состав гипервизора, конвертируйте файлы в формат виртуальной машины Parallels:

[root@localhost ~]# prl_convert /home/vgate/sterragate_ag42_cp40_kc1_4G_virtual_0.vmx --allow-no-os

Failed to check updates for /usr/share/parallels-reconfiguration/reconfiguration.iso

Conversion progress: 100 %

Registering the virtual machine...

Running DVD reconfiguration...

Detecting HDD(s)

Detecting LVM

Detecting root FS

Can't find any root filesystem

Umount of /proc failed

Umount of /dev failed

Umount of /sys failed

Umount of / failed

Warning: Failed to reconfigure virtual machine.

The source third-party virtual machine was successfully converted to a Parallels virtual machine stored in /var/parallels/sterragate_ag42_cp40_kc1_4G_virtual_0.pvm.

Где:

/home/vgate/sterragate_ag42_cp40_kc1_4G_virtual_0.vmx – путь до файла конфигурации виртуальной машины VMX.

--allow-no-os – опция конвертации без поиска операционной системе в образе.

4.  Добавьте сетевые адаптеры в виртуальную машину.

      Настройка виртуальных сетей гипервизора описывается в предыдущем разделе.

      Для просмотра настроенных виртуальных сетей, воспользуйтесь утилитой prlsrvctl.

[root@localhost ~]# prlsrvctl net list

Network ID        Type      Bound To

Host-Only         host-only

Bridged           bridged   eth0

LAN               bridged   eth1

IPsec             bridged   eth2

      Добавьте сетевые адаптеры в виртуальную машину с помощью утилиты prlctl.

[root@localhost ~]# prlctl set sterragate_ag42_cp40_kc1_4G_virtual_0 --device-add net --network Bridged --adapter-type virtio

Creating net0 (+) dev='' ifname='eth0' network='Bridged' mac=001C42DABC9B card=virtio

Created net0 (+) dev='' ifname='eth0' network='Bridged' mac=001C42DABC9B card=virtio

The VM has been successfully configured.

[root@localhost ~]# prlctl set sterragate_ag42_cp40_kc1_4G_virtual_0 --device-add net --network LAN --adapter-type virtio

Creating net1 (+) dev='' ifname='eth1' network='LAN' mac=001C42BA2E58 card=virtio

Created net1 (+) dev='' ifname='eth1' network='LAN' mac=001C42BA2E58 card=virtio

The VM has been successfully configured.

[root@localhost ~]# prlctl set sterragate_ag42_cp40_kc1_4G_virtual_0 --device-add net --network IPsec --adapter-type virtio

Creating net2 (+) dev='' ifname='eth2' network='IPsec' mac=001C42FD2614 card=virtio

Created net2 (+) dev='' ifname='eth2' network='IPsec' mac=001C42FD2614 card=virtio

The VM has been successfully configured.

Где:

sterragate_ag42_cp40_kc1_4G_virtual_0 – добавленная виртуальная машина;

--network <наименование> – указывает наименование (Network ID) виртуальной сети к которой происходит подключение;

--adapter-type <тип адаптера> – тип виртуального сетевого адаптера (virtio, e1000, rtl); рекомендуемый тип – virtio.

5.  Установите количество ядер и размер оперативной памяти с помощью утилиты prlctl.

[root@localhost ~]# prlctl set sterragate_ag42_cp40_kc1_4G_virtual_0 --cpus 4 --memsize 4096

set cpus(12): 4

Set the memsize parameter to 4096Mb.

The VM has been successfully configured.

Где:

--cpus <количество> – количество ядер;

-memsize <количество> – количество оперативной памяти.

Информация о рекомендуемом количестве процессорных ядер указана в Лицензии на Продукт. Также, количество процессорных ядер можно вычислить из установленного ограничения на количество SA-соединений (параметр "Max IPSec SA number" в выводе команды lic_mgr show_limits). Как правило:

количество ядер = Max IPSec SA number/50

Таблица соответствия представлена ниже.

Диапазон SA

Количество ядер

0-50

1

51-100

2

101-150

3

151-200

4

201-250

5

251-300

6

301-350

7

351-400

8

401-450

9

451-500

10

501-550

11

551-1000

12

1000+

Не ограничено



Внимание!

Если требуется изменить количество процессорных ядер после инициализации системы (в пределах допустимого по Лицензии), вызовите скрипт /opt/VPNagent/bin/reset_product_settings.sh, после чего перезагрузите систему.



6.  Настройте доступ к консоли виртуальной машины.

      Через Parallels Virtual Automation можно получить доступ к консоли виртуальной машины, однако по умолчанию опция отключена:

[root@localhost ~]# prlctl list -i -f sterragate_ag42_cp40_kc1_4G_virtual_0 | grep Remote

Remote display: mode=off address=0.0.0.0

Remote display state: stopped

      Включите данную опцию.

[root@localhost ~]# prlctl set sterragate_ag42_cp40_kc1_4G_virtual_0 --vnc-mode=auto --vnc-passwd=pass123

Configure VNC: Remote display: mode=auto

The VM has been successfully configured.

Где:

--vnc-passwd=<пароль> – задаваемый VNC пароль (не более 8 символов).

      Проверьте примененные настройки:

[root@localhost ~]# prlctl list -i -f sterragate_ag42_cp40_kc1_4G_virtual_0 | grep Remote

Remote display: mode=auto port=5800 address=0.0.0.0

Remote display state: running

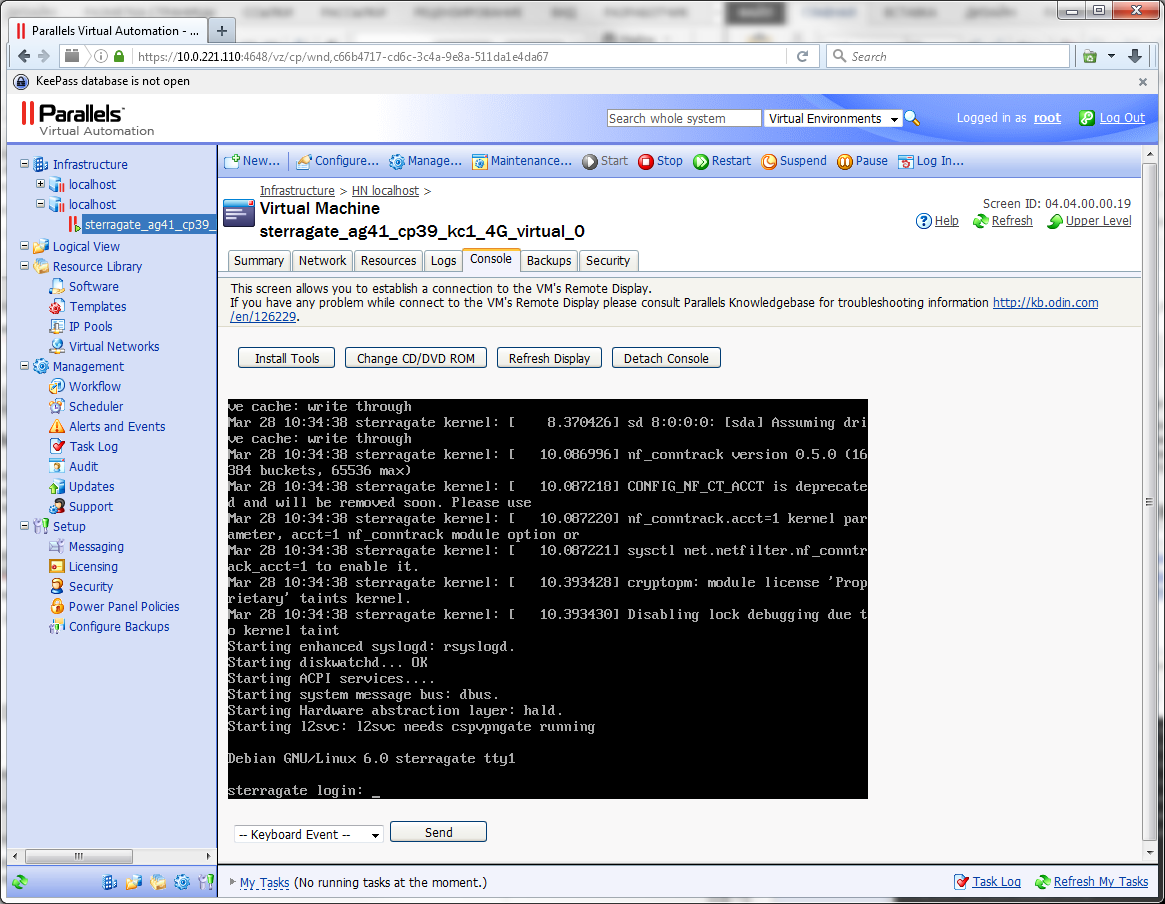

      После выполненных настроек и запуска виртуальной машины в Parallels Automation во вкладке Console можно будет запустить java applet для доступа к консоли виртуальной машины (Рисунок 1). Обратите внимание, что не все браузеры поддерживают данный функционал. Тестирование функционала проводилось на браузере Firefox 45 с установленным ПО Java 7 Update 51.

      Также для доступа к консоливиртуальной машины можно воспользоваться VNC-клиентом. При этом необходимо использовать IP-адрес гипервизора, VNC порт (в данном случае – 5800, п. 3) и настроенный в п. 2 пароль.

7.  Запустите виртуальную машину.

[root@localhost ~]# prlctl start sterragate_ag42_cp40_kc1_4G_virtual_0

Starting the VM...

The VM has been successfully started.



Рисунок 1

Далее необходимо обновить карту интерфейсов.
