Процедура сохранения конфигурации заключается в копировании файла с настройками из энергонезависимой памяти модуля коммутации (Flash-память) на сервер. При этом используется один из протоколов FTP (File Transfer Protocol) или TFTP (Trivial File Transfer Protocol).

Для сохранения файла с настройками выполните следующие действия:

  1.   Включите сервер FTP/TFTP.

2.    Подключите один из портов модуля коммутации к сети. Примеры подключения показаны
на Рис. 8.

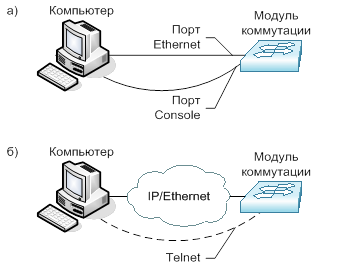

Рис. 8. Примеры подключения модуля коммутации для сохранения и загрузки конфигурации или обновления программного обеспечения

3.    Настройте модуль коммутации для управления (см. раздел Настройка модуля коммутации для управления).

4.    Скопируйте файл с настройками на сервер TFTP, используя команду copy c указанием следующих параметров:

•      тип конфигурации: running-config — рабочая конфигурация или startup-config — загрузочная конфигурация;

•      тип сервера, на который будет производиться сохранение: tftp — сервер TFTP;

•      IP-адрес сервера;

•      имя сохраняемого файла.

Пример. Сохранение рабочей конфигурации в файл с именем backup-config.cfg на сервер TFTP, имеющий IP-адрес 172.25.1.100.

switch#copy running-config tftp://172.25.1.100/backup-config.cfg

Confirm copy file [Y/N]:y

Begin to send file, please wait...



File transfer complete.

close tftp client.

switch#
