Пример настройки DHCP-сервера на шлюзе «С-Терра Шлюз»
Настоящий документ содержит описание способа совместного использования Продуктов компании ООО «С-Терра СиЭсПи» и Продуктов третьих производителей.
ООО «С-Терра СиЭсПи» осуществляет сопровождение настоящего сценария в части настроек Продуктов Компании. Упоминание наименований, продуктов, торговых марок третьих организаций исключительно неформально и не является поддержкой, рекомендацией либо рекламой. ООО «С-Терра СиЭсПи» не несет какой-либо ответственности в отношении работоспособности и использования этих Продуктов. Документ имеет статус вспомогательного материала, который может быть использован технологическими партнерами, компаниями-интеграторами, при разработке собственных решений.
Решения, разработанные на базе данного сценария, могут применяться в действующих сетях/системах только после тестовой и/или опытной эксплуатации.
В данном документе рассматривается настройка DHCP-сервера на шлюзе безопасности «С-Терра Шлюз».
Построение защищенного IPsec туннеля в данном документе рассматриваться не будет.

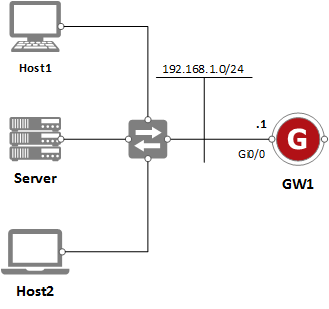

Схема стенда (Рисунок 1):
Рисунок 1
1. Измените файл конфигурации /etc/dhcp/dhcpd.conf.
root@GW1:~# vi /etc/dhcp/dhcpd.conf
# Sample configuration file for ISC dhcpd for Debian
server-name GW1;
log-facility local7;
ddns-update-style none;
subnet 192.168.1.0 netmask 255.255.255.0 {
option routers 192.168.1.1;
option subnet-mask 255.255.255.0;
option domain-name-servers 192.168.1.1;
range 192.168.1.10 192.168.1.254;
default-lease-time 21600;
max-lease-time 28800;
host server {
hardware ethernet 00:0c:29:9b:f6:44;
fixed-address 192.168.1.5; }
}
где:
· server-name <имя> – имя сервера;
· log-facility <уровень> – уровень лога syslog; при указании local7-уровня, файлы логов будут писаться в файл /var/log/cspvpngate.log;
· ddns-update-style none; – отключение поддержки DDNS;
· subnet <IP-адрес> netmask <маска> { – описание параметров сети, для которой будут раздаваться IP-адреса;
· option routers <IP-адрес> – IP-адрес шлюза по умолчанию;
· option subnet-mask <маска> – маска сети;
· option domain-name-servers <IP-адрес> – DNS сервер по умолчанию;
· range <диапазон IP-адресов> – диапазон IP-адресов, который будет раздаваться клиентам;
· default-lease-time <время> – время аренды IP-адресов (в секундах);
· max-lease-time <время> – максимальное время аренды;
· host <имя хоста> { hardware ethernet <MAC-адрес>; fixed-address <IP-адрес>; } – хосту с соответствующим MAC-адресом статически привязать IP-адрес.
2. Для настройки интерфейса, на котором будут раздаваться IP-адреса, отредактируйте файл /etc/default/isc-dhcp-server. В переменной INTERFACES пропишите необходимый интерфейс:
root@GW1:~# vi /etc/default/isc-dhcp-server
INTERFACES="eth0"
Если необходимо задать несколько интерфейсов пропишите их через пробел (в данном документе используется только один интерфейс):
INTERFACES="eth0 eth3"
3. Задайте через cs_console IP-адреса для интерфейсов из п.2. IP-адреса должны соответствовать настроенным в п.1.
4. Запустите демон:
root@GW1:~# service isc-dhcp-server start
Starting ISC DHCP server: dhcpd.
· Для того чтобы демон при перезагрузке стартовал автоматически, выполните команду:
root@GW1:~# update-rc.d isc-dhcp-server enable
update-rc.d: using dependency based boot sequencing
В приложении представлены тексты конфигураций dhcpd.conf и isc-dhcp-server для шлюза GW1.
На устройстве Host1 проверьте полученные по DHCP настройки:
root@Host1:~# cat /var/lib/dhcp/dhclient.leases
lease {
interface "eth0";
fixed-address 192.168.1.10;
server-name "GW1";
option subnet-mask 255.255.255.0;
option routers 192.168.1.1;
option dhcp-lease-time 21600;
option dhcp-message-type 5;
option domain-name-servers 192.168.1.1;
option dhcp-server-identifier 192.168.1.1;
renew 4 2017/07/06 16:28:13;
rebind 4 2017/07/06 19:22:34;
expire 4 2017/07/06 20:07:34;
}
Устройству Host1 выдан IP-адрес из заданного диапазона.
На устройстве Host2 проверьте полученные по DHCP настройки:
root@Host2:~# cat /var/lib/dhcp/dhclient.leases
lease {
interface "eth0";
fixed-address 192.168.1.5;
server-name "GW1";
option subnet-mask 255.255.255.0;
option routers 192.168.1.1;
option dhcp-lease-time 21600;
option dhcp-message-type 5;
option domain-name-servers 192.168.1.1;
option dhcp-server-identifier 192.168.1.1;
renew 4 2017/07/06 16:41:12;
rebind 4 2017/07/06 19:23:12;
expire 4 2017/07/06 20:08:12;
}
Устройству Host2 был назначен фиксированный адрес по MAC-адресу интерфейса.
# Sample configuration file for ISC dhcpd for Debian
server-name GW1;
log-facility local7;
ddns-update-style none;
subnet 192.168.1.0 netmask 255.255.255.0 {
option routers 192.168.1.1;
option subnet-mask 255.255.255.0;
option domain-name-servers 192.168.1.1;
range 192.168.1.10 192.168.1.254;
default-lease-time 21600;
max-lease-time 28800;
host server {
hardware ethernet 00:0c:29:9b:f6:44;
fixed-address 192.168.1.5; }
}
# Defaults for isc-dhcp-server initscript
# sourced by /etc/init.d/isc-dhcp-server
# installed at /etc/default/isc-dhcp-server by the maintainer scripts
#
# This is a POSIX shell fragment
#
# Path to dhcpd's config file (default: /etc/dhcp/dhcpd.conf).
#DHCPD_CONF=/etc/dhcp/dhcpd.conf
# Path to dhcpd's PID file (default: /var/run/dhcpd.pid).
#DHCPD_PID=/var/run/dhcpd.pid
# Additional options to start dhcpd with.
# Don't use options -cf or -pf here; use DHCPD_CONF/ DHCPD_PID instead
#OPTIONS=""
# On what interfaces should the DHCP server (dhcpd) serve DHCP requests?
# Separate multiple interfaces with spaces, e.g. "eth0 eth1".
INTERFACES="eth0"
