1.  Перенесите с помощью USB flash OVA шаблон на маршрутизатор:

R1# copy usb0:sterragate_ag42_st_kc1_isr4k_1vcpu.ova harddisk:

2.  Перейдите в режим конфигурации:

R1# configure terminal

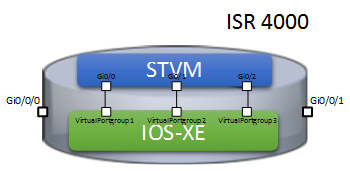

3.  Создайте виртуальные сетевые интерфейсы для связи с сервисным контейнером (Рисунок 2):

Рисунок 2

R1(config)# interface VirtualPortGroup1

R1(config-if)# ip address 10.5.1.1 255.255.255.0

R1(config)# interface VirtualPortGroup2

R1(config-if)# ip address 10.6.2.1 255.255.255.0

R1(config)# interface VirtualPortGroup3

R1(config-if)# ip address 10.7.3.1 255.255.255.0

4.  Разрешите запуск неподписанных сервисных контейнеров:

R1(config)# virtual-service

R1(config-virt-serv-global)# signing level unsigned



Внимание!

Сервисные контейнеры сторонних разработчиков являются неподписанными. Цифровую подпись имеют только решения от компании Cisco.

5.  Создайте конфигурацию сервисного контейнера CSCO-STVM и привяжите к нему созданные виртуальные интерфейсы:

R1(config)# virtual-service sterragate

R1 (config-virt-serv)# vnic gateway VirtualPortGroup1

R1 (config-virt-serv)# vnic gateway VirtualPortGroup2

R1 (config-virt-serv)# vnic gateway VirtualPortGroup3



Внимание!

В образе виртуального модуля CSCO-STVM используется 3 сетевых интерфейса. На маршрутизаторе необходимо создать ровно столько виртуальных сетевых интерфейсов, сколько требуется виртуальному модулю CSCO-STVM. Если интерфейсов будет создано больше или меньше необходимого количества, установка виртуального модуля CSCO-STVM завершится ошибкой. По отдельному запросу можно подготовить образ с бо́льшим количеством интерфейсов (не более 10).
