Описание GUI

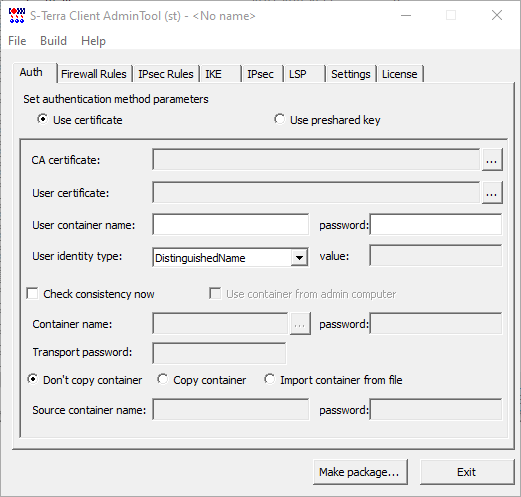

При запуске утилиты pkg_maker.exe (Пуск – Программы – S-Terra  Client  AdminTool  st  - Package  Maker) открывается окно главной формы GUI (Рисунок 9). Главная форма представляет собой диалоговое окно со вкладками.



Рисунок 9



Возможна работа в следующих режимах (выбор режима осуществляется в меню Build):

·       Основной режим (ГОСТ) (режим по умолчанию).

·       Режим пользовательского токена (Token pattern).

·       Режим международных алгоритмов (International pattern).

·       Режим алгоритмов стандарта ТК26 (TC26 pattern).



Вкладки главной формы предназначены:

·       Auth – для задания способа аутентификации взаимодействующих сторон.

·       Firewall Rules – для задания правил маркирования и фильтрации трафика.

·       IPsec Rules – для задания правил защиты трафика.

·       IKE – для задания параметров IKE соединений.

·       IPsec – для задания параметров IPsec соединений.

·       LSP – для просмотра, редактирования локальной политики безопасности (LSP) и задания дополнительных настроек.

·       Settings – для задания локальных настроек и политики по умолчанию.

·       License –для задания параметров Лицензии на продукт.



Кроме того, главная форма содержит Меню и две функциональные кнопки.



Меню содержит три раздела:

·       Раздел File имеет следующие предложения:

·       New Project – открывает новый проект. Проект – это файл в текстовом формате с расширением dsc, в котором будет записана LSP с параметрами, заданными во вкладках, и локальными настройками.

·       Open Project – открывает существующий (ранее созданный) проект. Для работы с проектом, созданным с помощью предыдущей версии AdminTool, воспользуйтесь пунктом меню Import Old Project.

·       Import Old Project – открывает существующий (ранее созданный) проект, созданный с помошью AdminTool предыдущей версии. Во время чтения проекта зачитываются партнерские сертификаты, сохраненные отдельно от проекта. Если по какой-либо причине не удается прочитать какой-то из них, то выдается предупреждение: «Can’t read some of partner certificates: <перечисление сертификатов и ошибок> Do you wish to continue?». При отрицательном ответе загрузка прерывается, при положительном – загрузка продолжается, и в списке партнерских сертификатов отображаются только те, которые удалось прочитать.

·       Save Project – сохраняет текущее состояние проекта. При попытке сохранения изменений в проекте, созданном в предыдущих версиях AdminTool, будет выдано предупреждение: «Project file will be saved in new format thus backward compatibility with older versions of tool may be broken. Do you wish to continue?». При отрицательном ответе процесс сохранения изменений будет прерван.

·       Save Project As – сохраняет текущее состояние проекта в указанный файл.

·       Advanced Project Settings – вызывает окно для задания дополнительных настроек проекта. В данной версии можно указать сертификаты партнеров, CRL при методе аутентификации сторон с использованием сертификатов.

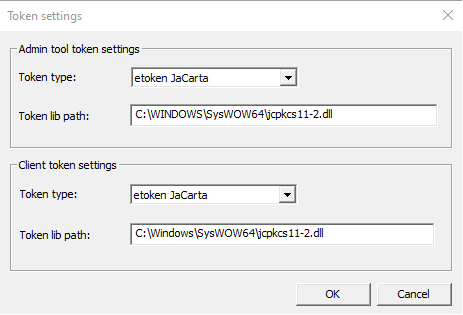

·       Token settings – вызывает окно (Рисунок 10), содержащее две панели. В одной панели настраивается тип токена и путь к библиотеке токена для работы S-Terra Client AdminTool st (компьютер администратора), в другой панели настраивается тип токена и путь к библиотеке токена на компьютере пользователя.

·       Exit – выход из GUI.

Рисунок 10



·       Раздел Build имеет предложения:

·       Make package – запускает процесс создания инсталляционного файла Продукта С-Терра Клиент (аналогично кнопке Make package...).

·       Make token... – запускает процесс создания пользовательского токена с записью на него СА сертификата, локального сертификата и LSP.

·       Token pattern – переключает главную форму в режим пользовательского токена.

·       International pattern – переключает главную форму в режим международных алгоритмов.

·       TC26 pattern – переключает главную форму в режим алгоритмов стандарта ТК26.

·       Раздел Help имеет три предложения:

·       Contents – вызывает окно Help-системы с активной вкладкой Содержание.

·       Index – вызывает окно Help-системы с активной вкладкой Указатель.

·       About – открывает окно с названием Продукта, версии, номера сборки, копирайта и логотипом компании.



Функциональные кнопки:

·       Make package – кнопка для запуска процесса создания инсталляционного файла Продукта С-Терра Клиент.

·       Exit – выход из GUI.
