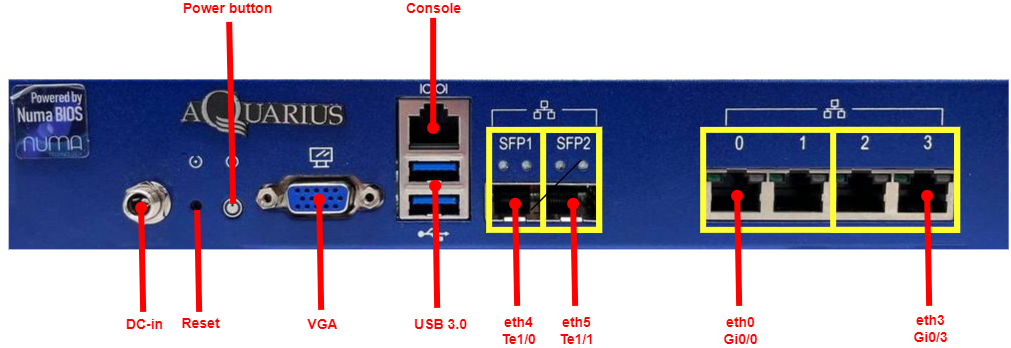

Соответствие физических интерфейсов на передней панели АП их наименованию в ОС и cisco-like консоли представлено на рисунке:
Рисунок 23
• Reset – кнопка для перезагрузки АП.
• console – порт для подключения к COM-порту компьютера для управления.
• Gi0/X – маркировка Ethernet-интерфейсов, которые в cisco-like консоли имеют алиасы GigabitEthernet0/X.
• TeX/Y – маркировка Ethernet-интерфейсов, которые в cisco-like консоли имеют алиасы TenGigabitEthernetX/Y.
• ethX – логическое имя интерфейса в ОС.
