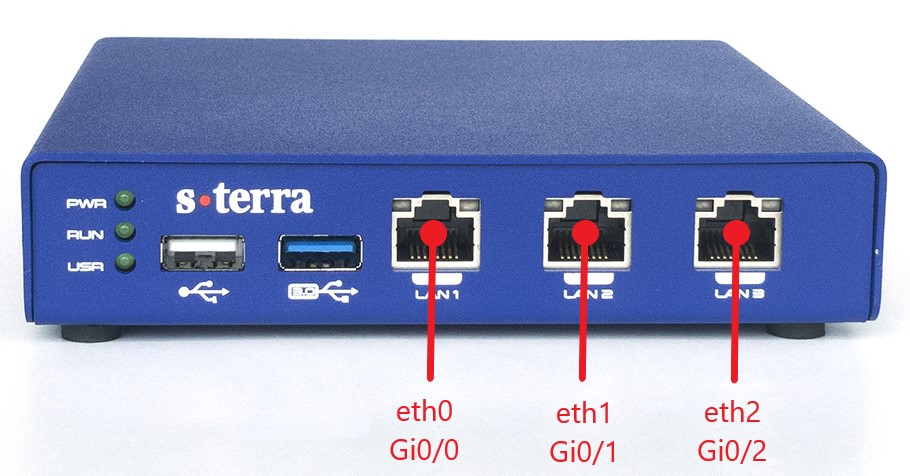

Соответствие физических интерфейсов на передней панели АП их наименованию в ОС и cisco-like консоли представлено на рисунке:
Рисунок 28

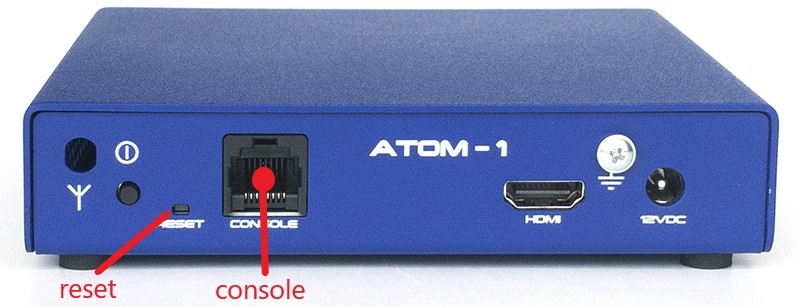

Соответствие физических интерфейсов на задней панели АП их наименованию в ОС и cisco-like консоли представлено на рисунке:
Рисунок 29
• Reset - кнопка для перезагрузки АП.
• console - порт для подключения к COM-порту компьютера для управления.
• Gi0/X - маркировка Ethernet-интерфейсов, которые в cisco-like консоли имеют алиасы GigabitEthernet0/X.
• ethX - логическое имя интерфейса в ОС.
