При использовании аппаратной платформы со встроенным модулем «СофтМДЗ» доверенная загрузка может быть произведена с жесткого диска или внешнего портативного носителя. В качестве внешнего носителя используется Upflash 4.3.
Выполните подключение ПАК согласно инструкции ниже.
Шаг 1: К АП с установленным ПК «С-Терра Шлюз. Версия 4.3» подключите к разъемам монитор и клавиатуру в качестве терминала.
Для АП, где Video-выход (VGA или HDMI) отсутствует, используйте консольный порт (подключение консоли осуществляется консольным кабелем DE-9 - DE-9 или DE-9 female - RJ45 в зависимости от АП).
К консольному порту АП с разъемом RJ-45 подключите прямой кабель (straight through cable) по стандарту TIA/EIA-568B, далее подсоедините переходник RS232 DE-9 female - RJ45 и затем, используя USB-to-COM кабель USB - DE9 male, подключите компьютер.
На компьютере используйте программу-эмулятор терминалов для настройки по COM-порту, например, Putty. В программе Putty выберите Connection type - Serial, Serial line - номер COM-порта, к которому подключена АП, в разделе Connection\Serial установите следующие настройки COM-порта:
Bits per second: 115200
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None
Нажмите кнопку Open.
Шаг 2: При необходимости подключите внешний портативный носитель (Upflash 4.3) к USB-разъему платформы.
Шаг 3: Подключите шнур питания АП к источнику бесперебойного питания (ИБП), который включен в сеть переменного тока, и нажмите кнопку питания на АП.
Шаг 4: Убедитесь, что настройки BIOS для определенных АП выставлены в соответствии с Приложением к «Инструкции по восстановлению и обновлению ПАК «С-Терра Шлюз»» (Начальное конфигурирование, техническое обслуживание и восстановление ПАК «С-Терра Шлюз»). Приложение входит в комплект поставки в печатном виде.
Установите пароль для входа в BIOS.

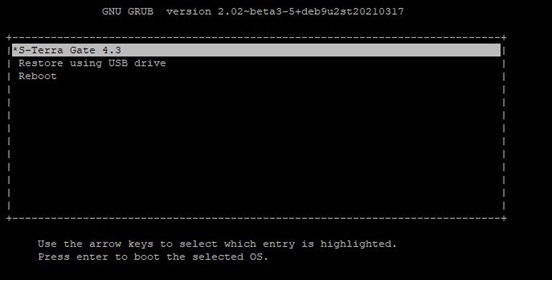

Шаг 5: При загрузке на экране появится окно для выбора. Укажите, что будет использоваться загрузка с жесткого диска предустановленного ПК «С-Терра Шлюз. Версия 4.3», - выберите пункт меню S-Terra Gate 4.3 (Рисунок 1).
Рисунок 2
Если требуется загрузка с внешнего носителя в целях восстановления образа диска обратитесь к «Инструкции по восстановлению и обновлению ПАК «С-Терра Шлюз»» раздел «Особенности восстановления/обновления для С-Терра Шлюз КС2/КС3».
Шаг 6: После загрузки войдите в консоль разграничения доступа:
S-Terra administrative console
login as: administrator (заводская настройка)
administrator’s password: s-terra (заводская настройка)
Шаг 7: Выполните процедуру инициализации программного комплекса С-Терра Шлюз, описанную в разделе «Инициализация С-Терра Шлюз при первом старте».
Шаг 8: Смените пароль пользователя «СофтМДЗ», используемый для аутентификации при загрузке с внешних портативных носителей (Значения по умолчанию: имя пользователя - administrator, пароль - s-terra). Для этого в консоли разграничения доступа запустите утилиту:
run pwd_mgr set -u [USER_NAME] -p [USER_PASSWORD]
где
USER_NAME - имя пользователя, используемое для аутентификации при загрузке с внешнего носителя;
USER_PASSWORD - новый пароль пользователя.
Подробнее описание утилиты pwd_mgr представлено в документе «Специализированные команды»
