Шаг 1: Подключите к АП монитор и клавиатуру и перейдите к Шагу 2.
Для АП, где Video-выход (VGA или HDMI) отсутствует, используйте консольный порт (подключение консоли осуществляется консольным кабелем DE-9 - DE-9 или DE-9 female - RJ45 в зависимости от АП).
К консольному порту АП с разъемом RJ-45 подключите прямой кабель (straight through cable) по стандарту TIA/EIA-568B, далее подсоедините переходник RS232 DE-9 female - RJ45 и затем, используя USB-to-COM кабель USB - DE9 male, подключите компьютер.
На компьютере используйте программу-эмулятор терминалов для настройки по COM-порту, например, Putty. В программе Putty выберите Connection type - Serial, Serial line - номер COM-порта, к которому подключена АП, в разделе Connection\Serial установите следующие настройки COM-порта:
Bits per second: 115200
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None
Нажмите кнопку Open.
Шаг 2: Подключите шнур питания АП к источнику бесперебойного питания (ИБП), который включен в сеть переменного тока, и нажмите кнопку питания на АП.
Убедитесь, что настройки BIOS для определенных АП выставлены в соответствии с Приложением к «Инструкции по восстановлению и обновлению ПАК «С-Терра Шлюз»» (Начальное конфигурирование, техническое обслуживание и восстановление ПАК «С-Терра Шлюз»). Приложение входит в комплект поставки в печатном виде.
Установите пароль для входа в BIOS.

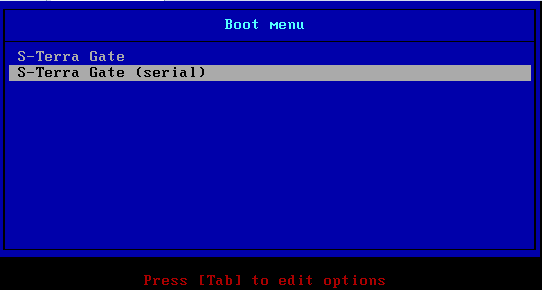

Шаг 3: При загрузке на экране появится окно для выбора. Укажите, что будет использоваться в качестве терминала для аппаратной платформы (Рисунок 1):
S-Terra Gate - монитор и клавиатура
или
S-Terra Gate (serial) - компьютер, подключенный к последовательному порту АП.
Рисунок 1
Шаг 4: После загрузки войдите в консоль разграничения доступа:
S-Terra administrative console
login as: administrator (заводская настройка)
administrator’s password: s-terra (заводская настройка)
Шаг 5: Выполните процедуру инициализации программного комплекса С-Терра Шлюз, описанную в разделе «Инициализация С-Терра Шлюз при первом старте».
