Внимание! |
Если подключение к Шлюзу выполняется при помощи консольного кабеля, то настоятельно рекомендуется использовать консольный клиент PuTTY (https://www.putty.org/), если такой возможности нет, то можно использовать minicom (в главе «Особые случаи поведения» описаны нюансы работы с данной утилитой). |
Для запуска UpFlash 4.3 на ПАК выполните следующие шаги:
Шаг 1: Подключите UpFlash 4.3 в USB-разъем ПАК.
Шаг 2: Поменяйте настройки BIOS (а также АПМДЗ при его наличии) таким образом, чтобы загрузка ПАК происходила с USB накопителя. Необходимые действия описаны в Приложении - инструкции «Начальное конфигурирование, техническое обслуживание и восстановление ПАК «С-Терра Шлюз»» (поставляется и в печатном виде).
Внимание! |
Некоторые модели ПАК требуют перезагрузки для применения новых настроек BIOS. Если при подключении к ПАК загрузочного USB накопителя с Upflash он определяется в BIOS как SMI USB MEMORY BAR, то загрузиться с такого накопителя будет невозможно. В таком случае рекомендуется использовать другой USB Flash накопитель. |
Внимание! |
В случае использования АП с МДЗ «СофтМДЗ», загрузка всегда будет осуществляться с внутреннего накопителя. Для загрузки с UpFlash 4.3 на таких платформах используйте инструкцию «МДЗ «СофтМДЗ» раздела «Особенности восстановления/обновления для С-Терра Шлюз КС1/КС2/КС3». |
Шаг 3: Дождитесь загрузки ОС и зайдите под пользователем root (без пароля).
Шаг 4: Запустите UpFlash 4.3. Запуск осуществляется с помощью команды:
root@sterralive:~# up_flash
Шаг 5: После запуска будет показано меню UpFlash 4.3 (см. Рисунок 18).

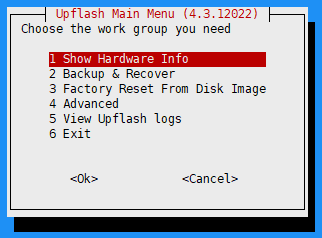

Рисунок 18. Основное меню UpFlash 4.3
В данном меню присутствуют следующие пункты:
• Show Hardware Info - вывод информации о ПАК с возможностью сохранения в файл. Файл с информацией сохраняется в директорию /up_flash/u_hardware_info/ на USB накопителе UpFlash 4.3;
• Backup & Recover - открывает подменю выбора для создания резервной копии, восстановления из резервной копии или очистки директории с резервными копиями. Количество резервных копий ограничено только свободным пространством на USB накопителе UpFlash 4.3. Резервные копии сохраняются в директорию /up_flash/u_backups/full на USB накопителе UpFlash 4.3.
• Factory Reset From Disk Image - запускает процедуру восстановления диска из образа. Образа должны находиться в директории /up_flash/u_images на USB накопителе UpFlash 4.3. Оригинальные образа находятся на диске восстановления ПАК в ISO образе и имеют расширение img.gz.
• Advanced - открывает подменю выбора расширенных возможностей UpFlash 4.3.
• View Upflash logs - просмотр файла лога. Лог сохраняется в файл /up_flash/u_log/up_flash.log на USB накопителе UpFlash 4.3. Отображение информации из файла осуществляется с помощью утилиты less.
• Exit - выход из UpFlash 4.3.
Внимание! |
Просмотр информации о ПАК и просмотр файла лога осуществляется с помощью утилиты less. При просмотре запрещено выходить из режима просмотра с помощью сочетания клавиш «Ctrl+C». Это может привести к некорректной работе не только UpFlash 4.3, но и консоли. Для выхода используйте клавишу «q» |
В подменю Advanced присутствуют следующие пункты (см. Рисунок 19):
• Recalculate Hashes On S-Terra Gate OS - позволяет выполнить пересчет контрольных сумм файлов операционной системы ПАК.
• Run S-Terra Gate OS Shell - позволяет перейти в linux bash консоль операционной системы ПАК.

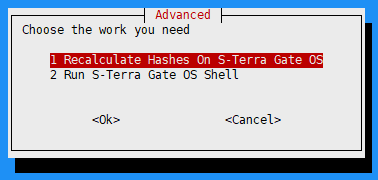

Рисунок 19. Опции подменю Advanced
