Имеется предварительно настроенное VPN устройство, которое включено, например, в подсеть 192.168.10.0/24 с адресом 192.168.10.6. VPN устройство настроено так, что может создавать защищенные соединения с партнерами в сети 10.0.0.0/16, в которой также размещен Сервер управления. Данный сценарий описывает включение работающего VPN устройства в систему управления с использованием Сервера управления.

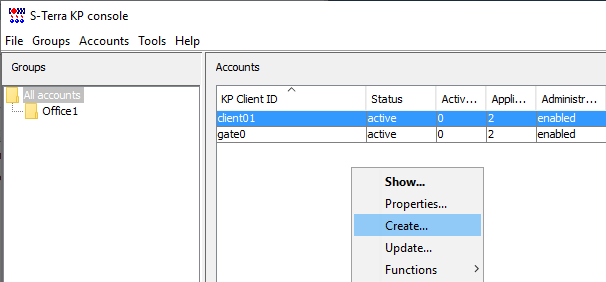

1.    В консоли С-Терра КП создайте учетную запись для работающего управляемого VPN устройства, например, c установленным VPN продуктом С-Терра Шлюз - work_gate02. В контекстном меню выберите предложение Create… (Рисунок 286).



Рисунок 286

2.    Введите имя учетной записи управляемого VPN устройства и нажмите кнопку E (Рисунок 287).



Рисунок 287

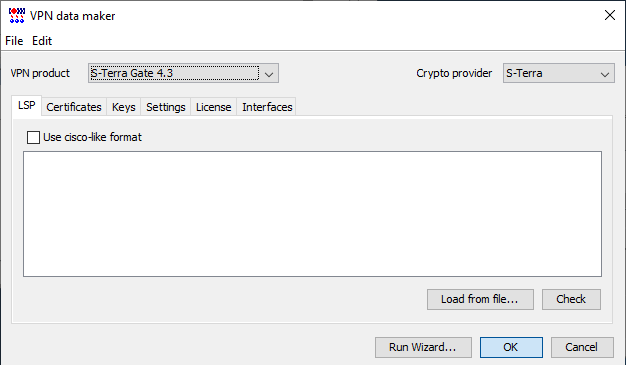

3.    Выберите Продукт, установленный на VPN устройстве, криптобиблиотеку и нажмите кнопку ОК (Рисунок 288).

Рисунок 288

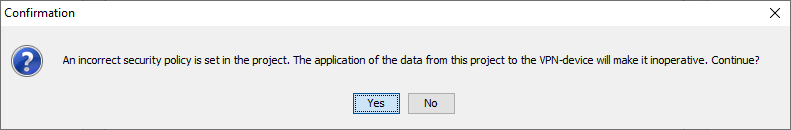

4.    Создается пустая учетная запись для управляемого VPN устройства, настройки на VPN устройстве уже заданы, поэтому в предупреждении нажмите кнопку  Yes (Рисунок 289).



Рисунок 289

5.    В следующем предупреждении также нажмите Yes (Рисунок 290).



Рисунок 290

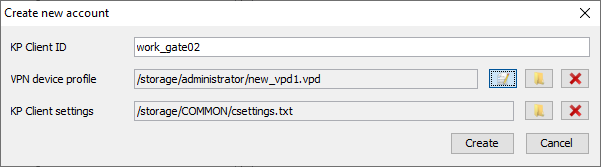

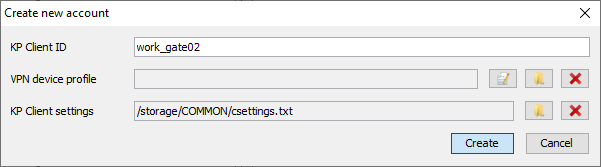

6.    В окне создания учетной записи управляемого VPN устройства нажмите Create (Рисунок 291).

Рисунок 291

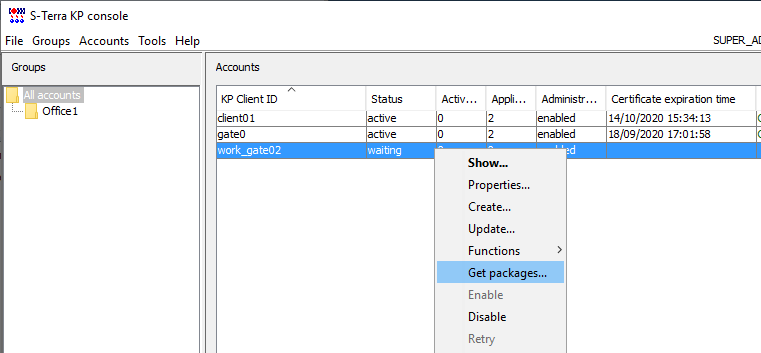

7.    Для новой учетной записи управляемого VPN устройства в контекстном меню выберите операцию Enable, а затем Get packages для создания инициализационных скриптов (Рисунок 292).

Рисунок 292

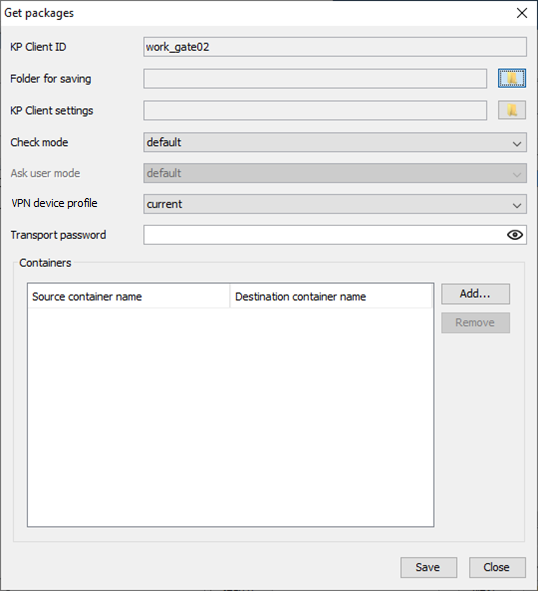

8.    Откроется окно Get packages, в котором необходимо прописать директорию для сохранения инициализационных скриптов в поле Folder for saving. Для этого нажмите кнопку  (Рисунок 293).

Рисунок 293

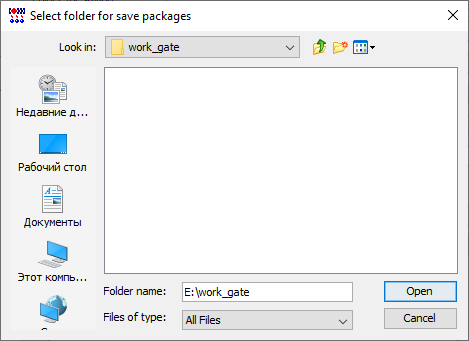

9.    Выберите директорию для сохранения инициализационных скриптов и нажмите Оpen (Рисунок 294).

Рисунок 294

10.В поле KP Client settings  нажмите кнопку , выберите необходимый файл (по умолчанию - /storage/COMMON/csettings.txt) и нажмите ОК (Рисунок 140).

Рисунок 295

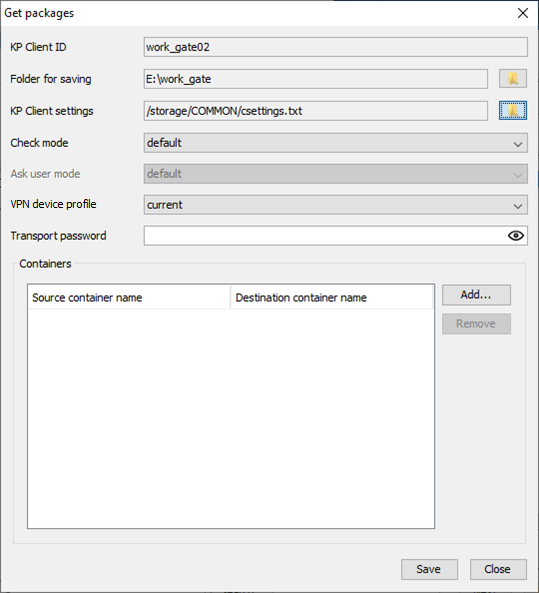

11.Нажмите кнопку Save в окне Get packages (Рисунок 296).



Рисунок 296

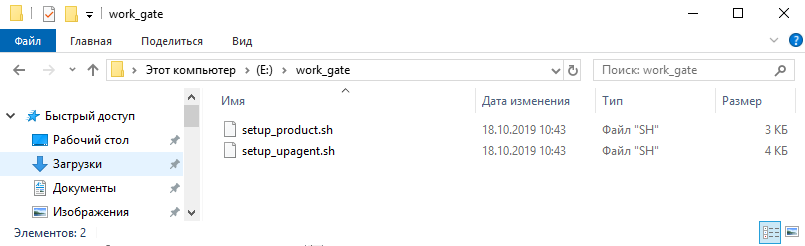

12.Два скрипта созданы (Рисунок 297). Требуется только один скрипт setup_upagent.sh для настройки Клиента управления, Продукт С-Терра Шлюз уже настроен.

Рисунок 297

13.Доставьте скрипт setup_upagent.sh на VPN устройство с адресом 192.168.10.6, например, с использованием утилиты pscp в предварительно созданную директорию /tmp:

pscp setup_upagent.shroot@192.168.10.6:/tmp

14.Измените права доступа к скрипту, выполнив локально команду:

chmod +x /tmp/setup_upagent.sh

15.Запустите локально скрипт на выполнение:

/tmp/setup_upagent.sh

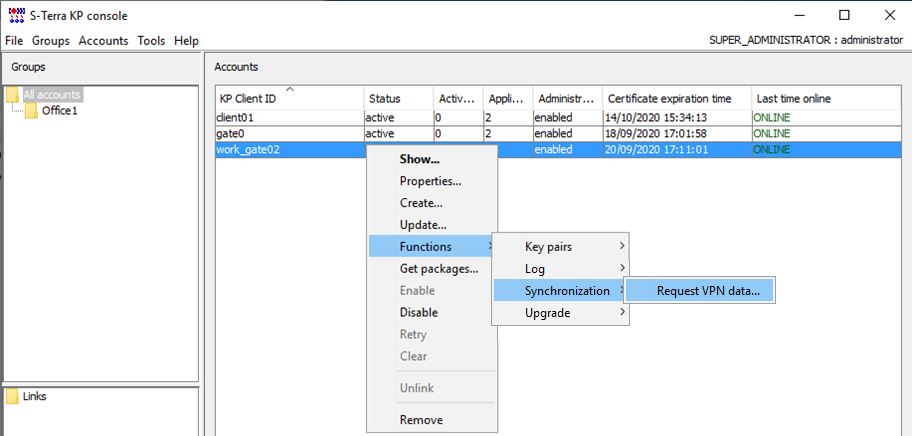

16.По окончании инициализации Клиента управления в консоли С-Терра КП выберите в контекстном меню учетной записи управляемого VPN устройства Functions - Synchronization - Request VPN data… (Рисунок 298).

Рисунок 298

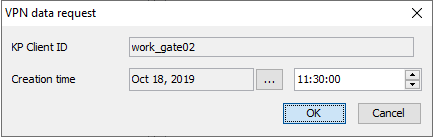

17. В появившемся окне VPN data request нажмите кнопку ОК (Рисунок 299).



Рисунок 299

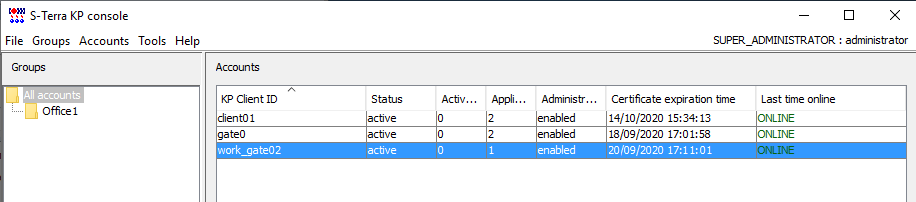

18.Для управляемого VPN устройства “work_gate02” будет создано обновление и применено (Рисунок 300).

Рисунок 300

В результате Сервер управления располагает информацией о конфигурации управляемого VPN устройства.

Данный сценарий может быть применен для синхронизации данных между Сервером управления и предварительно настроенным VPN устройством.
