Введение

Данный сценарий описывает настройку безопасного взаимодействия между основным и резервным ЦОДами на уровне 2 модели OSI (L2 VPN).

Трафик, поступающий на коммутаторы Int-switch1-Hub1 и Int-switch1-Spoke1, балансируется с использованием протокола LACP между криптошлюзами Hub1-0, Hub1-1 и Spoke1-0, Spoke1-1 соответственно.

Обеспечение безопасного взаимодействия достигается путем шифрования и туннелирования трафика с применением отечественных отраслевых стандартов ГОСТ и протокола IPsec.

Все остальные соединения разрешены, но защищаться при помощи IPsec не будут.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности (или криптошлюзы) - «С-Терра Шлюз» версии 4.3

Предварительные требования

Требования к материально-техническому обеспечению

Для переноса запросов и сертификатов между криптошлюзами и центром выпуска сертификатов требуется USB Flash накопитель.

Требования к квалификации администратора

Администратор должен обладать обширными знаниями в области сетевой информационной безопасности, иметь опыт работы с аналогичным оборудованием/программным обеспечением, знать и понимать следующие технологии и протоколы: PKI, IPsec, NAT, Firewall, routing, switching.

Также администратор должен иметь опыт развертывания базового сценария, который описан в документе «Построение L2 VPN туннеля при помощи программного модуля «С-Терра L2».

Требования к инфраструктуре

1.    Требования к устройствам.

1.1.      «С-Терра Шлюз».

1.1.1      Устройства «С-Терра Шлюз» должны быть инициализированы (подробнее на http://doc.s-terra.ru раздел С-Терра Шлюз -> С-Терра Шлюз 4.3 -> «Подключение ПАК и инициализация С-Терра Шлюз на вычислительных системах архитектуры Intel x86-64»).

1.2.      На коммутаторах Int-switch-Hub1 и Int-switch-Spoke1 должно быть настроено агрегирование каналов с использованием протокола LACP.

1.3.      Центр выпуска сертификатов.

1.3.1      Должен быть настроен центр выпуска сертификатов (удостоверяющий центр, далее УЦ) для IPsec. Устройство с именем Certification_authority на схеме.

1.3.2      Для выпуска цифровых сертификатов допускается использование встроенного в OC Windows Server 2008R2 (или новее) удостоверяющего центра совместно с сертифицированным СКЗИ «КриптоПро» CSP 4.0 (или новее).

1.3.3      Для тестовых целей можно использовать тестовый УЦ от «КриптоПро» (веб-интерфейс: https://www.cryptopro.ru/certsrv/certrqxt.asp).

1.4.      HTTP сервер для распространения списка отозванных сертификатов.

1.4.1      Функционирующий HTTP сервер для распространения списка отозванных сертификатов (СОС). Устройство с именем CRL_distribution_point на схеме. Если по объективным причинам использование СОС не представляется возможным или не требуется, то проверку СОС можно отключить в CLI.

2.    Требования к сетевому взаимодействию.

2.1.      Между устройствами стенда должна быть обеспечена IP связность.



Схема взаимодействия

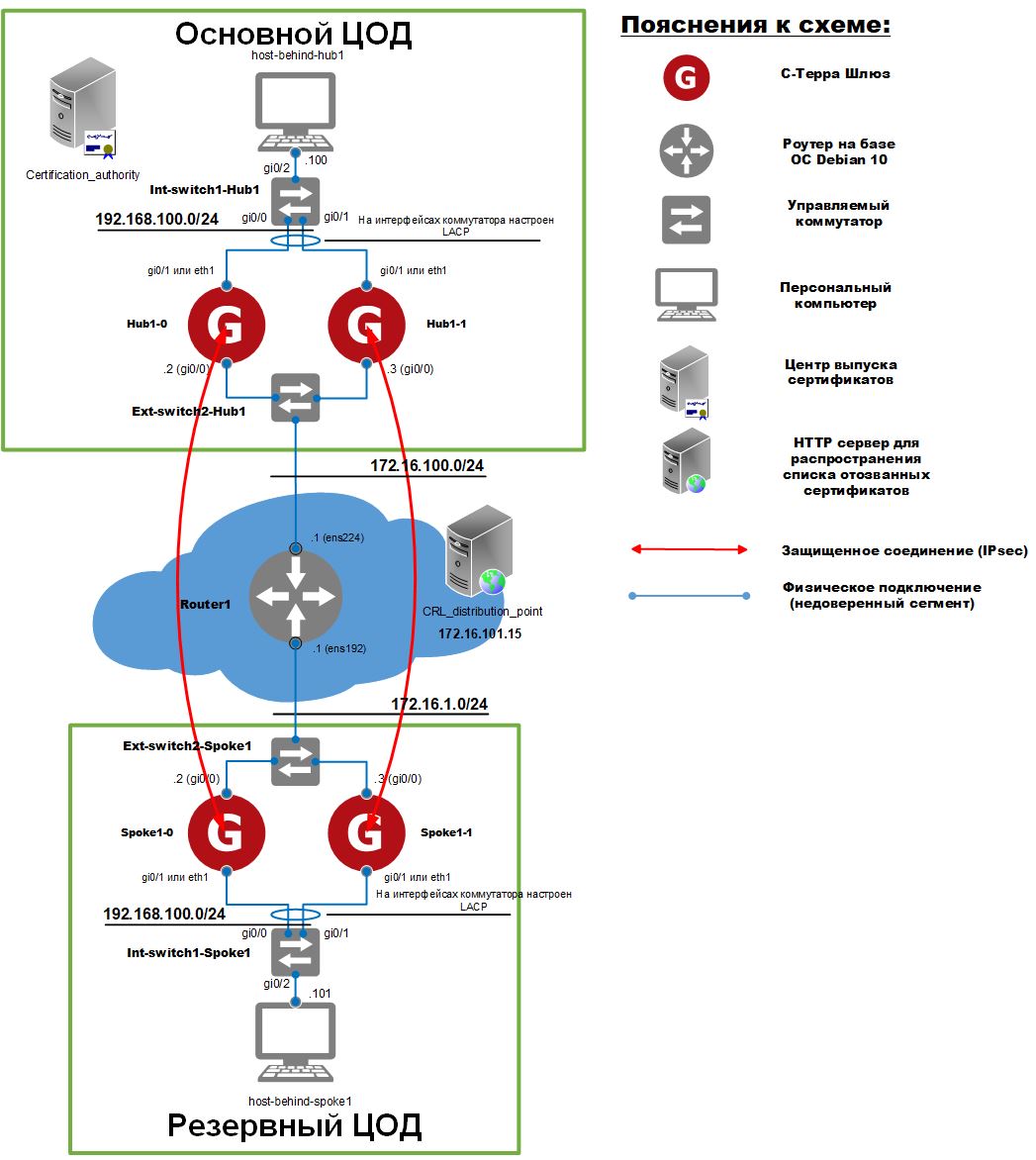

Рисунок 1. Схема взаимодействия



Общая логика работы

1.    Размещение устройств.

1.1.      В основном ЦОДе размещаются: центр выпуска сертификатов (Certification_authority), криптошлюзы «С-Терра Шлюз» (Hub1-0 и Hub1-1), коммутаторы (Int-switch1-Hub1 и Ext-switch2-Hub1) и персональный компьютер (host-behind-hub1).

1.2.      В резервном ЦОДе размещаются: криптошлюзы «С-Терра Шлюз» (Spoke1-0 и Spoke1-1), коммутаторы (Int-switch1-Spoke1 и Ext-switch2-Spoke1) и персональный компьютер (host-behind-spoke1).

1.3.      В неконтролируемом сегменте (синее облако на схеме) размещаются: HTTP сервер для распространения списка отозванных сертификатов (CRL_distribution_point), маршрутизатор (Router1).

2.    Подключение к сети Интернет.

2.В данном сценарии для эмуляции сети Интернет используются маршрутизатор Router1.

Подключение к сети Интернет на устройствах «С-Терра Шлюз» будет считаться успешным, если по протоколу ICMP (или «ping») будет доступен HTTP сервер для распространения списка отозванных сертификатов (устройство CRL_distribution_point на схеме).

2.1.      Криптошлюзы Hub1-0 и Hub1-1 подключаются к сети Интернет с помощью статической маршрутизации (маршрут по умолчанию через маршрутизатор Router1).

2.2.      Криптошлюзы Spoke1-0 и Spoke1-1 подключаются к сети Интернет с помощью статической маршрутизации (маршрут по умолчанию через маршрутизатор Router1).

3.    L2 VPN.

L2 VPN реализуется при помощи модуля «С-Терра L2», который требует отдельной лицензии.

Общие сведения о работе модуля «С-Терра L2» представлены в документе «Построение L2 VPN туннеля при помощи программного модуля «С-Терра L2», который располагается на портале документации http://doc.s-terra.ru.

Функцию балансировки трафика между криптошлюзами выполняют коммутаторы (Int-switch1-Hub1, Int-switch1-Spoke1), расположенные в защищаемом сегменте. На портах данных коммутаторов, которые подключены к криптошлюзам, должно быть настроено агрегирование с использованием протокола LACP. Криптошлюзы во взаимодействии по протоколу LACP не участвуют, а просто прозрачно пробрасывают между собой служебные фреймы данного протокола.

Для проброса транзитных link-local фреймов (LACP, LLDP) через криптошлюзы нужно в конфигурационных файлах модуля «С-Терра L2» указывать опцию group_fwd_mask со значением 16388 (значение по умолчанию 0 - запрет форвардинга LACP и LLDP).

Весь трафик (на уровне 2 модели OSI) подсети 192.168.100.0/24, который передается между ЦОДами, защищается с использованием алгоритмов ГОСТ и протокола IPsec в туннельном режиме.

Инициировать защищенное соединение может как трафик из основного ЦОДа в резервный ЦОД, так и наоборот, из резервного ЦОДв в основной.

3.1.      Параметры протокола IKE:

·         Аутентификация при помощи цифровых сертификатов, алгоритм подписи - ГОСТ Р 34.10-2012 (ключ 256 бит);

·         Алгоритм шифрования - ГОСТ 28147-89 (ключ 256 бит);

·         Алгоритм вычисления хеш-функции - ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);

·         Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) - VKO_GOSTR3410_2012_256 (ключ 256 бит).

3.2.      Параметры протокола ESP:

·         Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) - ESP_GOST-4M-IMIT (ключ 256 бит).

Настройка стенда

Настройка устройства Router1

1.    Настройте IP адрес - 172.16.1.1 и маску - 255.255.255.0 на сетевом интерфейсе ens192.

2.    Настройте IP адрес - 172.16.100.1 и маску - 255.255.255.0 на сетевом интерфейсе ens224.

3.    Разрешите прохождение IP трафика.

Настройка устройства Int-switch1-Hub1

1.    На интерфейсах gi0/0 и gi0/1 должно быть настроено агрегирование LACP.

Настройка устройства Int-switch1-Spoke1

1.    На интерфейсах gi0/0 и gi0/1 должно быть настроено агрегирование LACP.

Настройка устройства host-behind-hub1

1.    Настройте IP адрес - 192.168.100.100 и маску - 255.255.255.0 на сетевом интерфейсе.

2.    Разрешите прохождение IP трафика.

Настройка устройства host-behind-spoke1

1.    Настройте IP адрес - 192.168.100.101 и маску - 255.255.255.0 на сетевом интерфейсе.

2.    Разрешите прохождение IP трафика.

Настройка криптошлюза Hub1-0

Настройка будет происходить локально при помощи консольного подключения.

Начальные настройки

1.    Войдите в CLI разграничения доступа. Для этого, после появления сообщения:

S-Terra administrative console

введите логин и пароль для CLI разграничения доступа:

login as: administrator

administrator's password:

administrator@sterragate]

2.    Установите правильный тип терминала (для putty тип терминала xterm) и требуемую ширину (для удобства работы), например:

administrator@sterragate] terminal terminal-type xterm

administrator@sterragate] terminal width 150

3.    Установите нужную временную зону и правильные дату и время на криптошлюзе, используя консоль linux bash. Для этого выполните следующие команды.

3.1.      Войдите в linux bash.

administrator@sterragate] system

Entering system shell...

3.2.      Установите нужную временную зону:

root@sterragate:~# dpkg-reconfigure tzdata

3.3.      Установите правильное время и дату (формат - месяц/день/год часы:минуты):

root@sterragate:~# date -s "07/04/2019 12:32"

Thu Jul  4 12:32:00 MSK 2019

4.    Установите надежный пароль для пользователя root (под данным пользователем осуществляется доступ по SSH в linux bash):

root@sterragate:~# passwd

Enter new UNIX password:

Retype new UNIX password:

passwd: password updated successfully

5.    Выйдите из linux bash обратно в CLI разграничения доступа:

root@sterragate:~# exit

logout

Leaving system shell...

administrator@sterragate]

Начальные настройки завершены.

Настройки PKI (запросы и сертификаты)

Для аутентификации партнеров по IPsec можно использовать только цифровые сертификаты, выпущенные при помощи сертифицированного СКЗИ.

Закрытый ключ для сертификата криптошлюза будет сгенерирован при помощи утилиты cert_mgr с использованием биологического датчика случайных чисел (БИО ДСЧ). Если на криптошлюзе установлен аппаратный датчик случайных чисел, то для выработки случайных чисел по умолчанию будет использоваться аппаратный датчик. Закрытый ключ может храниться либо на файловой системе устройства, либо на защищенном ключевом носителе (токен). В данном сценарии закрытый ключ будет располагаться в специальном контейнере на файловой системе устройства. Если требуется, чтобы контейнер располагался на токене, то смотрите описание параметра create утилиты cert_mgr на портале документации http://doc.s-terra.ru.

В момент генерации ключевой пары будет также сгенерирован запрос на локальный сертификат криптошлюза. Данный запрос для его последующей доставки на УЦ будет сохранен на USB Flash накопитель.

Настройка осуществляется в CLI разграничения доступа.

1.    Генерация закрытого ключа и запроса на сертификат криптошлюза.

1.1.      Вставьте USB Flash накопитель в свободный USB порт криптошлюза (накопитель будет автоматически примонтирован).

1.2.      Определите имя (идентификатор) USB Flash накопителя на криптошлюзе:

administrator@sterragate] dir media:

    1  dr-x         4096  Thu Jul  4 10:40:32 2019  1E181F1C181EF28F

Имя (идентификатор) USB Flash накопителя - 1E181F1C181EF28F.

1.3.      Запустите процесс генерации закрытого ключа и запроса на сертификат криптошлюза с сохранением файла запроса на USB Flash накопителе (закрытый ключ остается на криптошлюзе):

administrator@sterragate] run cert_mgr create -subj "C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0" -GOST_R341012_256 -fb64 media:1E181F1C181EF28F/hub1-0.request

·         ключ -subj задает отличительное имя сертификата (Distinguished Name, DN);

·         ключ -GOST_R341012_256 задает использование алгоритма подписи - ГОСТ Р 34.10-2012 (ключ 256 бит).

·         ключ -fb64 задает месторасположение и формат представления запроса на сертификат; будет использован формат представления BASE64 с сохранением файла запроса в корень USB Flash накопителя под именем hub1-0.request.

Нажимайте предлагаемые клавиши на клавиатуре для инициализации БИО ДСЧ:

Progress: [********* ]

Press key: U

После завершения работы БИО ДСЧ файл запроса будет сохранен в корне USB Flash накопителя:

administrator@sterragate] dir media:1E181F1C181EF28F/

 1 -rwx 473 Thu Jul  4 10:40:32 2019 hub1-0.request

1.4.      Отмонтируйте и извлеките USB Flash накопитель (посмотреть точки монтирования можно при помощи команды run mount):

administrator@sterragate] run umount /media/1E181F1C181EF28F

2.    Выпуск сертификата криптошлюза на УЦ и импортирование сертификатов УЦ и криптошлюза в базу Продукта.

2.1.      Доставьте файл запроса на УЦ и выпустите по нему сертификат криптошлюза.

2.2.      Скопируйте выпущенный сертификат для криптошлюза под именем hub1-0.cer и сертификат УЦ под именем ca.cer в корень USB Flash накопителя.

2.3.      Вновь вставьте USB Flash накопитель, содержащий файлы сертификатов, в свободный порт USB на криптошлюзе.

2.4.      Убедитесь в наличии сертификатов на USB Flash накопителе:

administrator@sterragate] dir media:1E181F1C181EF28F/

 1 -rwx 592 Thu Jul  4 10:40:32 2019 ca.cer

 2 -rwx 804 Thu Jul  4 10:40:32 2019 hub1-0.cer

 3 -rwx 473 Thu Jul  4 10:40:32 2019 hub1-0.request

2.5.      Импортируйте сертификат УЦ в базу Продукта:

administrator@sterragate] run cert_mgr import -f media:1E181F1C181EF28F/ca.cer -t

·         ключ -f задает месторасположение файла сертификата;

·         ключ -t используется для импортирования доверенного (trusted) сертификата УЦ.

2.6.      Импортируйте сертификат криптошлюза в базу Продукта:

administrator@sterragate] run cert_mgr import -f media:1E181F1C181EF28F/hub1-0.cer

2.7.      Убедитесь, что сертификаты успешно импортированы в базу Продукта:

administrator@sterragate] run cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0

2.8.      Выполните проверку статуса сертификатов в базе Продукта:

administrator@sterragate] run cert_mgr check

1 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

                  Certificate can not be verified.

2 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0

                  Certificate can not be verified.

Настройка паролей доступа к консоли cisco-like

1.    Войдите в cisco-like консоль из CLI разграничения доступа:

administrator@sterragate] configure

sterragate login: cscons

Password:

S-Terra Gate 4.3.XXXXX (amd64)

sterragate#

2.    Смените пароль для пользователя cscons и на enable:

sterragate#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

sterragate(config)#username cscons secret 0 ПАРОЛЬ

sterragate(config)#enable secret 0 ПАРОЛЬ

Настройка сетевых параметров

1.    Задайте имя устройства:

sterragate(config)#hostname Hub1-0

2.    Включите внешний GigabitEthernet0/0 и внутренний GigabitEthernet0/1 интерфейсы:

Hub1-0(config)#interface range GigabitEthernet 0/0 - 1

Hub1-0(config-if-range)#no shutdown

Hub1-0(config-if-range)#exit

3.    Убедитесь, что интерфейсы административно включены и line protocol (способность интерфейса передавать пакеты в данный момент) находится в состоянии up:

Hub1-0(config)#do show interfaces

GigabitEthernet0/0 is up, line protocol is up

  Hardware address is 0050.569e.b06d

  MTU 1500 bytes

GigabitEthernet0/1 is up, line protocol is up

  Hardware address is 0050.569e.d3c3

  MTU 1500 bytes

...

4.    Задайте IP адрес в соответствии со схемой стенда на внешнем интерфейсе GigabitEthernet0/0:

Hub1-0(config)#interface GigabitEthernet 0/0

Hub1-0(config-if)#ip address 172.16.100.2 255.255.255.0

Hub1-0(config-if)#exit

5.    Задайте маршрут по умолчанию через устройство Router1:

Hub1-0(config)#ip route 0.0.0.0 0.0.0.0 172.16.100.1

6.    Проверьте доступность устройства Router1:

Hub1-0(config)#do ping 172.16.100.1

PING 172.16.100.1 (172.16.100.1) 100(128) bytes of data.

108 bytes from 172.16.100.1: icmp_seq=1 ttl=64 time=1.13 ms

108 bytes from 172.16.100.1: icmp_seq=2 ttl=64 time=0.237 ms

108 bytes from 172.16.100.1: icmp_seq=3 ttl=64 time=0.192 ms

108 bytes from 172.16.100.1: icmp_seq=4 ttl=64 time=0.200 ms

108 bytes from 172.16.100.1: icmp_seq=5 ttl=64 time=0.299 ms



--- 172.16.100.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4078ms

rtt min/avg/max/mdev = 0.192/0.411/1.131/0.362 ms

Hub1-0(config)#exit

Настройка L2

1.    Перейдите в linux bash:

administrator@Hub1-0] system

Entering system shell...

root@Hub1-0:~#

2.    Скопируйте Вашу лицензию на «С-Терра L2» в файл /opt/l2svc/etc/l2.lic:

root@Hub1-0:~# vim.tiny /opt/l2svc/etc/l2.lic

[license]

CustomerCode=XXXXX

ProductCode=L2VPN

LicenseNumber=XXXXX

LicenseCode=XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

3.    Создайте конфигурационный файл для перехвата и инкапсуляции фреймов:

root@Hub1-0:~# vim.tiny /opt/l2svc/etc/to_spoke1-0.conf

vif tap0

bridge br0

group_fwd_mask 16388

capture eth1

local 172.16.100.2

remote 172.16.1.2

port 50000

mssfix 1400

passtos

4.    Запустите сервис l2svc и добавьте его в автозапуск:

root@Hub1-0:~# systemctl start l2svc.service

root@Hub1-0:~# systemctl enable l2svc.service

Created symlink /etc/systemd/system/default.target.wants/l2svc.service → /lib/systemd/system/l2svc.service.

root@Hub1-0:~# systemctl status l2svc

● l2svc.service - S-Terra L2 Tunneling Service

   Loaded: loaded (/lib/systemd/system/l2svc.service; enabled; vendor preset: en

   Active: active (exited) since Thu 2020-12-03 12:51:32 MSK; 21s ago

  Process: 1618 ExecStart=/opt/l2svc/bin/l2svc.sh start (code=exited, status=0/S

 Main PID: 1618 (code=exited, status=0/SUCCESS)

    Tasks: 0 (limit: 9830)

   CGroup: /system.slice/l2svc.service



Dec 03 12:51:32 Hub1-0 systemd[1]: Starting S-Terra L2 Tunneling Service...

Dec 03 12:51:32 Hub1-0 l2svc[1618]: S-Terra L2 for Linux 4.3.21231

Dec 03 12:51:32 Hub1-0 l2svc[1618]: License OK

Dec 03 12:51:32 Hub1-0 systemd[1]: Started S-Terra L2 Tunneling Service.

5.    Убедитесь, что необходимые виртуальные интерфейсы (tap0 и br0) созданы:

root@Hub1-0:~# ip address show

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    inet 127.0.0.1/8 scope host lo

       valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000

    link/ether 00:50:56:9e:15:b5 brd ff:ff:ff:ff:ff:ff

    inet 172.16.100.2/24 brd 172.16.100.255 scope global eth0

       valid_lft forever preferred_lft forever

3: eth1: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1500 qdisc mq master br0 state UP group default qlen 1000

    link/ether 00:50:56:9e:e4:c9 brd ff:ff:ff:ff:ff:ff

4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000

    link/ether 00:50:56:9e:49:b6 brd ff:ff:ff:ff:ff:ff

5: tap0: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br0 state UNKNOWN group default qlen 1000

    link/ether 32:7a:91:50:af:21 brd ff:ff:ff:ff:ff:ff

6: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000

    link/ether 00:50:56:9e:e4:c9 brd ff:ff:ff:ff:ff:ff

Если по какой-то причине интерфейсы не создались или произошли другие ошибки, то можно посмотреть информацию о проблеме при помощи команды:

root@Hub1-0:~# journalctl -xe -u l2svc_s@to_spoke1-0.service

где to_spoke1-0 - имя конфигурационного файла.

Настройка шифрования

1.    Параметры IKE.

1.1.      Укажите в качестве типа идентификатора, используемого в рамках протокола IKE, отличительное имя (Distinguished Name, DN):

Hub1-0(config)#crypto isakmp identity dn

По умолчанию отличительное имя будет взято из сертификата устройства, например, для Hub1-0 это «C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0».

1.2.      Настройте параметры DPD (deep peer detection):

Hub1-0(config)#crypto isakmp keepalive 3 2

Hub1-0(config)#crypto isakmp keepalive retry-count 5

Пояснение:

Если в течение 3 секунд отсутствует входящий трафик в IPsec туннеле, то с интервалом в 2 секунды посылается 5 keepalive пакетов в рамках IKE туннеля, чтобы удостовериться в работоспособности туннеля. Если партнер не отвечает на keepalive пакеты, то соответствующий IKE туннель и связанные с ним IPsec туннели уничтожаются. В случае наличия исходящего защищаемого трафика происходит попытка создания новых IKE/IPsec туннелей.

1.3.      Включите фрагментацию IKE пакетов:

Hub1-0(config)#crypto isakmp fragmentation

1.4.      Включите случайный разброс времени жизни IKE и IPsec SA, чтобы снизить нагрузку на шлюз (позволяет избежать единовременное массовое пересоздания SA):

Hub1-0(config)#crypto isakmp security-association lifetime delta 50

1.5.      Увеличьте допустимое количество одновременно инициируемых IKE сессий (не путать с общим количеством IKE сессий) для всех партнёров (значение по умолчанию 30):

Hub1-0(config)#crypto isakmp initiator-sessions-max 100

1.6.      Увеличьте допустимое количество одновременных IKE обменов, проводимых шлюзом со всеми партнерами в качестве ответчика (не путать с общим количеством IKE сессий; значение по умолчанию 20):

Hub1-0(config)#crypto isakmp responder-sessions-max 100

1.7.      Создайте политику, описывающую параметры IKE туннеля:

Hub1-0(config)#crypto isakmp policy 1

Hub1-0(config-isakmp)# encryption gost

Hub1-0(config-isakmp)# hash gost341112-256-tc26

Hub1-0(config-isakmp)# authentication gost-sig

Hub1-0(config-isakmp)# group vko2

Hub1-0(config-isakmp)# exit

Рекомендуется использовать одну политику для IKE туннелей. Несколько политик может потребоваться в том случае, если необходимо обеспечить совместимость со старыми версиями Продуктов, в которых нет поддержки новых алгоритмов.

2.    Параметры IPsec.

2.1.      Задайте комбинированный алгоритм шифрования и имитозащиты (набор преобразований) для трафика:

Hub1-0(config)# crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit

Hub1-0(cfg-crypto-trans)#exit

2.2.      Создайте список доступа (ACL) для трафика, который нужно защищать между центральным офисом и филиалом:

Hub1-0(config)#ip access-list extended IPSEC_ACl_HUB1-0_AND_SPOKE1-0

Hub1-0(config-ext-nacl)#permit udp host 172.16.100.2 eq 50000 host 172.16.1.2 eq 50000

Hub1-0(config-ext-nacl)#exit

Hub1-0(config)#

2.3.      Создайте крипто-карту (имя VPN, раздел 1):

Hub1-0(config)#crypto map VPN 1 ipsec-isakmp

2.3.1      Укажите список доступа для защищаемого трафика:

Hub1-0(config-crypto-map)# match address IPSEC_ACl_HUB1-0_AND_SPOKE1-0

2.3.2      Укажите при помощи какого набора алгоритмов нужно защищать трафик:

Hub1-0(config-crypto-map)# set transform-set GOST_ENCRYPT_AND_INTEGRITY

2.3.3      Укажите IP адрес партнера по IPsec, в данном сценарии это внешний IP адрес устройства Spoke1:

Hub1-0(config-crypto-map)# set peer 172.16.1.2

2.3.4      Увеличьте лимит по трафику до максимального значения для IPsec SA:

Hub1(config-crypto-map)#set security-association lifetime kilobytes 4294967295

2.3.5      Обязательно отключите историю удаленных туннелей (если не отключить, то могут быть проблемы с построением IPsec туннелей с устройствами, которые находятся за NAT):

Hub1-0(config-crypto-map)# set dead-connection history off

Hub1-0(config-crypto-map)#exit

2.4.      Прикрепите созданную крипто-карту VPN к внешнему интерфейсу GigabitEthernet0/0:

Hub1-0(config)#interface GigabitEthernet0/0

Hub1-0(config-if)# crypto map VPN

2.5.      Примените настройки:

Hub1-0(config-if)#end

Настройка политики обработки СОС (CRL)

1.    Включите проверку СОС:

Hub1-0#configure terminal

Hub1-0(config)# crypto pki trustpoint s-terra_technological_trustpoint

Hub1-0(ca-trustpoint)# revocation-check crl

Если по обоснованным причинам использование СОС невозможно, то выключите проверку СОС и не включайте автоматическую загрузку СОС:

Hub1-0(ca-trustpoint)# revocation-check none

2.    Включите автоматическую загрузку и импортирование в базу Продукта списка отозванных сертификатов с HTTP сервера CRL_distribution_point:

Hub1-0(ca-trustpoint)# crl download group ROOTCA http://172.16.101.15/certcrl.crl

3.    Настройте периодичность загрузки СОС в 60 минут (по умолчанию 24 часа):

Hub1-0(ca-trustpoint)# crl download time 60

4.    Примените настройки:

Hub1-0(ca-trustpoint)#end

5.    Проверьте загружен ли СОС в базу Продукта:

Hub1-0#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Если СОС не загрузился, то проверьте файл журнала, например:

Hub1-0#run grep getcrls_daemon /var/log/cspvpngate.log

Примечание: чтобы не ждать следующего периода загрузки СОС можно перезапустить сервис getcrls вручную:

Hub1-0#run systemctl restart getcrls.service

6.    Выполните проверку статуса сертификатов в базе Продукта:

Hub1-0#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0

Настройка криптошлюза Hub1-0 завершена.

В Приложении представлены тексты конфигураций для криптошлюза Hub1-0:

·         текст консоли cisco-like;

·         текст LSP.



Настройка криптошлюза Hub1-1

Настройка криптошлюза происходит аналогично настройке Hub1-0.

В Приложении представлены тексты конфигураций для криптошлюза Hub1-1:

·         текст консоли cisco-like;

·         текст LSP;

·         текст конфигурации «С-Терра L2».

Настройка криптошлюза Spoke1-0

Настройка криптошлюза происходит аналогично настройке Spoke1-0.

В Приложении представлены тексты конфигураций для криптошлюза Spoke1-0:

·         текст консоли cisco-like;

·         текст LSP;

·         текст конфигурации «С-Терра L2».

Настройка криптошлюза Spoke1-1

Настройка криптошлюза происходит аналогично настройке Spoke1-1.

В Приложении представлены тексты конфигураций для криптошлюза Spoke1-1:

·         текст консоли cisco-like;

·         текст LSP;

·         текст конфигурации «С-Терра L2».



Проверка работоспособности стенда

Проверку работоспособности нужно выполнять после завершения настройки всех устройств стенда.

Проверка IP связности

1.    Проверьте, что с криптошлюзов Hub1-0, Hub1-1 и Spoke1-0, Spoke1-1 по ICMP доступен шлюз по умолчанию (Router1). Для этого выполните команду ping из cisco-like консоли криптошлюзов.

Hub1-0#ping 172.16.100.1

PING 172.16.100.1 (172.16.100.1) 100(128) bytes of data.

108 bytes from 172.16.100.1: icmp_seq=1 ttl=64 time=0.918 ms

108 bytes from 172.16.100.1: icmp_seq=2 ttl=64 time=0.250 ms

108 bytes from 172.16.100.1: icmp_seq=3 ttl=64 time=0.306 ms

108 bytes from 172.16.100.1: icmp_seq=4 ttl=64 time=0.225 ms

108 bytes from 172.16.100.1: icmp_seq=5 ttl=64 time=0.238 ms



--- 172.16.100.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4081ms

rtt min/avg/max/mdev = 0.225/0.387/0.918/0.267 ms

Hub1-1#ping 172.16.100.1

PING 172.16.100.1 (172.16.100.1) 100(128) bytes of data.

108 bytes from 172.16.100.1: icmp_seq=1 ttl=64 time=0.495 ms

108 bytes from 172.16.100.1: icmp_seq=2 ttl=64 time=0.363 ms

108 bytes from 172.16.100.1: icmp_seq=3 ttl=64 time=0.439 ms

108 bytes from 172.16.100.1: icmp_seq=4 ttl=64 time=0.331 ms

108 bytes from 172.16.100.1: icmp_seq=5 ttl=64 time=0.352 ms



--- 172.16.100.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4033ms

rtt min/avg/max/mdev = 0.331/0.396/0.495/0.061 ms

Spoke1-0#ping 172.16.1.1

PING 172.16.1.1 (172.16.1.1) 100(128) bytes of data.

108 bytes from 172.16.1.1: icmp_seq=1 ttl=64 time=0.771 ms

108 bytes from 172.16.1.1: icmp_seq=2 ttl=64 time=0.282 ms

108 bytes from 172.16.1.1: icmp_seq=3 ttl=64 time=0.276 ms

108 bytes from 172.16.1.1: icmp_seq=4 ttl=64 time=0.268 ms

108 bytes from 172.16.1.1: icmp_seq=5 ttl=64 time=0.244 ms



--- 172.16.1.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4096ms

rtt min/avg/max/mdev = 0.244/0.368/0.771/0.202 ms

Spoke1-1#ping 172.16.1.1

PING 172.16.1.1 (172.16.1.1) 100(128) bytes of data.

108 bytes from 172.16.1.1: icmp_seq=1 ttl=64 time=0.566 ms

108 bytes from 172.16.1.1: icmp_seq=2 ttl=64 time=0.265 ms

108 bytes from 172.16.1.1: icmp_seq=3 ttl=64 time=0.372 ms

108 bytes from 172.16.1.1: icmp_seq=4 ttl=64 time=0.398 ms

108 bytes from 172.16.1.1: icmp_seq=5 ttl=64 time=0.384 ms



--- 172.16.1.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4103ms

rtt min/avg/max/mdev = 0.265/0.397/0.566/0.096 ms

Видно, что устройство Router1 доступно по ICMP со всех криптошлюзов.

2.    Проверьте, что с криптошлюза Hub1-0 доступен по ICMP криптошлюз Spoke1-0 (по внешним интерфейсам), а с Hub1-1 доступен Spoke1-1. Для этого выполните команду ping из cisco-like консоли криптошлюзов.

Hub1-0#ping 172.16.1.2

PING 172.16.1.2 (172.16.1.2) 100(128) bytes of data.

108 bytes from 172.16.1.2: icmp_seq=1 ttl=63 time=0.927 ms

108 bytes from 172.16.1.2: icmp_seq=2 ttl=63 time=0.810 ms

108 bytes from 172.16.1.2: icmp_seq=3 ttl=63 time=0.886 ms

108 bytes from 172.16.1.2: icmp_seq=4 ttl=63 time=0.802 ms

108 bytes from 172.16.1.2: icmp_seq=5 ttl=63 time=0.761 ms



--- 172.16.1.2 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4005ms

rtt min/avg/max/mdev = 0.761/0.837/0.927/0.063 ms

Hub1-1#ping 172.16.1.3

PING 172.16.1.3 (172.16.1.3) 100(128) bytes of data.

108 bytes from 172.16.1.3: icmp_seq=1 ttl=63 time=0.901 ms

108 bytes from 172.16.1.3: icmp_seq=2 ttl=63 time=0.693 ms

108 bytes from 172.16.1.3: icmp_seq=3 ttl=63 time=0.697 ms

108 bytes from 172.16.1.3: icmp_seq=4 ttl=63 time=0.790 ms

108 bytes from 172.16.1.3: icmp_seq=5 ttl=63 time=0.613 ms



--- 172.16.1.3 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4060ms

rtt min/avg/max/mdev = 0.613/0.738/0.901/0.104 ms

Видно, что с криптошлюза Hub1-0 доступен по ICMP криптошлюз Spoke1-0 и с криптошлюза Hub1-1 доступен криптошлюз Spoke1-1.

Проверка PKI

1.    Проверьте, что на криптошлюзах Hub1-0, Hub1-1 и Spoke1-0, Spoke1-1 СОС импортирован в базу Продукта. Для этого выполните команду run cert_mgr show из cisco-like консоли криптошлюзов.

Hub1-0#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0

2 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Spoke1-0#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1-0

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Hub1-1#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-1

2 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Spoke1-1#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1-1

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Видно, что на криптошлюзах Hub1-0, Hub1-1 и Spoke1-0, Spoke1-1 СОС импортирован в базу Продукта. Если этого не произошло, то проверьте файл журнала (команда run grep getcrls_daemon /var/log/cspvpngate.log) и, при необходимости, перезапустите сервис автоматической загрузки СОС (команда run systemctl restart getcrls.service).

2.    Проверьте, что на всех криптошлюзах статус всех сертификатов Active. Для этого выполните команду run cert_mgr check из cisco-like консоли криптошлюзов.

Hub1-0#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-0

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Spoke1-0#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1-0

Hub1-1#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1-1

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Spoke1-1#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1-1

Видно, что на криптошлюзах Hub1-0, Hub1-1 и Spoke1-0, Spoke1-1 статус всех сертификатов Active. Если статус Inactive, то проверьте загружен ли СОС в базу Продукта и правильность установки даты и времени.

Проверка построения защищенного соединения

1.    Инициируйте построение защищенного соединения между криптошлюзами при помощи ICMP трафика, посылаемого с устройства host-behind-spoke1 на host-behind-hub1 (можно и наоборот). Для этого выполните команду ping из linux bash консоли защищаемого устройства host-behind-spoke1.

root@host-behind-spoke1:~# ping 192.168.100.100 -c 5

PING 192.168.100.100 (192.168.100.100) 56(84) bytes of data.

64 bytes from 192.168.100.100: icmp_seq=1 ttl=62 time=884 ms

64 bytes from 192.168.100.100: icmp_seq=2 ttl=62 time=0.721 ms

64 bytes from 192.168.100.100: icmp_seq=3 ttl=62 time=0.880 ms

64 bytes from 192.168.100.100: icmp_seq=4 ttl=62 time=0.819 ms

64 bytes from 192.168.100.100: icmp_seq=5 ttl=62 time=0.781 ms



--- 192.168.100.100 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4068ms

rtt min/avg/max/mdev = 0.721/177.445/884.027/353.291 ms

2.    Проверьте, что на криптошлюзах установлено защищенное IPsec соединение. Для проверки выполните команду run sa_mgr show из cisco-like консоли криптошлюзов.

Hub1-0#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 18 (172.16.100.2,500)-(172.16.1.2,500) active 3100 3028



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (172.16.100.2,50000)-(172.16.1.2,50000) 17 ESP tunn 2576 2936

Spoke1-0#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 18 (172.16.1.2,500)-(172.16.100.2,500) active 3128 3200



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (172.16.1.2,50000)-(172.16.100.2,50000) 17 ESP tunn 3416 3160

Hub1-1#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 19 (172.16.100.3,500)-(172.16.1.3,500) active 3800 3728



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (172.16.100.3,50000)-(172.16.1.3,50000) 17 ESP tunn 5128 5192

Spoke1-1#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 18 (172.16.1.3,500)-(172.16.100.3,500) active 3728 3800



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (172.16.1.3,50000)-(172.16.100.3,50000) 17 ESP tunn 5776 5608

Видно, что на криптошлюзах установлено защищенное IPsec соединение. Если этого не произошло, то проверьте файл журнала (команда run less /var/log/cspvpngate.log). При необходимости увеличьте уровень логирования с помощью (команда logging trap debugging в консоли cisco-like) и заново инициируйте защищенное соединение.

Проверка отказоустойчивости

1.     Посылайте с устройства host-behind-spoke1 на host-behind-hub1 защищаемый ICMP-трафик:

root@host-behind-spoke1:~# ping 192.168.100.100

PING 192.168.100.100 (192.168.100.100) 56(84) bytes of data.

64 bytes from 192.168.100.100: icmp_seq=1 ttl=64 time=3.54 ms

64 bytes from 192.168.100.100: icmp_seq=2 ttl=64 time=2.33 ms

64 bytes from 192.168.100.100: icmp_seq=3 ttl=64 time=2.49 ms

64 bytes from 192.168.100.100: icmp_seq=4 ttl=64 time=2.26 ms

64  bytes from 192.168.100.100: icmp_seq=5 ttl=64 time=2.32 ms

...

2.     Смоделируйте отказ канала связи, например, отключив сетевой кабель внешнего интерфейса, на том криптошлюзе из резервного ЦОДа (Spoke1-0 или Spoke1-1), через который в данный момент идет защищаемый ICMP трафик от 192.168.100.101 к 192.168.100.100. Определить криптошлюз, через который в данный момент идет требуемый трафик, можно при помощи запуска утилиты tcpdump на capture интерфейсе.

3.     При помощи диагностических команд, выполняемых на коммутаторах Int-switch1-Spoke1, Int-switch1-Hub1, убедитесь в том, что сетевые интерфейсы, которые были подключены к криптошлюзам, через которые шел защищаемый ICMP трафик от 192.168.100.101 к 192.168.100.100, переведены в неактивное состояние (с точки зрения протокола LACP).

4.     Подождите некоторое время пока протокол LACP перебалансирует трафик на рабочую пару криптошлюзов. Убедиться в этом можно также при помощи запуска утилиты tcpdump на capture интерфейсе.

5.     Как только произошла перебалансировка трафика, убедитесь в том, что в IPsec туннелях рабочей пары криптошлюзов симметрично увеличиваются счетчики Sent и Rcvd. Для просмотра счетчиков выполните команду run sa_mgr show из cisco-like консоли криптошлюзов.

При наличии отклонений проанализируйте журналы на криптошлюзах. Сделать это можно при помощи команд из linux bash:

less /var/log/cspvpngate.log

и

journalctl -xe -u l2svc_s@<l2svc_конфиг>.service

(где <l2svc_конфиг> - название файла конфигураций для L2).



Приложение

Конфигурации криптошлюза Hub1-0

1.    Консоль cisco-like:

!

version 12.4

no service password-encryption

!

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp fragmentation

crypto isakmp security-association lifetime delta 50

crypto isakmp initiator-sessions-max 100

crypto isakmp responder-sessions-max 100

crypto isakmp keepalive 3

crypto isakmp keepalive retry-count 5

username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0

aaa new-model

!

!

hostname Hub1-0

enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==

!

!

!

!

!

crypto isakmp policy 1

 encr gost

 hash gost341112-256-tc26

 authentication gost-sig

 group vko2

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit

!

ip access-list extended IPSEC_ACl_HUB1-0_AND_SPOKE1-0

 permit udp host 172.16.100.2 eq 50000 host 172.16.1.2 eq 50000

!

!

crypto map VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1-0_AND_SPOKE1-0

 set transform-set GOST_ENCRYPT_AND_INTEGRITY

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.1.2

 set dead-connection history off

!

interface GigabitEthernet0/0

 ip address 172.16.100.2 255.255.255.0

 crypto map VPN

!

interface GigabitEthernet0/1

 no ip address

!

interface GigabitEthernet0/2

 no ip address

!

!

ip route 0.0.0.0 0.0.0.0 172.16.100.1

!

crypto pki trustpoint s-terra_technological_trustpoint

 revocation-check crl

 crl download group ROOTCA http://172.16.101.15/certcrl.crl

 crl download time 60

crypto pki certificate chain s-terra_technological_trustpoint

certificate 58E026BFD6D625BE4582C16C6189C183

30820227308201D4A003020102021058E026BFD6D625BE4582C16C6189C18330

...

ADE9BB6B223814A76CEC9E9BD24ECA72A6AE472E96144F5AAA08F9CDC3DA5457

AD4F8901771632E0A0AF83



quit

!

end

2.    Конфигурация LSP:

#   This is automatically generated LSP

#

#   Conversion Date/Time:   Thu Dec  3 12:51:31 2020



GlobalParameters(

    Title                       = "This LSP was automatically generated by CSP Converter at Thu Dec  3 12:51:31 2020 (user: cscons)"

    Version                     = LSP_4_3

    CRLHandlingMode             = ENABLE

    PreserveIPsecSA             = FALSE

)



RoutingTable(

    Routes =

        Route(

            Destination = 0.0.0.0/0

            Gateway = 172.16.100.1

        )

)



FirewallParameters(

    TCPSynSentTimeout = 30

    TCPFinTimeout = 5

    TCPClosedTimeout = 30

    TCPSynRcvdTimeout = 30

    TCPEstablishedTimeout = 3600

    TCPHalfOpenLow = 400

    TCPHalfOpenMax = 500

    TCPSessionRateLow = 400

    TCPSessionRateMax = 500

)



IKETransform crypto:isakmp:policy:1

(

    CipherAlg   = "G2814789CPRO1-K256-CBC-65534"

    HashAlg     = "GR341112_256TC26-65128"

    GroupID     = VKO2_1B

    RestrictAuthenticationTo = GOST_SIGN

    LifetimeSeconds = 86400

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "G2814789CPRO2-K288-CNTMAC-253"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



IKEParameters(

    FragmentSize = 576

    SALifetimeDelta = 50

    InitiatorSessionsMax = 100

    ResponderSessionsMax = 100

)



AuthMethodGOSTSign GOST:Sign

(

    LocalID        =  IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

    SendRequestMode    =  ALWAYS

    SendCertMode       =  ALWAYS

)



IKERule IKERule:VPN:1

(

    IKEPeerIPFilter = 172.16.1.2

    Transform = crypto:isakmp:policy:1

    AggrModeAuthMethod  = GOST:Sign

    MainModeAuthMethod  = GOST:Sign

    DPDIdleDuration     = 3

    DPDResponseDuration = 2

    DPDRetries          = 5

    Priority            = 10

)



IPsecAction IPsecAction:VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.1.2

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:VPN:1

)



FilterChain IPsecPolicy:VPN (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 172.16.100.2

        DestinationIP = 172.16.1.2

        ProtocolID = 17

        SourcePort = 50000

        DestinationPort = 50000

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >

        LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1-0_AND_SPOKE1-0"

    )

)



NetworkInterface (

    LogicalName = "GigabitEthernet0/0"

    IPsecPolicy = IPsecPolicy:VPN

)



3.    Конфигурация «С-Терра L2»:

3.1.      Файл /opt/l2svc/etc/to_spoke1-0.conf

vif tap0

bridge br0

group_fwd_mask 16388

capture eth1

local 172.16.100.2

remote 172.16.1.2

port 50000

mssfix 1400

passtos

Конфигурации криптошлюза Hub1-1

1.    Консоль cisco-like:

!

version 12.4

no service password-encryption

!

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp fragmentation

crypto isakmp security-association lifetime delta 50

crypto isakmp initiator-sessions-max 100

crypto isakmp responder-sessions-max 100

crypto isakmp keepalive 3

crypto isakmp keepalive retry-count 5

username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0

aaa new-model

!

!

hostname Hub1-1

enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==

!

!

!

!

!

crypto isakmp policy 1

 encr gost

 hash gost341112-256-tc26

 authentication gost-sig

 group vko2

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit

!

ip access-list extended IPSEC_ACl_HUB1-1_AND_SPOKE1-1

 permit udp host 172.16.100.3 eq 50000 host 172.16.1.3 eq 50000

!

!

crypto map VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1-1_AND_SPOKE1-1

 set transform-set GOST_ENCRYPT_AND_INTEGRITY

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.1.3

 set dead-connection history off

!

interface GigabitEthernet0/0

 ip address 172.16.100.3 255.255.255.0

 crypto map VPN

!

interface GigabitEthernet0/1

 no ip address

!

interface GigabitEthernet0/2

 no ip address

!

!

ip route 0.0.0.0 0.0.0.0 172.16.100.1

!

crypto pki trustpoint s-terra_technological_trustpoint

 revocation-check crl

 crl download group ROOTCA http://172.16.101.15/certcrl.crl

 crl download time 60

crypto pki certificate chain s-terra_technological_trustpoint

certificate 58E026BFD6D625BE4582C16C6189C183

30820227308201D4A003020102021058E026BFD6D625BE4582C16C6189C18330

...

ADE9BB6B223814A76CEC9E9BD24ECA72A6AE472E96144F5AAA08F9CDC3DA5457

AD4F8901771632E0A0AF83



quit

!

end

2.    Конфигурация LSP:

#   This is automatically generated LSP

#

#   Conversion Date/Time:   Thu Dec  3 12:52:38 2020



GlobalParameters(

    Title                       = "This LSP was automatically generated by CSP Converter at Thu Dec  3 12:52:38 2020 (user: cscons)"

    Version                     = LSP_4_3

    CRLHandlingMode             = ENABLE

    PreserveIPsecSA             = FALSE

)



RoutingTable(

    Routes =

        Route(

            Destination = 0.0.0.0/0

            Gateway = 172.16.100.1

        )

)



FirewallParameters(

    TCPSynSentTimeout = 30

    TCPFinTimeout = 5

    TCPClosedTimeout = 30

    TCPSynRcvdTimeout = 30

    TCPEstablishedTimeout = 3600

    TCPHalfOpenLow = 400

    TCPHalfOpenMax = 500

    TCPSessionRateLow = 400

    TCPSessionRateMax = 500

)



IKETransform crypto:isakmp:policy:1

(

    CipherAlg   = "G2814789CPRO1-K256-CBC-65534"

    HashAlg     = "GR341112_256TC26-65128"

    GroupID     = VKO2_1B

    RestrictAuthenticationTo = GOST_SIGN

    LifetimeSeconds = 86400

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "G2814789CPRO2-K288-CNTMAC-253"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



IKEParameters(

    FragmentSize = 576

    SALifetimeDelta = 50

    InitiatorSessionsMax = 100

    ResponderSessionsMax = 100

)



AuthMethodGOSTSign GOST:Sign

(

    LocalID        =  IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

    SendRequestMode    =  ALWAYS

    SendCertMode       =  ALWAYS

)



IKERule IKERule:VPN:1

(

    IKEPeerIPFilter = 172.16.1.3

    Transform = crypto:isakmp:policy:1

    AggrModeAuthMethod  = GOST:Sign

    MainModeAuthMethod  = GOST:Sign

    DPDIdleDuration     = 3

    DPDResponseDuration = 2

    DPDRetries          = 5

    Priority            = 10

)



IPsecAction IPsecAction:VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.1.3

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:VPN:1

)



FilterChain IPsecPolicy:VPN (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 172.16.100.3

        DestinationIP = 172.16.1.3

        ProtocolID = 17

        SourcePort = 50000

        DestinationPort = 50000

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >

        LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1-1_AND_SPOKE1-1"

    )

)



NetworkInterface (

    LogicalName = "GigabitEthernet0/0"

    IPsecPolicy = IPsecPolicy:VPN

)



3.    Конфигурация «С-Терра L2»:

3.1.      Файл /opt/l2svc/etc/to_spoke1-1.conf

vif tap0

bridge br0

group_fwd_mask 16388

capture eth1

local 172.16.100.3

remote 172.16.1.3

port 50000

mssfix 1400

passtos

Конфигурации криптошлюза Spoke1-0

1.    Консоль cisco-like:

!

version 12.4

no service password-encryption

!

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp fragmentation

crypto isakmp security-association lifetime delta 50

crypto isakmp initiator-sessions-max 100

crypto isakmp responder-sessions-max 100

crypto isakmp keepalive 3

crypto isakmp keepalive retry-count 5

username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0

aaa new-model

!

!

hostname Spoke1-0

enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==

!

!

!

!

!

crypto isakmp policy 1

 encr gost

 hash gost341112-256-tc26

 authentication gost-sig

 group vko2

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit

!

ip access-list extended IPSEC_ACl_HUB1-0_AND_SPOKE1-0

 permit udp host 172.16.1.2 eq 50000 host 172.16.100.2 eq 50000

!

!

crypto map VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1-0_AND_SPOKE1-0

 set transform-set GOST_ENCRYPT_AND_INTEGRITY

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.100.2

 set dead-connection history off

!

interface GigabitEthernet0/0

 ip address 172.16.1.2 255.255.255.0

 crypto map VPN

!

interface GigabitEthernet0/1

 no ip address

!

interface GigabitEthernet0/2

 no ip address

!

!

ip route 0.0.0.0 0.0.0.0 172.16.1.1

!

crypto pki trustpoint s-terra_technological_trustpoint

 revocation-check crl

 crl download group ROOTCA http://172.16.101.15/certcrl.crl

 crl download time 60

crypto pki certificate chain s-terra_technological_trustpoint

certificate 58E026BFD6D625BE4582C16C6189C183

30820227308201D4A003020102021058E026BFD6D625BE4582C16C6189C18330

...

ADE9BB6B223814A76CEC9E9BD24ECA72A6AE472E96144F5AAA08F9CDC3DA5457

AD4F8901771632E0A0AF83



quit

!

end

2.    Конфигурация LSP:

#   This is automatically generated LSP

#

#   Conversion Date/Time:   Thu Dec  3 12:53:45 2020



GlobalParameters(

    Title                       = "This LSP was automatically generated by CSP Converter at Thu Dec  3 12:53:45 2020 (user: cscons)"

    Version                     = LSP_4_3

    CRLHandlingMode             = ENABLE

    PreserveIPsecSA             = FALSE

)



RoutingTable(

    Routes =

        Route(

            Destination = 0.0.0.0/0

            Gateway = 172.16.1.1

        )

)



FirewallParameters(

    TCPSynSentTimeout = 30

    TCPFinTimeout = 5

    TCPClosedTimeout = 30

    TCPSynRcvdTimeout = 30

    TCPEstablishedTimeout = 3600

    TCPHalfOpenLow = 400

    TCPHalfOpenMax = 500

    TCPSessionRateLow = 400

    TCPSessionRateMax = 500

)



IKETransform crypto:isakmp:policy:1

(

    CipherAlg   = "G2814789CPRO1-K256-CBC-65534"

    HashAlg     = "GR341112_256TC26-65128"

    GroupID     = VKO2_1B

    RestrictAuthenticationTo = GOST_SIGN

    LifetimeSeconds = 86400

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "G2814789CPRO2-K288-CNTMAC-253"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



IKEParameters(

    FragmentSize = 576

    SALifetimeDelta = 50

    InitiatorSessionsMax = 100

    ResponderSessionsMax = 100

)



AuthMethodGOSTSign GOST:Sign

(

    LocalID        =  IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

    SendRequestMode    =  ALWAYS

    SendCertMode       =  ALWAYS

)



IKERule IKERule:VPN:1

(

    IKEPeerIPFilter = 172.16.100.2

    Transform = crypto:isakmp:policy:1

    AggrModeAuthMethod  = GOST:Sign

    MainModeAuthMethod  = GOST:Sign

    DPDIdleDuration     = 3

    DPDResponseDuration = 2

    DPDRetries          = 5

    Priority            = 10

)



IPsecAction IPsecAction:VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.100.2

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:VPN:1

)



FilterChain IPsecPolicy:VPN (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 172.16.1.2

        DestinationIP = 172.16.100.2

        ProtocolID = 17

        SourcePort = 50000

        DestinationPort = 50000

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >

        LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1-0_AND_SPOKE1-0"

    )

)



NetworkInterface (

    LogicalName = "GigabitEthernet0/0"

    IPsecPolicy = IPsecPolicy:VPN

)



3.    Конфигурация «С-Терра L2»:

3.1.      Файл /opt/l2svc/etc/to_hub1-0.conf

vif tap0

bridge br0

group_fwd_mask 16388

capture eth1

local 172.16.1.2

remote 172.16.100.2

port 50000

mssfix 1400

Конфигурации криптошлюза Spoke1-1

1.    Консоль cisco-like:

!

version 12.4

no service password-encryption

!

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp fragmentation

crypto isakmp security-association lifetime delta 50

crypto isakmp initiator-sessions-max 100

crypto isakmp responder-sessions-max 100

crypto isakmp keepalive 3

crypto isakmp keepalive retry-count 5

username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0

aaa new-model

!

!

hostname Spoke1-1

enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==

!

!

!

!

!

crypto isakmp policy 1

 encr gost

 hash gost341112-256-tc26

 authentication gost-sig

 group vko2

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit

!

ip access-list extended IPSEC_ACl_HUB1-1_AND_SPOKE1-1

 permit udp host 172.16.1.3 eq 50000 host 172.16.100.3 eq 50000

!

!

crypto map VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1-1_AND_SPOKE1-1

 set transform-set GOST_ENCRYPT_AND_INTEGRITY

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.100.3

 set dead-connection history off

!

interface GigabitEthernet0/0

 ip address 172.16.1.3 255.255.255.0

 crypto map VPN

!

interface GigabitEthernet0/1

 no ip address

!

interface GigabitEthernet0/2

 no ip address

!

!

ip route 0.0.0.0 0.0.0.0 172.16.1.1

!

crypto pki trustpoint s-terra_technological_trustpoint

 revocation-check crl

 crl download group ROOTCA http://172.16.101.15/certcrl.crl

 crl download time 60

crypto pki certificate chain s-terra_technological_trustpoint

certificate 58E026BFD6D625BE4582C16C6189C183

30820227308201D4A003020102021058E026BFD6D625BE4582C16C6189C18330

...

ADE9BB6B223814A76CEC9E9BD24ECA72A6AE472E96144F5AAA08F9CDC3DA5457

AD4F8901771632E0A0AF83



quit

!

end

2.    Конфигурация LSP:

#   This is automatically generated LSP

#

#   Conversion Date/Time:   Thu Dec  3 12:54:52 2020



GlobalParameters(

    Title                       = "This LSP was automatically generated by CSP Converter at Thu Dec  3 12:54:52 2020 (user: cscons)"

    Version                     = LSP_4_3

    CRLHandlingMode             = ENABLE

    PreserveIPsecSA             = FALSE

)



RoutingTable(

    Routes =

        Route(

            Destination = 0.0.0.0/0

            Gateway = 172.16.1.1

        )

)



FirewallParameters(

    TCPSynSentTimeout = 30

    TCPFinTimeout = 5

    TCPClosedTimeout = 30

    TCPSynRcvdTimeout = 30

    TCPEstablishedTimeout = 3600

    TCPHalfOpenLow = 400

    TCPHalfOpenMax = 500

    TCPSessionRateLow = 400

    TCPSessionRateMax = 500

)



IKETransform crypto:isakmp:policy:1

(

    CipherAlg   = "G2814789CPRO1-K256-CBC-65534"

    HashAlg     = "GR341112_256TC26-65128"

    GroupID     = VKO2_1B

    RestrictAuthenticationTo = GOST_SIGN

    LifetimeSeconds = 86400

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "G2814789CPRO2-K288-CNTMAC-253"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



IKEParameters(

    FragmentSize = 576

    SALifetimeDelta = 50

    InitiatorSessionsMax = 100

    ResponderSessionsMax = 100

)



AuthMethodGOSTSign GOST:Sign

(

    LocalID        =  IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

    SendRequestMode    =  ALWAYS

    SendCertMode       =  ALWAYS

)



IKERule IKERule:VPN:1

(

    IKEPeerIPFilter = 172.16.100.3

    Transform = crypto:isakmp:policy:1

    AggrModeAuthMethod  = GOST:Sign

    MainModeAuthMethod  = GOST:Sign

    DPDIdleDuration     = 3

    DPDResponseDuration = 2

    DPDRetries          = 5

    Priority            = 10

)



IPsecAction IPsecAction:VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.100.3

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:VPN:1

)



FilterChain IPsecPolicy:VPN (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 172.16.1.3

        DestinationIP = 172.16.100.3

        ProtocolID = 17

        SourcePort = 50000

        DestinationPort = 50000

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >

        LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1-1_AND_SPOKE1-1"

    )

)



NetworkInterface (

    LogicalName = "GigabitEthernet0/0"

    IPsecPolicy = IPsecPolicy:VPN

)



3.    Конфигурация «С-Терра L2»:

3.1.      Файл /opt/l2svc/etc/to_hub1-1.conf

vif tap0

bridge br0

group_fwd_mask 16388

capture eth1

local 172.16.1.3

remote 172.16.100.3

port 50000

mssfix 1400
