Построение отказоустойчивого решения с балансировкой трафика (GRE+OSPF)
Настоящий документ содержит описание способа совместного использования Продуктов компании ООО «С-Терра СиЭсПи» и Продуктов третьих производителей.
ООО «С-Терра СиЭсПи» осуществляет сопровождение настоящего сценария в части настроек Продуктов Компании. Упоминание наименований, продуктов, торговых марок третьих организаций исключительно неформально и не является поддержкой, рекомендацией либо рекламой. ООО «С-Терра СиЭсПи» не несет какой-либо ответственности в отношении работоспособности и использования этих Продуктов. Документ имеет статус вспомогательного материала, который может быть использован технологическими партнерами, компаниями-интеграторами, при разработке собственных решений.
Решения, разработанные на базе данного сценария, могут применяться в действующих сетях/системах только после тестовой и/или опытной эксплуатации.
Данный сценарий содержит пример настойки отказоустойчивого решения, где трафик между защищаемыми подсетями центрального офиса и филиала балансируется по нескольким параллельным GRE туннелям, каждый из которых защищается шлюзами безопасности «С-Терра Шлюз 4.3». Инкапсуляция трафика в GRE и балансировка выполняются на маршрутизаторах, находящихся в доверенной зоне за криптошлюзами.
Обеспечение безопасного взаимодействия достигается путем шифрования и туннелирования трафика с применением отечественных отраслевых стандартов ГОСТ и протокола IPsec.
Все остальные соединения разрешены, но защищаться при помощи IPsec не будут.
В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности (или криптошлюзы) - «С-Терра Шлюз» версии 4.3.
Для переноса запросов и сертификатов между криптошлюзами и центром выпуска сертификатов требуется USB Flash накопитель.
Администратор должен обладать обширными знаниями в области сетевой информационной безопасности, иметь опыт работы с аналогичным оборудованием/программным обеспечением, знать и понимать следующие технологии и протоколы: PKI, IPsec, GRE, OSPF, Firewall, routing, switching.
1. Требования к устройствам.
1.1. С-Терра Шлюз.
1.1.1 Устройства С-Терра Шлюз должны быть инициализированы (подробнее на http://doc.s-terra.ru раздел С-Терра Шлюз -> С-Терра Шлюз 4.3 -> «Подключение ПАК и инициализация С-Терра Шлюз на вычислительных системах архитектуры Intel x86-64»).
1.2. Центр выпуска сертификатов.
1.2.1 Должен быть настроен центр выпуска сертификатов (удостоверяющий центр, далее УЦ) для IPsec. Устройство с именем Certification_authority на схеме.
1.2.2 Для выпуска цифровых сертификатов допускается использование встроенного в OC Windows Server 2008R2 (или новее) удостоверяющего центра совместно с сертифицированным СКЗИ «КриптоПро» CSP 4.0 (или новее).
1.2.3 Для тестовых целей можно использовать тестовый УЦ от «КриптоПро» (веб-интерфейс: https://www.cryptopro.ru/certsrv/certrqxt.asp).
Категорически запрещено использование тестового УЦ от «КриптоПро» в производственной (боевой) эксплуатации, так как в данном случае отсутствует возможность контролировать процесс выпуска сертификатов и, соответственно, процедуру аутентификации.
1.3. HTTP сервер для распространения списка отозванных сертификатов.
1.3.1 Функционирующий HTTP сервер для распространения списка отозванных сертификатов (СОС). Устройство с именем CRL_distribution_point на схеме. Если по объективным причинам использование СОС не представляется возможным или не требуется, то проверку СОС можно отключить в CLI.
Доставка нового списка отозванных сертификатов с удостоверяющего центра на HTTP сервер должна происходить заблаговременно, до истечения срока действия предыдущего списка.
2. Требования к сетевому взаимодействию.
2.1. Между устройствами стенда должна быть обеспечена IP связность.

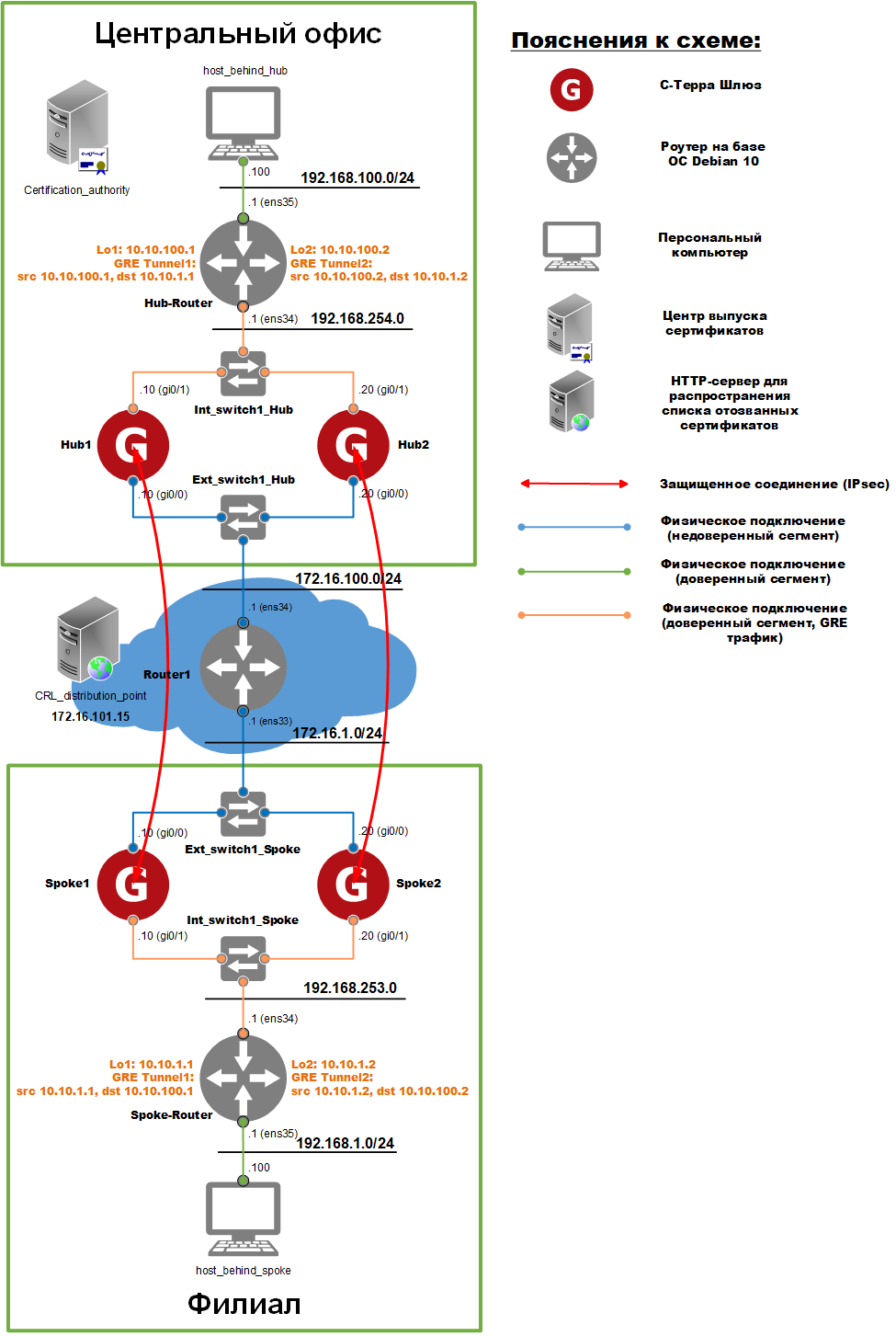

Рисунок 1. Схема взаимодействия
1. Размещение устройств.
1.1. В центральном офисе размещаются: центр выпуска сертификатов (Certification_authority), коммутаторы (Int_Switch1_Hub и Ext_ Switch1_Hub), криптошлюзы С-Терра Шлюз (Hub1 и Hub2), маршрутизатор Hub-Router и персональный компьютер (host_behind_hub).
1.2. В филиале размещаются: криптошлюзы С-Терра Шлюз (Spoke1 и Spoke2), коммутаторы (Int_switch1_spoke, Ext_switch1_spoke), маршрутизатор Spoke-Router и персональный компьютер host_behind_spoke.
1.3. В неконтролируемом сегменте (синее облако на схеме) размещаются: HTTP сервер для распространения списка отозванных сертификатов (CRL_distribution_point), маршрутизатор (Router1).
2. Балансировка трафика и отказоустойчивость.
В данном сценарии трафик, идущий из сети центрального офиса в филиал, инкапсулируется и балансируется по двум GRE туннелям (Tunnel1 и Tunnel2) на маршрутизаторе Hub-Router.
В качестве tunnel source для первого GRE-туннеля будет использоваться интерфейс Lo1 (10.10.100.1), в качестве tunnel destination - IP-адрес интерфейса Lo1 маршрутизатора Spoke-Router (10.10.1.1).
В качестве tunnel source для второго GRE-туннеля будет использоваться интерфейс Lo2 (10.10.100.2), в качестве tunnel destination - IP-адрес интерфейса Lo2 маршрутизатора Spoke-Router (10.10.1.2).
GRE трафик первого туннеля будет направляться через криптошлюз Hub1, трафик второго туннеля - через криптошлюз Hub2. GRE трафик маршрутизируется при помощи статических заданных маршрутов.
Аналогичным образом выполняется инкапсуляция и балансировка трафика из филиала в центральный офис на маршрутизаторе Spoke-Router.
Маршрутизаторы Hub-Router и Spoke-Router будут обмениваться информацией о маршрутах между защищаемыми подсетями центрального офиса и филиала с использованием протокола динамической маршрутизации OSPF. Обмен информацией будет происходить по GRE туннелям.
В ситуации, когда все устройства стенда работают нормально, у маршрутизатора Hub-Router будут доступны два маршрута до подсети филиала (через GRE туннели Tunnel1 и Tunnel2) с одинаковой метрикой. В случае отказа одного из криптошлюзов, маршрут через соответствующий GRE туннель удалится из таблицы маршрутизации, и трафик будет направлен по оставшемуся активным GRE туннелю.
3. Подключение к сети Интернет.
3.В данном сценарии для эмуляции сети Интернет используются маршрутизатор Router1.
Подключение к сети Интернет на устройствах С-Терра Шлюз будет считаться успешным, если по протоколу ICMP (или «ping») будет доступен HTTP сервер для распространения списка отозванных сертификатов (устройство CRL_distribution_point на схеме).
4. Параметры безопасного взаимодействия.
Трафик GRE туннелей Tunnel1 и Tunnel2 между маршрутизаторами Hub-Router и Spoke-Router защищается с использованием алгоритмов ГОСТ и протокола IPsec в туннельном режиме.
Инициировать защищенное соединение может как GRE трафик от Hub-Router к Spoke-Router, так и наоборот.
4.1. Параметры протокола IKE:
· Аутентификация при помощи цифровых сертификатов, алгоритм подписи - ГОСТ Р 34.10-2012 (ключ 256 бит);
· Алгоритм шифрования - ГОСТ 28147-89 (ключ 256 бит);
· Алгоритм вычисления хеш-функции - ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);
· Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) - VKO_GOSTR3410_2012_256 (ключ 256 бит).
4.2. Параметры протокола ESP:
· Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) - ESP_GOST-4M-IMIT (ключ 256 бит).
1. Настройте IP адрес - 172.16.1.1 и маску - 255.255.255.0 на сетевом интерфейсе ens33.
2. Настройте IP адрес - 172.16.100.1 и маску - 255.255.255.0 на сетевом интерфейсе ens34.
3. Разрешите прохождение IP трафика.
1. Настройте IP адрес - 192.168.100.100 и маску - 255.255.255.0 на сетевом интерфейсе.
2. Задайте маршрут по умолчанию через 192.168.100.1.
3. Разрешите прием и отправку ICMP пакетов.
1. Настройте IP адрес - 192.168.1.100 и маску - 255.255.255.0 на сетевом интерфейсе.
2. Задайте маршрут по умолчанию через 192.168.1.1.
3. Разрешите прием и отправку ICMP пакетов.
Настройка будет происходить локально при помощи консольного подключения.
Настройка может осуществляться и удаленно (по SSH), но исключительно по доверенному каналу связи. Доверенным каналом связи может считаться канал в пределах контролируемой зоны в случае отсутствия в нем нарушителя. Доверенным каналом связи также считается канал, защищенный при помощи протокола IPsec.
Дата и время на всех криптошлюзах и УЦ должны быть одинаковы, так как для аутентификации используются цифровые сертификаты, в которых зафиксированы дата и время начала их действия и окончания. Также одинаковые дата и время на всей инфраструктуре облегчают поиск неисправностей по лог-файлам.
1. Войдите в CLI разграничения доступа. Для этого, после появления сообщения:
S-Terra administrative console
введите логин и пароль для CLI разграничения доступа:
Пользователь и пароль по умолчанию: administrator, s-terra. Обязательно смените пароль для пользователя administrator при помощи команды change user password.
login as: administrator
administrator's password:
administrator@sterragate]
2. Установите правильный тип терминала (для putty тип терминала xterm) и требуемую ширину (для удобства работы), например:
administrator@sterragate] terminal terminal-type xterm
administrator@sterragate] terminal width 150
3. Установите нужную временную зону и правильные дату и время на криптошлюзе, используя консоль linux bash. Для этого выполните следующие команды.
3.1. Войдите в linux bash.
administrator@sterragate] system
Entering system shell...
3.2. Установите нужную временную зону:
root@sterragate:~# dpkg-reconfigure tzdata
3.3. Установите правильное время и дату (формат - месяц/день/год часы:минуты):
root@sterragate:~# date -s "07/04/2019 12:32"
Thu Jul 4 12:32:00 MSK 2019
4. Установите надежный пароль для пользователя root (под данным пользователем осуществляется доступ по SSH в linux bash):
root@sterragate:~# passwd
Enter new UNIX password:
Retype new UNIX password:
passwd: password updated successfully
5. Выйдите из linux bash обратно в CLI разграничения доступа:
root@sterragate:~# exit
logout
Leaving system shell...
administrator@sterragate]
Начальные настройки завершены.
Продукт не поддерживает разностные (delta) списки отзыва сертификатов, только базовые. Учитывайте это при выборе или развертывании УЦ.
Для аутентификации партнеров по IPsec можно использовать только цифровые сертификаты, выпущенные при помощи сертифицированного СКЗИ.
Аутентификация по предопределенным ключам запрещена и возможна только в тестовых целях.
Закрытый ключ для сертификата криптошлюза будет сгенерирован при помощи утилиты cert_mgr с использованием биологического датчика случайных чисел (БИО ДСЧ). Если на криптошлюзе установлен аппаратный датчик случайных чисел, то для выработки случайных чисел по умолчанию будет использоваться аппаратный датчик. Закрытый ключ может храниться либо на файловой системе устройства, либо на защищенном ключевом носителе (токен). В данном сценарии закрытый ключ будет располагаться в специальном контейнере на файловой системе устройства. Если требуется, чтобы контейнер располагался на токене, то смотрите описание параметра create утилиты cert_mgr на портале документации http://doc.s-terra.ru.
В момент генерации ключевой пары будет также сгенерирован запрос на локальный сертификат криптошлюза. Данный запрос для его последующей доставки на УЦ будет сохранен на USB Flash накопитель.
Настройка осуществляется в CLI разграничения доступа.
При выполнении сторонних команд в CLI разграничения доступа/консоли cisco-like перед командой нужно указывать ключевое слово run. Автодополнение для команд, указываемых после run не поддерживается.
1. Генерация закрытого ключа и запроса на сертификат криптошлюза.
1.1. Вставьте USB Flash накопитель в свободный USB порт криптошлюза (накопитель будет автоматически примонтирован).
1.2. Определите имя (идентификатор) USB Flash накопителя на криптошлюзе:
administrator@sterragate] dir media:
1 dr-x 4096 Thu Jul 4 10:40:32 2019 1E181F1C181EF28F
Имя (идентификатор) USB Flash накопителя - 1E181F1C181EF28F.
1.3. Запустите процесс генерации закрытого ключа и запроса на сертификат криптошлюза с сохранением файла запроса на USB Flash накопителе (закрытый ключ остается на криптошлюзе):
administrator@sterragate] run cert_mgr create -subj "C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1" -GOST_R341012_256 -fb64 media:1E181F1C181EF28F/hub1.request
· ключ -subj задает отличительное имя сертификата (Distinguished Name, DN);
Отличительное имя сертификата должно быть уникальным для каждого устройства.
· ключ -GOST_R341012_256 задает использование алгоритма подписи - ГОСТ Р 34.10-2012 (ключ 256 бит).
На УЦ для поддержки алгоритма ГОСТ Р 34.10-2012 (ключ 256 бит) должно быть установлено СКЗИ «КриптоПро CSP» версии 4.0 или новее.
· ключ -fb64 задает месторасположение и формат представления запроса на сертификат; будет использован формат представления BASE64 с сохранением файла запроса в корень USB Flash накопителя под именем hub1.request.
Нажимайте предлагаемые клавиши на клавиатуре для инициализации БИО ДСЧ:
Progress: [********* ]
Press key: U
После завершения работы БИО ДСЧ файл запроса будет сохранен в корне USB Flash накопителя:
administrator@sterragate] dir media:1E181F1C181EF28F/
1 -rwx 473 Thu Jul 4 10:40:32 2019 hub1.request
Настоятельно рекомендуется сохранить контейнер закрытого ключа при помощи утилиты cont_mgr. Контейнер может понадобиться в случае восстановления криптошлюза при отказе HDD/SSD диска. Носитель с файлом контейнера нужно хранить в защищенном и недоступном для третьих лиц месте.
1.4. Отмонтируйте и извлеките USB Flash накопитель (посмотреть точки монтирования можно при помощи команды run mount):
administrator@sterragate] run umount /media/1E181F1C181EF28F
2. Выпуск сертификата криптошлюза на УЦ и импортирование сертификатов УЦ и криптошлюза в базу Продукта.
2.1. Доставьте файл запроса на УЦ и выпустите по нему сертификат криптошлюза.
2.2. Скопируйте выпущенный сертификат для криптошлюза под именем hub1.cer и сертификат УЦ под именем ca.cer в корень USB Flash накопителя.
2.3. Вновь вставьте USB Flash накопитель, содержащий файлы сертификатов, в свободный порт USB на криптошлюзе.
2.4. Убедитесь в наличии сертификатов на USB Flash накопителе:
administrator@sterragate] dir media:1E181F1C181EF28F/
1 -rwx 592 Thu Jul 4 10:40:32 2019 ca.cer
2 -rwx 804 Thu Jul 4 10:40:32 2019 hub1.cer
3 -rwx 473 Thu Jul 4 10:40:32 2019 hub1.request
Сохраняйте сертификаты. Они могу понадобиться в случае восстановления криптошлюза при отказе HDD/SSD диска.
2.5. Импортируйте сертификат УЦ в базу Продукта:
administrator@sterragate] run cert_mgr import -f media:1E181F1C181EF28F/ca.cer -t
· ключ -f задает месторасположение файла сертификата;
· ключ -t используется для импортирования доверенного (trusted) сертификата УЦ.
2.6. Импортируйте сертификат криптошлюза в базу Продукта:
administrator@sterragate] run cert_mgr import -f media:1E181F1C181EF28F/hub1.cer
2.7. Убедитесь, что сертификаты успешно импортированы в базу Продукта:
administrator@sterragate] run cert_mgr show
Found 2 certificates. No CRLs found.
1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA
2 Status: local C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
Видно, что сертификат УЦ импортирован как trusted, а сертификат криптошлюза как local (local означает, что для данного сертификата есть соответствующий ключевой контейнер).
2.8. Выполните проверку статуса сертификатов в базе Продукта:
administrator@sterragate] run cert_mgr check
1 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA
Certificate can not be verified.
2 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
Certificate can not be verified.
Видно, что все сертификаты имеют статус Inactive (неактивный) с пометкой: «Certificate can not be verified» (сертификат не может быть проверен). Причиной этому является включенный по умолчанию в консоли cisco-like механизм проверки списка отозванных сертификатов (далее СОС или CRL). Так как в базе Продукта СОС отсутствует, поэтому проверка не может быть осуществлена. Далее будет описан процесс настройки автоматической загрузки СОС и импортирование его в базу Продукта. Загрузка СОС осуществляется по протоколу HTTP с заданной периодичностью.
1. Войдите в cisco-like консоль из CLI разграничения доступа:
Пользователь и пароль по умолчанию cscons, csp. Обязательно смените пароль для пользователя cscons, так как под этим пользователем осуществляется доступ по SSH в cisco-like консоль. Также не забудьте сменить enable пароль.
administrator@sterragate] configure
sterragate login: cscons
Password:
S-Terra Gate 4.3.XXXXX (amd64)
sterragate#
2. Смените пароль для пользователя cscons и на enable:
sterragate#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
sterragate(config)#username cscons secret 0 ПАРОЛЬ
sterragate(config)#enable secret 0 ПАРОЛЬ
Изменение состояния интерфейсов и назначение IP адресов применяются сразу после ввода соответствующих команд. Политика безопасности применяется после выхода из режима конфигурирования.
1. Задайте имя устройства:
sterragate(config)#hostname Hub1
2. Включите внешний GigabitEthernet0/0 и внутренний GigabitEthernet0/1 интерфейсы:
Hub1(config)#interface range GigabitEthernet 0/0 - 1
Hub1(config-if-range)#no shutdown
Hub1(config-if-range)#exit
3. Убедитесь, что интерфейсы административно включены и line protocol (способность интерфейса передавать пакеты в данный момент) находится в состоянии up:
Hub1(config)#do show interfaces
GigabitEthernet0/0 is up, line protocol is up
Hardware address is 0050.569e.b06d
MTU 1500 bytes
GigabitEthernet0/1 is up, line protocol is up
Hardware address is 0050.569e.d3c3
MTU 1500 bytes
...
Если line protocol находится в состоянии down, то проверьте подключение сетевого интерфейса криптошлюза к коммутационному или прочему оборудованию.
4. Задайте IP адреса в соответствии со схемой стенда на внешнем GigabitEthernet0/0 и внутреннем GigabitEthernet0/1 интерфейсах:
Hub1(config)#interface GigabitEthernet 0/0
Hub1(config-if)#ip address 172.16.100.10 255.255.255.0
Hub1(config-if)#exit
Hub1(config)#interface GigabitEthernet 0/1
Hub1(config-if)#ip address 192.168.254.10 255.255.255.0
Hub1(config-if)#exit
5. Задайте маршрут до интерфейса Loopback1 маршрутизатора Hub-Router через IP-адрес его интерфейса ens33:
Hub1(config)#ip route 10.10.100.1 255.255.255.255 192.168.254.1
6. Задайте маршрут по умолчанию через устройство Router1:
Hub1(config)#ip route 0.0.0.0 0.0.0.0 172.16.100.1
7. Проверьте доступность устройства Router1:
Hub1(config)#do ping 172.16.100.1
PING 172.16.100.1 (172.16.100.1) 100(128) bytes of data.
108 bytes from 172.16.100.1: icmp_seq=1 ttl=64 time=1.13 ms
108 bytes from 172.16.100.1: icmp_seq=2 ttl=64 time=0.237 ms
108 bytes from 172.16.100.1: icmp_seq=3 ttl=64 time=0.192 ms
108 bytes from 172.16.100.1: icmp_seq=4 ttl=64 time=0.200 ms
108 bytes from 172.16.100.1: icmp_seq=5 ttl=64 time=0.299 ms
--- 172.16.100.1 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4078ms
rtt min/avg/max/mdev = 0.192/0.411/1.131/0.362 ms
1. Параметры IKE.
1.1. Укажите в качестве типа идентификатора, используемого в рамках протокола IKE, отличительное имя (Distinguished Name, DN):
Hub1(config)#crypto isakmp identity dn
По умолчанию отличительное имя будет взято из сертификата устройства, например, для Hub1 это «C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1».
1.2. Настройте параметры DPD (dead peer detection):
Hub1(config)#crypto isakmp keepalive 3 2
Hub1(config)#crypto isakmp keepalive retry-count 5
Пояснение:
Если в течение 3 секунд отсутствует входящий трафик в IPsec туннеле, то с интервалом в 2 секунды посылается 5 keepalive пакетов в рамках IKE туннеля, чтобы удостовериться в работоспособности туннеля. Если партнер не отвечает на keepalive пакеты, то соответствующий IKE туннель и связанные с ним IPsec туннели уничтожаются. В случае наличия исходящего защищаемого трафика происходит попытка создания новых IKE/IPsec туннелей.
1.3. Включите фрагментацию IKE пакетов:
Hub1(config)#crypto isakmp fragmentation
1.4. Включите случайный разброс времени жизни IKE и IPsec SA, чтобы снизить нагрузку на шлюз (позволяет избежать единовременное массовое пересоздания SA):
Hub1(config)#crypto isakmp security-association lifetime delta 50
1.5. Увеличьте допустимое количество одновременно инициируемых IKE сессий (не путать с общим количеством IKE сессий) для всех партнёров (значение по умолчанию 30):
Hub1(config)#crypto isakmp initiator-sessions-max 100
1.6. Увеличьте допустимое количество одновременных IKE обменов, проводимых шлюзом со всеми партнерами в качестве ответчика (не путать с общим количеством IKE сессий; значение по умолчанию 20):
Hub1(config)#crypto isakmp responder-sessions-max 100
1.7. Создайте политику, описывающую параметры IKE туннеля:
Hub1(config)#crypto isakmp policy 1
Hub1(config-isakmp)# encryption gost
Hub1(config-isakmp)# hash gost341112-256-tc26
Hub1(config-isakmp)# authentication gost-sig
Hub1(config-isakmp)# group vko2
Hub1(config-isakmp)# exit
Рекомендуется использовать одну политику для IKE туннелей. Несколько политик может потребоваться в том случае, если необходимо обеспечить совместимость со старыми версиями Продуктов, в которых нет поддержки новых алгоритмов.
2. Параметры IPsec.
2.1. Задайте комбинированный алгоритм шифрования и имитозащиты (набор преобразований) для трафика:
Hub1(config)# crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
Hub1(cfg-crypto-trans)#exit
2.2. Создайте список доступа (ACL) для трафика, который нужно защищать. Криптошлюз Hub1 будет защищать трафик первого GRE туннеля между маршрутизаторами Hub-Router и Spoke-Router:
Hub1(config)#ip access-list extended IPSEC_GRE_TUNNEL_1
Hub1(config-ext-nacl)#permit gre host 10.10.100.1 host 10.10.1.1
Hub1(config-ext-nacl)#exit
Hub1(config)#
2.3. Создайте крипто-карту (имя VPN, раздел 1):
Hub1(config)#crypto map VPN 1 ipsec-isakmp
2.3.1 Укажите список доступа для защищаемого трафика:
Hub1(config-crypto-map)# match address IPSEC_GRE_TUNNEL_1
2.3.2 Укажите при помощи какого набора алгоритмов нужно защищать трафик:
Hub1(config-crypto-map)# set transform-set GOST_ENCRYPT_AND_INTEGRITY
2.3.3 Укажите IP адрес партнера по IPsec, в данном сценарии это внешний IP адрес устройства Spoke1:
Hub1(config-crypto-map)# set peer 172.16.1.10
2.3.4 Обязательно отключите историю удаленных туннелей (если не отключить, то могут быть проблемы с построением IPsec туннелей с устройствами, которые находятся за NAT):
Hub1(config-crypto-map)# set dead-connection history off
Hub1(config-crypto-map)#exit
2.4. Прикрепите созданную крипто-карту VPN к внешнему интерфейсу GigabitEthernet0/0:
Hub1(config)#interface GigabitEthernet0/0
Hub1(config-if)# crypto map VPN
Hub1(config-if)# exit
2.5. Примените настройки:
Hub1(config-if)#end
В целях безопасности настоятельно рекомендуется включать проверку списков отзыва сертификатов. Разностные списки отозванных сертификатов (delta CRL) не поддерживаются.
1. Включите проверку СОС:
Hub1#configure terminal
Hub1(config)# crypto pki trustpoint s-terra_technological_trustpoint
Hub1(ca-trustpoint)# revocation-check crl
Если по обоснованным причинам использование СОС невозможно, то выключите проверку СОС и не включайте автоматическую загрузку СОС:
Hub1(ca-trustpoint)# revocation-check none
2. Включите автоматическую загрузку и импортирование в базу Продукта списка отозванных сертификатов с HTTP сервера CRL_distribution_point:
Hub1(ca-trustpoint)# crl download group ROOTCA http://172.16.101.15/certcrl.crl
3. Настройте периодичность загрузки СОС в 60 минут (по умолчанию 24 часа):
Hub1(ca-trustpoint)# crl download time 60
4. Примените настройки:
Hub1(ca-trustpoint)#end
5. Проверьте загружен ли СОС в базу Продукта:
Hub1#run cert_mgr show
Found 2 certificates. Found 1 CRL.
1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA
2 Status: local C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA
Если СОС не загрузился, то проверьте файл журнала, например:
Hub1#run grep getcrls_daemon /var/log/cspvpngate.log
Примечание: чтобы не ждать следующего периода загрузки СОС можно перезапустить сервис getcrls вручную:
Hub1#run systemctl restart getcrls.service
6. Выполните проверку статуса сертификатов в базе Продукта:
Hub1#run cert_mgr check
1 State: Active C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA
2 State: Active C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
Настройка криптошлюза Hub1 завершена.
В Приложении представлены тексты конфигураций для криптошлюза Hub1:
· текст консоли cisco-like;
· текст LSP.
Настройка криптошлюза Spoke1 происходит аналогично настройке Hub1.
В Приложении представлены тексты конфигураций для криптошлюза Spoke1:
· текст консоли cisco-like;
· текст LSP.
Настройка криптошлюза Hub2 происходит аналогично настройке Hub1.
В Приложении представлены тексты конфигураций для криптошлюза Hub2:
· текст консоли cisco-like;
· текст LSP.
Настройка криптошлюза Spoke2 происходит аналогично настройке Hub1.
В Приложении представлены тексты конфигураций для криптошлюза Spoke2:
· текст консоли cisco-like;
· текст LSP.
В данном сценарии используются маршрутизаторы на базе ОС Debian 10. В качестве протокола динамической маршрутизации будет использоваться OSPF, входящий в состав пакета FRRouting (https://frrouting.org).
1. Настройте IP адрес - 192.168.100.1 и маску - 255.255.255.0 на сетевом интерфейсе ens35.
2. Настройте IP адрес - 192.168.254.1 и маску - 255.255.255.0 на сетевом интерфейсе ens34.
3. Разрешите прохождение IP трафика.
Для создания интерфейсов, которые будут использоваться в качестве source и destination для GRE туннелей, нужно добавить в систему два интерфейса типа dummy.
1. Создайте файл /etc/network/interfaces.d/lo1 со следующим содержимым:
auto lo1
iface lo1 inet static
address 10.10.100.1
netmask 255.255.255.255
pre-up ip link add lo1 type dummy
post-down ip link delete lo1
2. Создайте файл /etc/network/interfaces.d/lo2 со следующим содержимым:
auto lo2
iface lo2 inet static
address 10.10.100.2
netmask 255.255.255.255
pre-up ip link add lo2 type dummy
post-down ip link delete lo2
3. Включите интерфейсы lo1 и lo2:
root@Hub-Router:~# ifup lo1
root@Hub-Router:~# ifup lo2
4. Убедитесь, что данные интерфейсы доступны в системе и им назначены IP-адреса, например, в выводе команды ip a:
root@Hub-Router:~# ip a
...
5: lo1: <BROADCAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN group default qlen 1000
link/ether 1a:cb:76:48:e3:0f brd ff:ff:ff:ff:ff:ff
inet 10.10.100.1/32 brd 10.10.100.1 scope global lo1
valid_lft forever preferred_lft forever
6: lo2: <BROADCAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN group default qlen 1000
link/ether 2e:a9:bf:cb:93:de brd ff:ff:ff:ff:ff:ff
inet 10.10.100.2/32 brd 10.10.100.2 scope global lo2
valid_lft forever preferred_lft forever
...
Для добавления GRE туннелей в систему, нужно создать два интерфейса в режиме gre.
В данном сценарии адреса для туннельных интерфейсов будут назначаться из подсети 100.100.101.0/30 для первого GRE туннеля и из подсети 100.100.102.0/30 для второго GRE туннеля.
1. Создайте файл /etc/network/interfaces.d/tunnel1 со следующим содержимым:
auto tunnel1
iface tunnel1 inet static
address 100.100.101.1
netmask 255.255.255.252
pre-up ip tunnel add tunnel1 mode gre local 10.10.100.1 remote 10.10.1.1 ttl 64
pre-up ip link set tunnel1 multicast on
pre-up ip link set tunnel1 mtu 1400
post-down ip link del tunnel1
2. Создайте файл /etc/network/interfaces.d/tunnel2 со следующим содержимым:
auto tunnel2
iface tunnel2 inet static
address 100.100.102.1
netmask 255.255.255.252
pre-up ip tunnel add tunnel2 mode gre local 10.10.100.2 remote 10.10.1.2 ttl 64
pre-up ip link set tunnel2 multicast on
pre-up ip link set tunnel2 mtu 1400
post-down ip link del tunnel2
3. Включите интерфейсы tunnel1 и tunnel2:
root@Hub-Router:~# ifup tunnel1
root@Hub-Router:~# ifup tunnel2
4. Убедитесь, что данные интерфейсы доступны в системе и им назначены IP-адреса, например, в выводе команды ip a:
root@Hub-Router:~# ip a
...
10: tunnel1@NONE: <POINTOPOINT,MULTICAST,NOARP,UP,LOWER_UP> mtu 1400 qdisc noqueue state UNKNOWN group default qlen 1000
link/gre 10.10.100.1 peer 10.10.1.1
inet 100.100.101.1/30 brd 100.100.101.3 scope global tunnel1
valid_lft forever preferred_lft forever
11: tunnel2@NONE: <POINTOPOINT,MULTICAST,NOARP,UP,LOWER_UP> mtu 1400 qdisc noqueue state UNKNOWN group default qlen 1000
link/gre 10.10.100.2 peer 10.10.1.2
inet 100.100.102.1/30 brd 100.100.102.3 scope global tunnel2
valid_lft forever preferred_lft forever
...
1. Задайте статический маршрут до destination IP-адреса GRE туннеля Tunnel1 (10.10.1.1) через криптошлюз Hub1 (192.168.254.10).
2. Задайте статический маршрут до destination IP-адреса GRE туннеля Tunnel1 (10.10.1.2) через криптошлюз Hub2 (192.168.254.20).
1. В конфигурационном файле /etc/frr/daemons установите значение yes для демона ospfd:
ospfd=yes
2. Перезапустите сервис FRR:
root@Hub-Router:~# service frr restart
3. Убедитесь, что демон ospfd запущен:
root@Hub-Router:~# ps -ef | grep "ospfd"
root 484 1 0 12:34 ? 00:00:00 /usr/lib/frr/watchfrr -d -F traditional zebra ospfd staticd
frr 543 1 0 12:34 ? 00:00:00 /usr/lib/frr/ospfd -d -F traditional -A 127.0.0.1
1. Войдите в консоль FRR:
root@Hub-Router:~# vtysh
Hello, this is FRRouting (version 7.3.1).
Copyright 1996-2005 Kunihiro Ishiguro, et al.
Hub-Router#
2. Перейдите в режим конфигурации:
Hub-Router# configure terminal
Hub-Router(config)#
3. Включите процесс OSPF:
Hub-Router(config)# router ospf
Hub-Router(config-router)#
4. Задайте router-id:
Hub-Router(config-router)# ospf router-id 192.168.100.1
5. Отключите отправку Hello пакетов на всех интерфейсах по умолчанию:
Hub-Router(config-router)# passive-interface default
6. Включите отправку Hello пакетов на интерфейсах tunnel1 и tunnel2:
Hub-Router(config-router)# no passive-interface tunnel1
Hub-Router(config-router)# no passive-interface tunnel2
7. Включите OSPF для подсети центрального офиса (192.168.100.0/24) и для подсетей GRE туннелей (100.100.101.0/30 и 100.100.101.0/30):
Hub-Router(config-router)# network 192.168.100.0/24 area 0
Hub-Router(config-router)# network 100.100.101.0/30 area 0
Hub-Router(config-router)# network 100.100.102.0/30 area 0
8. Выйдите из режима конфигурации OSPF:
Hub-Router(config-router)# exit
Hub-Router(config)#
9. Завершите процедуру конфигурации:
Hub-Router(config)# end
10. Сохраните текущую конфигурацию (она будет записана в файл /etc/frr/frr.conf):
Hub-Router# write memory
Note: this version of vtysh never writes vtysh.conf
Building Configuration...
Integrated configuration saved to /etc/frr/frr.conf
[OK]
11. Выйдите из консоли FRR обратно в linux-консоль:
Hub-Router# exit
root@Hub-Router:~#
Настройка маршрутизатора Spoke-Router осуществляется аналогично Hub-Router. В Приложении представлены текст конфигурации FRR и настройки для Lo и GRE интерфейсов.
Если из подсетей центрального офиса и филиала нужно обеспечить доступ в интернет, то необходимо настроить маршруты по умолчанию на маршрутизаторах Hub-Router и Spoke-Router. Для обеспечения отказоустойчивости настройте получение маршрута по умолчанию с помощью динамической маршрутизации.
В случае, когда по какой-либо причине полностью отсутствует IPsec соединение, на маршрутизаторах Hub-Router и Spoke-Router будет динамически удалена информация о маршрутах через GRE туннели, и таким образом трафик, идущий из подсети центрального офиса в филиал (и наоборот) не будет инкапсулирован в GRE и будет направлен через маршруты по умолчанию, заданные на Hub-Router и Spoke-Router. В целях безопасности, на криптошлюзах следует заблокировать прохождение этого трафика.
Проверьте наличие IPsec туннелей на криптошлюзах с помощью команды run sa_mgr show из cisco-like консоли криптошлюзов. Обратите внимание на номер протокола в разделе IPsec connections, номер 47 соответствует протоколу GRE.
Эти IPsec туннели должны появиться сразу после настройки маршрутизаторов Hub-Router и Spoke-Router, так как построение защищенного соединения будет инициировано GRE трафиком в связи с началом обмена информацией по протоколу OSPF.
1. На криптошлюзе Hub1:
Hub1#run sa_mgr show
ISAKMP sessions: 0 initiated, 0 responded
ISAKMP connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd
1 1 (172.16.100.10,500)-(172.16.1.10,500) active 39952 39880
IPsec connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd
1 1 (10.10.100.1,*)-(10.10.1.1,*) 47 ESP tunn 29608 28808
2. На криптошлюзе Spoke1:
Spoke1#run sa_mgr show
ISAKMP sessions: 0 initiated, 0 responded
ISAKMP connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd
1 1 (172.16.1.10,500)-(172.16.100.10,500) active 39880 39952
IPsec connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd
1 1 (10.10.1.1,*)-(10.10.100.1,*) 47 ESP tunn 28808 29608
3. На криптошлюзе Hub2:
Hub2#run sa_mgr show
ISAKMP sessions: 0 initiated, 0 responded
ISAKMP connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd
1 1 (172.16.100.20,500)-(172.16.1.20,500) active 40252 40180
IPsec connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd
1 1 (10.10.100.2,*)-(10.10.1.2,*) 47 ESP tunn 29248 28256
4. На криптошлюзе Spoke2:
Spoke2#run sa_mgr show
ISAKMP sessions: 0 initiated, 0 responded
ISAKMP connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd
1 1 (172.16.1.20,500)-(172.16.100.20,500) active 40180 40252
IPsec connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd
1 1 (10.10.1.2,*)-(10.10.100.2,*) 47 ESP tunn 28256 29248
Проверьте, что на маршрутизаторах Hub-Router и Spoke-Router появилась информация о маршрутах до удаленных подсетей:
1. На устройстве Hub-Router должен появиться маршрут до подсети филиала:
root@Hub-Router:~# ip r
10.10.1.1 via 192.168.254.10 dev ens34
10.10.1.2 via 192.168.254.20 dev ens34
100.100.101.0/30 dev tunnel1 proto kernel scope link src 100.100.101.1
100.100.102.0/30 dev tunnel2 proto kernel scope link src 100.100.102.1
192.168.100.0/24 dev ens35 proto kernel scope link src 192.168.100.1
192.168.254.0/24 dev ens34 proto kernel scope link src 192.168.254.1
192.168.1.0/24 proto ospf metric 20
nexthop via 100.100.101.2 dev tunnel1 weight 1
nexthop via 100.100.102.2 dev tunnel2 weight 1
2. На устройстве Spoke-Router должен появиться маршрут до подсети центрального офиса:
root@Spoke-Router:~# ip r
10.10.100.1 via 192.168.253.10 dev ens34
10.10.100.2 via 192.168.253.20 dev ens34
100.100.101.0/30 dev tunnel1 proto kernel scope link src 100.100.101.2
100.100.102.0/30 dev tunnel2 proto kernel scope link src 100.100.102.2
192.168.1.0/24 dev ens35 proto kernel scope link src 192.168.1.1
192.168.253.0/24 dev ens34 proto kernel scope link src 192.168.253.1
192.168.100.0/24 proto ospf metric 20
nexthop via 100.100.101.1 dev tunnel1 weight 1
nexthop via 100.100.102.1 dev tunnel2 weight 1
С устройства host_behind_hub выполните проверку доступности устройства host_behind_spoke (можно и наоборот) с помощью отправки ICMP трафика. Для этого выполните команду ping из linux bash консоли устройства host_behind_hub:
root@host_behind_hub:~# ping 192.168.1.100 -c 5
PING 192.168.1.100 (192.168.1.100) 56(84) bytes of data.
64 bytes from 192.168.1.100: icmp_seq=1 ttl=62 time=3.30 ms
64 bytes from 192.168.1.100: icmp_seq=2 ttl=62 time=2.19 ms
64 bytes from 192.168.1.100: icmp_seq=3 ttl=62 time=2.20 ms
64 bytes from 192.168.1.100: icmp_seq=4 ttl=62 time=2.13 ms
64 bytes from 192.168.1.100: icmp_seq=5 ttl=62 time=2.16 ms
--- 192.168.1.100 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 12ms
rtt min/avg/max/mdev = 2.130/2.397/3.303/0.454 ms
Конфигурация cisco-like:
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0
aaa new-model
!
!
hostname Hub1
enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost341112-256-tc26
authentication gost-sig
group vko2
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_GRE_TUNNEL_1
permit gre host 10.10.100.1 host 10.10.1.1
!
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_GRE_TUNNEL_1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.1.10
set dead-connection history off
!
interface GigabitEthernet0/0
ip address 172.16.100.10 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.254.10 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.100.1
ip route 10.10.100.1 255.255.255.255 192.168.254.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 58E026BFD6D625BE4582C16C6189C183
...
AD4F8901771632E0A0AF83
quit
!
End
Конфигурация LSP:
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.100.1
),
Route(
Destination = 10.10.100.1
Gateway = 192.168.254.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341112_256TC26-65128"
GroupID = VKO2_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.1.10
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.1.10
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 10.10.100.1
DestinationIP = 10.10.1.1
ProtocolID = 47
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_GRE_TUNNEL_1"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
Конфигурация cisco-like:
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0
aaa new-model
!
!
hostname Hub2
enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost341112-256-tc26
authentication gost-sig
group vko2
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_GRE_TUNNEL_2
permit gre host 10.10.100.2 host 10.10.1.2
!
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_GRE_TUNNEL_2
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.1.20
set dead-connection history off
!
interface GigabitEthernet0/0
ip address 172.16.100.20 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.254.20 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.100.1
ip route 10.10.100.2 255.255.255.255 192.168.254.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 58E026BFD6D625BE4582C16C6189C183
...
AD4F8901771632E0A0AF83
quit
!
End
Конфигурация LSP:
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.100.1
),
Route(
Destination = 10.10.100.2
Gateway = 192.168.254.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341112_256TC26-65128"
GroupID = VKO2_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.1.20
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.1.20
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 10.10.100.2
DestinationIP = 10.10.1.2
ProtocolID = 47
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_GRE_TUNNEL_2"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
Конфигурация cisco-like:
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0
aaa new-model
!
!
hostname Spoke1
enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost341112-256-tc26
authentication gost-sig
group vko2
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_GRE_TUNNEL_1
permit gre host 10.10.1.1 host 10.10.100.1
!
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_GRE_TUNNEL_1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.100.10
set dead-connection history off
!
interface GigabitEthernet0/0
ip address 172.16.1.10 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.253.10 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.1.1
ip route 10.10.1.1 255.255.255.255 192.168.253.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 58E026BFD6D625BE4582C16C6189C183
...
AD4F8901771632E0A0AF83
quit
!
End
Конфигурация LSP:
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.1.1
),
Route(
Destination = 10.10.1.1
Gateway = 192.168.253.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341112_256TC26-65128"
GroupID = VKO2_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.100.10
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.100.10
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 10.10.1.1
DestinationIP = 10.10.100.1
ProtocolID = 47
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_GRE_TUNNEL_1"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
Конфигурация cisco-like:
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0
aaa new-model
!
!
hostname Spoke2
enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost341112-256-tc26
authentication gost-sig
group vko2
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_GRE_TUNNEL_2
permit gre host 10.10.1.2 host 10.10.100.2
!
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_GRE_TUNNEL_2
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.100.20
set dead-connection history off
!
interface GigabitEthernet0/0
ip address 172.16.1.20 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.253.20 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.1.1
ip route 10.10.1.2 255.255.255.255 192.168.253.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 58E026BFD6D625BE4582C16C6189C183
...
AD4F8901771632E0A0AF83
quit
!
End
Конфигурация LSP:
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.1.1
),
Route(
Destination = 10.10.1.2
Gateway = 192.168.253.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341112_256TC26-65128"
GroupID = VKO2_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.100.20
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.100.20
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 10.10.1.2
DestinationIP = 10.10.100.2
ProtocolID = 47
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_GRE_TUNNEL_2"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
Конфигурация FRR:
frr version 7.3
frr defaults traditional
hostname Hub-Router
log syslog informational
no ipv6 forwarding
service integrated-vtysh-config
!
interface tunnel1
ip ospf network broadcast
!
interface tunnel2
ip ospf network broadcast
!
router ospf
ospf router-id 192.168.100.1
passive-interface default
no passive-interface tunnel1
no passive-interface tunnel2
network 100.100.101.0/30 area 0
network 100.100.102.0/30 area 0
network 192.168.100.0/24 area 0
!
line vty
!
Конфигурация интерфейсов lo1, lo2, tunnel1, tunnel2:
auto lo1
iface lo1 inet static
address 10.10.100.1
netmask 255.255.255.255
pre-up ip link add lo1 type dummy
post-down ip link delete lo1
auto lo2
iface lo2 inet static
address 10.10.100.2
netmask 255.255.255.255
pre-up ip link add lo2 type dummy
post-down ip link delete lo2
auto tunnel1
iface tunnel1 inet static
address 100.100.101.1
netmask 255.255.255.252
pre-up ip tunnel add tunnel1 mode gre local 10.10.100.1 remote 10.10.1.1 ttl 64
pre-up ip link set tunnel1 multicast on
pre-up ip link set tunnel1 mtu 1400
post-down ip link del tunnel1
auto tunnel2
iface tunnel2 inet static
address 100.100.102.1
netmask 255.255.255.252
pre-up ip tunnel add tunnel2 mode gre local 10.10.100.2 remote 10.10.1.2 ttl 64
pre-up ip link set tunnel2 multicast on
pre-up ip link set tunnel2 mtu 1400
post-down ip link del tunnel2
Конфигурация FRR:
frr version 7.3
frr defaults traditional
hostname Spoke-Router
log syslog informational
no ipv6 forwarding
service integrated-vtysh-config
!
interface tunnel1
ip ospf network broadcast
!
interface tunnel2
ip ospf network broadcast
!
router ospf
ospf router-id 192.168.1.1
passive-interface default
no passive-interface tunnel1
no passive-interface tunnel2
network 100.100.101.0/30 area 0
network 100.100.102.0/30 area 0
network 192.168.1.0/24 area 0
!
line vty
!
Конфигурация интерфейсов lo1, lo2, tunnel1, tunnel2:
auto lol
iface lol inet static
address 10.10.1.1
netmask 255.255.255.255
pre-up ip link add lol type dummy
post-down ip link delete lol
auto lo2
iface lo2 inet static
address 10.10.1.2
netmask 255.255.255.255
pre-up ip link add lo2 type dummy
post-down ip link delete lo2
auto tunnel1
iface tunnel1 inet static
address 100.100.101.2
netmask 255.255.255.252
pre-up ip tunnel add tunnel1 mode gre local 10.10.1.1 remote 10.10.100.1 ttl 64
pre-up ip link set tunnel1 multicast on
pre-up ip link set tunnel1 mtu 1400
post-down ip link del tunnel1
auto tunnel2
iface tunnel2 inet static
address 100.100.102.2
netmask 255.255.255.252
pre-up ip tunnel add tunnel2 mode gre local 10.10.1.2 remote 10.10.100.2 ttl 64
pre-up ip link set tunnel2 multicast on
pre-up ip link set tunnel2 mtu 1400
post-down ip link del tunnel2
