Добавление на центральном шлюзе аутентификации с использованием сертификатов второго УЦ (миграция УЦ)
Данный сценарий содержит пример настройки центрального криптошлюза «С-Терра Шлюз» для обеспечения плавного перехода с одного удостоверяющего центра на другой с одновременным использованием обоих. В рамках данного сценария будет рассмотрен пример перехода на удостоверяющий центр, который выпускает сертификаты по алгоритмам ГОСТ 2012 года. В ходе сценария происходит добавление в имеющуюся инфраструктуру второго УЦ.
Обеспечение безопасного взаимодействия достигается путем шифрования и туннелирования трафика с применением отечественных отраслевых стандартов ГОСТ и протокола IPsec.
В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности (или криптошлюзы) - «С-Терра Шлюз» версии 4.3. VPN-клиенты - «С-Терра Клиент» версии 4.3.
Для переноса запросов и сертификатов между криптошлюзами и центром выпуска сертификатов требуется USB Flash накопитель.
Требования к квалификации администратора
Администратор должен обладать обширными знаниями в области сетевой информационной безопасности, иметь опыт работы с аналогичным оборудованием/программным обеспечением, знать и понимать следующие технологии и протоколы: PKI, IPsec, NAT, Firewall, routing, switching.
1. Требования к устройствам.
1.1. Устройства «С-Терра Шлюз».
1.1.1 Устройства «С-Терра Шлюз» должны быть инициализированы (подробнее на http://doc.s-terra.ru раздел С-Терра Шлюз -> С-Терра Шлюз 4.3 -> «Подключение ПАК и инициализация С-Терра Шлюз на вычислительных системах архитектуры Intel x86-64»).
1.2. Центры выпуска сертификатов.
1.2.1 Должны быть настроены центры выпуска сертификатов (удостоверяющие центры, далее УЦ) для IPsec. Устройства с названиями Certification_authority_OLD и Certification_authority_NEW на схеме взаимодействия (см. рисунок 1).
1.2.2 Для выпуска цифровых сертификатов допускается использование встроенного в OC Windows Server 2008R2 (или новее) удостоверяющего центра совместно с сертифицированным СКЗИ «КриптоПро» CSP 4.0 (или новее).
1.3. Устройство host-behind-hub1.
1.3.1 На компьютере, устройство host-behind-hub1, расположенным в защищаемой сети центрального офиса, должна быть установлена ОС, поддерживающая стек протоколов TCP/IP.
1.4. АРМ администратора.
1.4.1 На АРМ администратора, устройство Admin_workstation, должна быть установлена ОС Windows (поддерживаемые версии 8/8.1/10).
1.5. Устройства Client1 и Client2.
1.5.1 На компьютерах пользователей (устройства Client1 и Client2) должна быть установлена ОС Windows (поддерживаемые версии 8/8.1/10).
1.6. HTTP сервер для распространения списка отозванных сертификатов.
1.6.1 Функционирующий HTTP сервер для распространения списка отозванных сертификатов (СОС). Устройство с именем CRL_distribution_point на схеме взаимодействия (см. рисунок 1). Если по объективным причинам использование СОС не представляется возможным или не требуется, то проверку СОС можно отключить в Cisco-like консоли устройств «С-Терра Шлюз».
Доставка новых списков отозванных сертификатов с удостоверяющих центров на HTTP-сервер должна происходить заблаговременно, до истечения срока действия предыдущих списков.
2. Требования к сетевому взаимодействию.
2.1. Между устройствами стенда должна быть обеспечена IP связность.

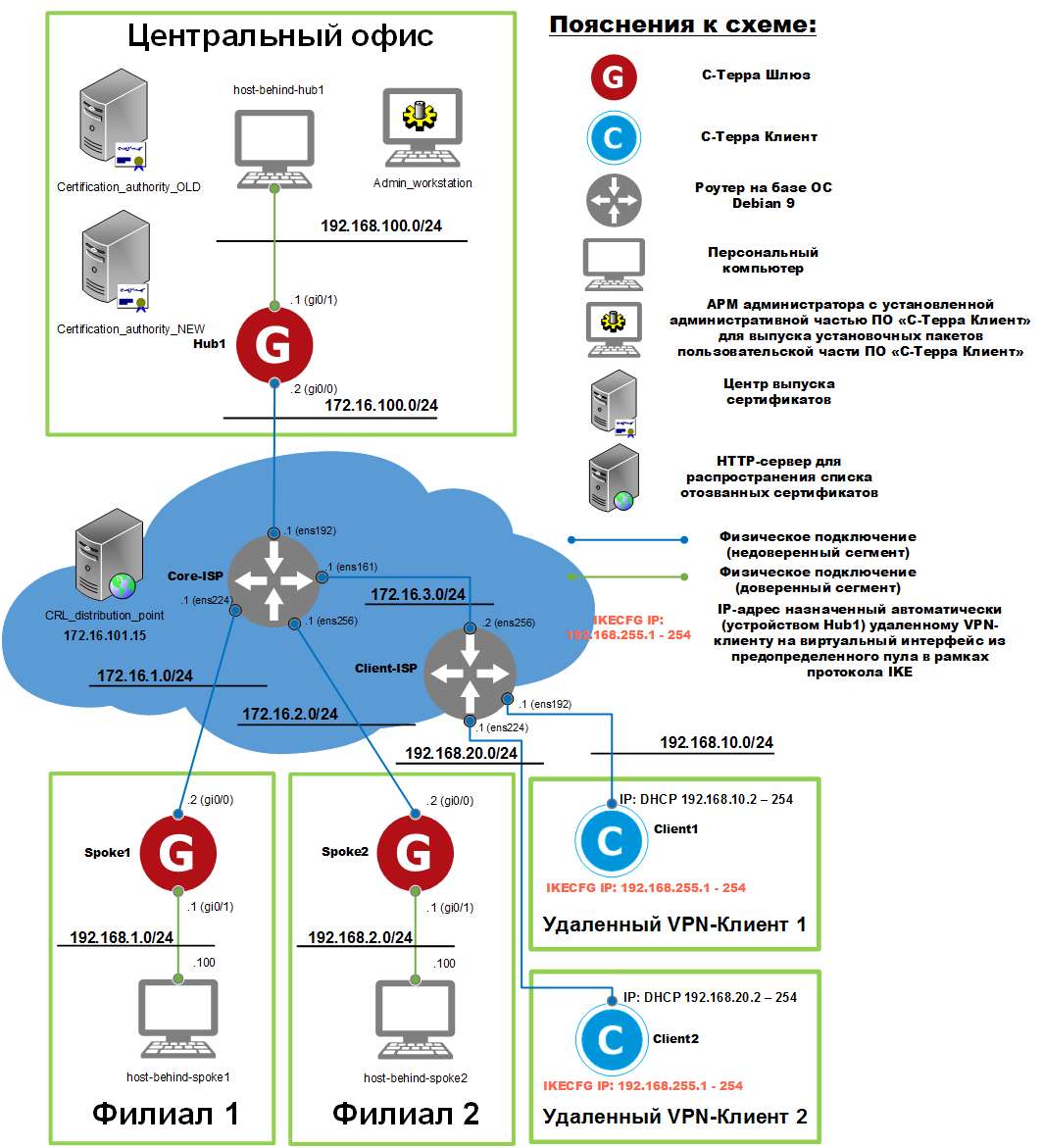

Рисунок 1. Схема взаимодействия
1. Размещение устройств.
1.1. В центральном офисе размещаются: центры выпуска сертификатов (Certification_authority_OLD и Certification_authority_NEW), АРМ администратора (Admin_workstation), криптошлюз «С-Терра Шлюз» (Hub1) и персональный компьютер (host-behind-hub1);
1.2. В неконтролируемом сегменте (синее облако на схеме взаимодействия (см. рисунок 1)) размещаются: HTTP сервер для распространения списка отозванных сертификатов (CRL_distribution_point), маршрутизаторы (Core-ISP, Client-ISP);
1.3. В сети филиала 1 размещаются криптошлюз «С-Терра Шлюз» (Spoke1) и персональный компьютер (host-behind-spoke1);
1.4. В сети филиала 2 размещаются криптошлюз «С-Терра Шлюз» (Spoke2) и персональный компьютер (host-behind-spoke2);
1.5. За пределами сети центрального офиса размещается компьютеры пользователей с ПО «С-Терра Клиент» (Client1 и Client2).
2. Подключение к сети Интернет.
2.В данном сценарии для эмуляции сети Интернет используются маршрутизаторы Core-ISP и Client-ISP.
2.1. Криптошлюз Hub1 подключается к сети Интернет с помощью статической маршрутизации (маршрут по умолчанию через маршрутизатор Core-ISP).
2.2. Компьютеры пользователей Client1 и Client2 подключается к сети Интернет с помощью статической маршрутизации (маршрут по умолчанию через маршрутизатор Client-ISP).
2.3. На маршрутизаторе Client-ISP происходит трансляция сетевых адресов (source NAT) в IP-адрес внешнего сетевого интерфейса (ens256).
В данном сценарии предполагается, что в центральном офисе не известно о том, в какой IP-адрес будут транслироваться запросы с компьютеров пользователей Client1 и Client2, так как устройства Client1 и Client2 могут находиться в любой части сети Интернет.
3. Использование нескольких УЦ.
Использование одновременно нескольких УЦ в VPN сети может быть вызвано разными причинами. В данном же сценарии в качестве причины рассматривается необходимость миграции с сертификатов, выпущенных по ГОСТ 2001, на сертификаты, выпущенные в соответствии с ГОСТ 2012 года. То есть, предполагается, что есть какое-то количество VPN устройств, которые штатно работают и используют сертификаты, выпущенные по ГОСТ 2001 года (в данном сценарии это устройства Hub1, Spoke1 и Client1). Соответственно, требуется, чтобы новые VPN устройства (в данном сценарии это устройства Spoke2 и Client2) использовали уже новые сертификаты, выпущенные по ГОСТ 2012 года. В дополнении к этому требуется обеспечить, чтобы VPN устройства со старыми и новыми сертификатами работали одновременно.
Чтобы на центральном криптошлюзе при помощи консоли cisco-like корректно развести на две группы VPN устройства, использующие старые и новые сертификаты, требуется, чтобы в DN (Distinguished Names) всех новых сертификатов был явно идентифицирующий признак. То есть во всех новых сертификатах должно присутствовать поле, отличающееся от того же поля в старых сертификатах или отсутствующее в них.
Например, DN для старых сертификатов «C=RU, CN=Client1, OU=IT» и DN для новых сертификатов «C=RU, CN=Client2, OU=IT_2012».
4. Параметры безопасного взаимодействия.
Весь IP трафик между подсетью центрального офиса и подсетями филиалов, а также между подсетью центрального офиса и компьютерами пользователей защищается с использованием алгоритмов ГОСТ и протокола IPsec в туннельном режиме. Доступа со стороны компьютеров пользователей к сетям филиалов в данном сценарии не предусмотрено.
В сценарии предполагается, что вначале УЦ Certification_authority_NEW, филиал 2 и устройство Client2 отсутствуют и криптошлюз Hub1 настроен для взаимодействия с филиалом 1 и Client1 с использованием сертификатов, выпущенных УЦ Certification_authority_OLD по ГОСТ 2001.
После внедрения УЦ Certification_authority_NEW, филиала 2 и устройства Client2, использующих новые сертификаты (по ГОСТ 2012), криптошлюз Hub1 настраивается таким образом, чтобы стоить соединения с устройствами из обеих групп.
4.1. Параметры протокола IKE для Client1 и Spoke1:
· Аутентификация при помощи цифровых сертификатов, алгоритм подписи - ГОСТ Р 34.10-2001;
· Алгоритм шифрования - ГОСТ 28147-89 (ключ 256 бит);
· Алгоритм вычисления хеш-функции - ГОСТ Р 34.11-94;
· Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) - VKO GOST R 34.10-2001.
4.2. Параметры протокола IKE для Client2 и Spoke2:
· Аутентификация при помощи цифровых сертификатов, алгоритм подписи - ГОСТ Р 34.10-2012 (ключ 256 бит);
· Алгоритм шифрования - ГОСТ 28147-89 (ключ 256 бит);
· Алгоритм вычисления хеш-функции - ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);
· Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) - VKO_GOSTR3410_2012_256 (ключ 256 бит).
4.3. Параметры протокола IKE для Hub1 после полной настройки должны содержать алгоритмы для взаимодействия как с Client1 и Spoke1, так и с Client2 и Spoke2.
4.4. Параметры протокола ESP (общие):
· Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) - ESP_GOST-4M-IMIT (ключ 256 бит).
1. Настройте IP адрес - 172.16.100.1 и маску - 255.255.255.0 на сетевом интерфейсе ens192.
2. Настройте IP адрес - 172.16.1.1 и маску - 255.255.255.0 на сетевом интерфейсе ens224.
3. Настройте IP адрес - 172.16.2.1 и маску - 255.255.255.0 на сетевом интерфейсе ens256.
4. Настройте IP адрес - 172.16.3.1 и маску - 255.255.255.0 на сетевом интерфейсе ens161.
5. Разрешите прохождение IP трафика.
1. Настройте IP адрес - 172.16.3.2 и маску - 255.255.255.0 на сетевом интерфейсе ens256.
2. Настройте IP адрес - 192.168.10.1 и маску - 255.255.255.0 на сетевом интерфейсе ens192.
3. Настройте IP адрес - 192.168.20.1 и маску - 255.255.255.0 на сетевом интерфейсе ens224.
4. Настройте NAT (SNAT либо маскарадинг), транслирующий все адреса сетей 192.168.10.0/24 и 192.168.20.0/24 в адрес внешнего интерфейса ens256.
5. Настройте на интерфейсе ens192 DHCP сервер, раздающий доступные IP адреса из подсети этого интерфейса (192.168.10.2 - 192.168.10.254) и требуемые сетевые настройки.
6. Настройте на интерфейсе ens224 DHCP сервер, раздающий доступные IP адреса из подсети этого интерфейса (192.168.20.2 - 192.168.20.254) и требуемые сетевые настройки.
7. Настройте маршрут по умолчанию с next-hop через Core-ISP.
8. Разрешите прохождение IP трафика.
Предполагается, что перед началом конфигурирования уже произведена настройка устройств Hub1, Spoke1 и Client1 в соответствии с документами “Построение VPN туннеля между двумя подсетями, защищаемыми шлюзами безопасности «С-Терра Шлюз»” и “Построение VPN туннеля между шлюзом безопасности "С-Терра Шлюз" и клиентом «С-Терра Клиент»”, размещенными на портале документации http://doc.s-terra.ru в разделе «Типовые сценарии применения продуктов» c поправкой на используемые алгоритмы (см. пункт 4.1 части «Общая логика работы»).
Для генерации запросов на сертификат по ГОСТ 2001 следует использовать утилиту cert_mgr с ключом -GOST_R3410EL.
В Приложении представлены тексты начальных конфигураций для криптошлюза Hub1, конфигураций для Spoke1, а также текст конфигураций LSP для VPN-клиента Client1.
Настройки устройств Spoke2 и Client2 ничем принципиально не отличаются от настроек Spoke1 и Client1 за исключением используемых алгоритмов.
В Приложении представлены тексты конфигураций для Spoke2, а также текст конфигураций LSP для VPN-клиента Client2.
Настройка будет происходить локально при помощи консольного подключения.
Настройка может осуществляться и удаленно (по SSH), но исключительно по доверенному каналу связи. Доверенным каналом связи может считаться канал в пределах контролируемой зоны в случае отсутствия в нем нарушителя (в нашем примере это подсеть центрального офиса 192.168.100.0/24). Доверенным каналом связи также считается канал, защищенный при помощи протокола IPsec (например, после настройки шифрования между филиалом и центральным офисом разрешается выполнять производить настройку из сети филиала, также после настройки шифрования между удаленным VPN клиентом (Client1) и криптошлюзом Hub1 разрешается выполнять настройку криптошлюза Hub1 с компьютера пользователя).
Дата и время на всех криптошлюзах (Hub1, Spoke1 и Spoke2) и компьютерах пользователей (Client1 и Client2) должны быть одинаковы, так как для аутентификации используются цифровые сертификаты, в которых зафиксированы дата и время начала их действия и окончания. Также одинаковые дата и время на всей инфраструктуре облегчают поиск неисправностей по лог-файлам.
Предполагается, что на криптошлюзе Hub1 уже присутствуют правильные настройки даты и времени, поэтому в данном сценарии они затрагиваться не будут. То же относится к настройкам типа терминала и паролям пользователей. Эти настройки приведены в документах “Построение VPN туннеля между двумя подсетями, защищаемыми шлюзами безопасности «С-Терра Шлюз»” и “Построение VPN туннеля между шлюзом безопасности "С-Терра Шлюз" и клиентом «С-Терра Клиент»”.
Для соединений с новыми устройствами потребуется создать новый сертификат для устройства Hub1.
Для генерации запроса на сертификат ознакомьтесь с главой «Настройки PKI(запросы и сертификаты)» сценария “Построение VPN туннеля между двумя подсетями, защищаемыми шлюзами безопасности «С-Терра Шлюз»”. Создайте запрос как показано в пункте 1.3 главы и укажите при этом нужный DN в опции «-subj». В данном сценарии будет использоваться следующий DN: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1. Оставшиеся настройки приведите в соответствии с данной главой.
В данном сценарии для разведения устройств на группы используется поле «OU». В старых сертификатах оно будет равно «RnD» в новых - «RnD NEW» (см. пункт 3 главы «Общая логика работы»).
Создайте запрос на сертификат для Hub1 и направьте запрос в новый УЦ (Certification_authority_NEW).
После импорта новых сертификатов в базу продукта вывод команд cert_mgr show и cert_mgr check должен выглядеть похожим образом:
root@Hub1:~# cert_mgr show
Found 6 certificates. Found 1 CRL.
1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA 2001
2 Status: local C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
3 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=S-Terra CSP Test Root CA 2012
4 Status: local C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
5 Status: remote C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1
6 Status: remote C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Client1
7 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA 2001
root@Hub1:~# cert_mgr check
1 State: Active C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA 2001
2 State: Active C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
3 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=S-Terra CSP Test Root CA 2012
Certificate can not be verified.
4 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
Certificate can not be verified.
5 State: Active C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1
6 State: Active C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Client1
Предполагается, что к данному моменту уже проведены начальные настройки шифрования: указаны значения глобальных параметров и параметров, требуемых для построения туннелей с Spoke1 и Client1. Посмотреть пример начальной конфигурации можно в пункте «Конфигурации шлюза Hub1» приложения. В данной главе будет описано только то, что требуется добавить в начальную конфигурацию.
Перейдите в режим конфигурирования Cisco-like консоли:
root@Hub1:~# su cscons
Hub1#
Hub1#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
1. Создайте вторую политику, описывающую параметры IKE туннеля:
Hub1(config)#crypto isakmp policy 2
Hub1(config-isakmp)#encryption gost
Hub1(config-isakmp)#hash gost341112-256-tc26
Hub1(config-isakmp)#authentication gost-sig
Hub1(config-isakmp)#group vko2
Hub1(config-isakmp)#exit
2. Создайте расширенные списки доступа (ACL) для трафика, который требуется защищать (трафик до филиала 2):
Hub1(config)#ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE2
Hub1(config-ext-nacl)#permit ip 192.168.100.0 0.0.0.255 192.168.2.0 0.0.0.255
Hub1(config-ext-nacl)#exit
Hub1(config)#
Предполагается, что список доступа IPSEC_ACl_HUB1_AND_CLIENTS для VPN-клиентов уже создан.
3. Создайте список идентификаторов, которому должен удовлетворять сертификат партнеров (Spoke2 и Client2):
Hub1(config)#crypto identity New_CA
Hub1(config-crypto-identity)#dn OU=RnD NEW
Hub1(config-crypto-identity)#exit
Hub1(config)#
4. Измените конфигурацию криптокарт:
4.1. Создайте во 2ом разделе VPN статическую криптокарту для подсети филиала 2, убрав предварительно из раздела 2 список динамических криптокарт DMAP;
4.2. Создайте динамическую криптокарту для VPN-клиентов с новыми сертификатами в 1ом разделе DMAP, указав в ней при этом созданный ранее идентификатор «New_CA» (set identity New_CA). Использованную ранее криптокарту для VPN-клиентов со старым сертификатом поместите во 2ой раздел DMAP.
4.3. Подключите получившийся список DMAP в 3ий раздел VPN.
Было:
crypto dynamic-map DMAP 1
match address IPSEC_ACl_HUB1_AND_CLIENTS
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set pool IKECFG_POOL
reverse-route
set dead-connection history off
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.1.2
set dead-connection history off
crypto map VPN 2 ipsec-isakmp dynamic DMAP
Стало:
crypto dynamic-map DMAP 1
match address IPSEC_ACl_HUB1_AND_CLIENTS
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set pool IKECFG_POOL
set identity New_CA
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
crypto dynamic-map DMAP 2
match address IPSEC_ACl_HUB1_AND_CLIENTS
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set pool IKECFG_POOL
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.1.2
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
crypto map VPN 2 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE2
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set identity New_CA
set peer 172.16.2.2
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
crypto map VPN 3 ipsec-isakmp dynamic DMAP
Здесь следует обратить внимание на порядок криптокарт. Динамические криптокарты должны быть заданы после статических. Динамическая криптокарта для VPN устройств с новыми сертификатами обязательно должна быть в разделе, номер которого меньше (DMAP 1), чем динамическая криптокарта для VPN устройств со старыми сертификатами (DMAP 2). На статические криптокарты это правило не распространяется.
В существующую политику нужно добавить адрес для загрузки нового СОС:
Hub1(config)#crypto pki trustpoint s-terra_technological_trustpoint
Hub1(ca-trustpoint)#crl download group ROOTCA_NEW http://172.16.101.15/certcrl_2012.crl
Hub1-n1(ca-trustpoint)#end
Проверьте, загружен ли СОС в базу Продукта:
Hub1#run cert_mgr show
Found 8 certificates. Found 2 CRLs.
1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA 2001
2 Status: local C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
3 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=S-Terra CSP Test Root CA 2012
4 Status: local C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
5 Status: remote C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1
6 Status: remote C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Client1
7 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA 2001
8 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=S-Terra CSP Test Root CA 2012
При наличии ошибок действуйте согласно главе «Настройка политики обработки СОС (CRL)» документа “Построение VPN туннеля между двумя подсетями, защищаемыми шлюзами безопасности «С-Терра Шлюз»”.
Настройка криптошлюза Hub1 завершена.
В Приложении представлены тексты конфигураций для криптошлюза Hub1:
· текст конфигураций Cisco-like;
· текст конфигураций LSP.
Проверку работоспособности следует проводить подобно тому, как указано в документах “Построение VPN туннеля между двумя подсетями, защищаемыми шлюзами безопасности «С-Терра Шлюз»” и “Построение VPN туннеля между шлюзом безопасности "С-Терра Шлюз" и клиентом «С-Терра Клиент»”.
После того как соединение со всеми устройствами будет установлено вывод команды sa_mgr show должен выглядеть примерно следующим образом:
root@Hub1:~# sa_mgr show
ISAKMP sessions: 0 initiated, 0 responded
ISAKMP connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd
1 90 (172.16.100.2,4500)-(172.16.3.2,39282) active 2184 2960
2 91 (172.16.100.2,500)-(172.16.2.2,500) active 1444 1516
3 92 (172.16.100.2,4500)-(172.16.3.2,4500) active 1952 2944
4 93 (172.16.100.2,500)-(172.16.1.2,500) active 1828 1908
IPsec connections:
Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd
1 261 (192.168.100.0-192.168.100.255,*)-(192.168.2.0-192.168.2.255,*) * ESP tunn 129008 129008
2 262 (192.168.100.0-192.168.100.255,*)-(192.168.255.2,*) * ESP nat-t3-tunn 3904 3904
3 263 (192.168.100.0-192.168.100.255,*)-(192.168.255.1,*) * ESP nat-t3-tunn 0 0
4 264 (192.168.100.0-192.168.100.255,*)-(192.168.1.0-192.168.1.255,*) * ESP tunn 1848 1848
1. Cisco-like конфигурация устройства Hub1 (изначальная):
!
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$RiWz4IVm$qMp6sbpYnTfSUxuaJPZ9UCq4yy8/x
heIEbSmbTfMzmbQqepMD6R1b18vHTdFQt949xNXzpRXWA9dZ/gCK70z./
aaa new-model
!
!
hostname Hub1
enable secret 5 HGJcyG+CRmCjINGFkW48VQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost
authentication gost-sig
group vko
!
ip local pool IKECFG_POOL 192.168.255.1 192.168.255.254
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1
permit ip 192.168.100.0 0.0.0.255 192.168.1.0 0.0.0.255
!
ip access-list extended IPSEC_ACl_HUB1_AND_CLIENTS
permit ip 192.168.100.0 0.0.0.255 192.168.255.0 0.0.0.255
!
!
crypto dynamic-map DMAP 1
match address IPSEC_ACl_HUB1_AND_CLIENTS
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set pool IKECFG_POOL
reverse-route
set dead-connection history off
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.1.2
set dead-connection history off
crypto map VPN 2 ipsec-isakmp dynamic DMAP
!
interface GigabitEthernet0/0
ip address 172.16.100.2 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.100.1 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.100.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl_2001.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 7D46C894EBF14B87400AD17517126414
3082022A308201D9A00302010202107D46C894EBF14B87400AD1751712641430
...
413AABE4711D6CA28F61574266A6
quit
!
end
2. LSP конфигурация устройства Hub1 (изначальная):
# This is automatically generated LSP
#
# Conversion Date/Time: Fri May 29 17:02:42 2020
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter at Fri May 29 17:02:42 2020 (user: cscons)"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.100.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341194CPRO1-65534"
GroupID = VKO_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
AddressPool IKECFG_POOL
(
IPAddresses = 192.168.255.1..192.168.255.254
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.1.2
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IKERule IKERule:VPN:2:DMAP:1
(
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
IKECFGPool = IKECFG_POOL
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 100
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.1.2
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
IPsecAction IPsecAction:VPN:2:DMAP:1
(
TunnelingParameters = TunnelEntry(
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
ReverseRoute = TRUE
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:2:DMAP:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 192.168.100.0/24
DestinationIP = 192.168.1.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1"
),
Filter (
Label = "VPN:2:DMAP:1:IPSEC_ACl_HUB1_AND_CLIENTS"
SourceIP = 192.168.100.0/24
DestinationIP = 192.168.255.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:2:DMAP:1 >
LogEventID = "IPsec:Protect:VPN:2:DMAP:1:IPSEC_ACl_HUB1_AND_CLIENTS"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
3. Cisco-like конфигурация устройства Hub1 (конечная):
!
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$RiWz4IVm$qMp6sbpYnTfSUxuaJPZ9UCq4yy8/xheIEbSmbTfMzmbQqepMD6R1b18vHTdFQt949xNXzpRXWA9dZ/gCK70z./
aaa new-model
!
!
hostname Hub1
enable secret 5 HGJcyG+CRmCjINGFkW48VQ==
!
!
!
!
crypto identity New_CA
dn OU=RnD NEW
!
crypto isakmp policy 1
encr gost
hash gost
authentication gost-sig
group vko
!
crypto isakmp policy 2
encr gost
hash gost341112-256-tc26
authentication gost-sig
group vko2
!
ip local pool IKECFG_POOL 192.168.255.1 192.168.255.254
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1
permit ip 192.168.100.0 0.0.0.255 192.168.1.0 0.0.0.255
!
ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE2
permit ip 192.168.100.0 0.0.0.255 192.168.2.0 0.0.0.255
!
ip access-list extended IPSEC_ACl_HUB1_AND_CLIENTS
permit ip 192.168.100.0 0.0.0.255 192.168.255.0 0.0.0.255
!
!
crypto dynamic-map DMAP 1
match address IPSEC_ACl_HUB1_AND_CLIENTS
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set pool IKECFG_POOL
set identity New_CA
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
crypto dynamic-map DMAP 2
match address IPSEC_ACl_HUB1_AND_CLIENTS
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set pool IKECFG_POOL
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.1.2
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1
crypto map VPN 2 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE2
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set identity New_CA
set peer 172.16.2.2
set dead-connection history off
set certificate local credential C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1
crypto map VPN 3 ipsec-isakmp dynamic DMAP
!
interface GigabitEthernet0/0
ip address 172.16.100.2 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.100.1 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.100.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl_2001.crl
crl download group ROOTCA_NEW http://172.16.101.15/certcrl_2012.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 7D46C894EBF14B87400AD17517126414
...
33041E9E7F3DC0FC49DA82445413855B858AD34A0A17B5A8DC7E01174779F49C
413AABE4711D6CA28F61574266A6
quit
certificate 310233CA9C0A329044279FBEDDD71082
...
0D1E775037AEF19A6FB932000C73A7932E455A5863EDF6FF8E13F6DFEAE8D574
9099EC60A29AEDAABE18EE7AB8D4014055702B1C86762517924A27152C
quit
!
end
4. LSP конфигурация устройства Hub1 (конечная):
# This is automatically generated LSP
#
# Conversion Date/Time: Fri May 29 19:40:48 2020
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter at Fri May 29 19:40:48 2020 (user: cscons)"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.100.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341194CPRO1-65534"
GroupID = VKO_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
IKETransform crypto:isakmp:policy:2
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341112_256TC26-65128"
GroupID = VKO2_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IdentityEntry New_CA(
DistinguishedName* = CertDescription(
Subject = TEMPLATE, "OU=RnD NEW"
)
)
AddressPool IKECFG_POOL
(
IPAddresses = 192.168.255.1..192.168.255.254
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
LocalCredential = CertDescription(
Subject = TEMPLATE, "C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1"
)
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
AuthMethodGOSTSign GOST:Sign$$1
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
LocalCredential = CertDescription(
Subject = TEMPLATE, "C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Hub1"
)
RemoteID = New_CA
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.1.2
Transform = crypto:isakmp:policy:1, crypto:isakmp:policy:2
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IKERule IKERule:VPN:2
(
IKEPeerIPFilter = 172.16.2.2
Transform = crypto:isakmp:policy:1, crypto:isakmp:policy:2
AggrModeAuthMethod = GOST:Sign$$1
MainModeAuthMethod = GOST:Sign$$1
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 20
)
IKERule IKERule:VPN:3:DMAP:1
(
Transform = crypto:isakmp:policy:1, crypto:isakmp:policy:2
AggrModeAuthMethod = GOST:Sign$$1
MainModeAuthMethod = GOST:Sign$$1
IKECFGPool = IKECFG_POOL
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 100
)
IKERule IKERule:VPN:3:DMAP:2
(
Transform = crypto:isakmp:policy:1, crypto:isakmp:policy:2
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
IKECFGPool = IKECFG_POOL
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 110
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.1.2
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
IPsecAction IPsecAction:VPN:2
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.2.2
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:2
)
IPsecAction IPsecAction:VPN:3:DMAP:1
(
TunnelingParameters = TunnelEntry(
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:3:DMAP:1
)
IPsecAction IPsecAction:VPN:3:DMAP:2
(
TunnelingParameters = TunnelEntry(
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:3:DMAP:2
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 192.168.100.0/24
DestinationIP = 192.168.1.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1"
),
Filter (
Label = "VPN:2:IPSEC_ACl_HUB1_AND_SPOKE2"
SourceIP = 192.168.100.0/24
DestinationIP = 192.168.2.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:2 >
LogEventID = "IPsec:Protect:VPN:2:IPSEC_ACl_HUB1_AND_SPOKE2"
),
Filter (
Label = "VPN:3:DMAP:1:IPSEC_ACl_HUB1_AND_CLIENTS"
SourceIP = 192.168.100.0/24
DestinationIP = 192.168.255.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:3:DMAP:1, IPsecAction:VPN:3:DMAP:2 >
LogEventID = "IPsec:Protect:VPN:3:DMAP:1:IPSEC_ACl_HUB1_AND_CLIENTS$VPN:3:DMAP:2:IPSEC_ACl_HUB1_AND_CLIENTS"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
1. Cisco-like конфигурация устройства Spoke1:
!
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$RiWz4IVm$qMp6sbpYnTfSUxuaJPZ9UCq4yy8/xheIEbSmbTfMzmbQqepMD6R1b18vHTdFQt949xNXzpRXWA9dZ/gCK70z./
aaa new-model
!
!
hostname Spoke1
enable secret 5 HGJcyG+CRmCjINGFkW48VQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost
authentication gost-sig
group vko
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1
permit ip 192.168.1.0 0.0.0.255 192.168.100.0 0.0.0.255
!
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE1
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.100.2
set dead-connection history off
!
interface GigabitEthernet0/0
ip address 172.16.1.2 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.1.1 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.1.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl_2001.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 7D46C894EBF14B87400AD17517126414
...
33041E9E7F3DC0FC49DA82445413855B858AD34A0A17B5A8DC7E01174779F49C
413AABE4711D6CA28F61574266A6
quit
!
end
2. LSP конфигурация устройства Spoke1:
# This is automatically generated LSP
#
# Conversion Date/Time: Fri May 29 15:30:03 2020
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter at Fri May 29 15:30:03 2020 (user: cscons)"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.1.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341194CPRO1-65534"
GroupID = VKO_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.100.2
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.100.2
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 192.168.1.0/24
DestinationIP = 192.168.100.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
1. Cisco-like конфигурация устройства Spoke2:
!
version 12.4
no service password-encryption
!
crypto ipsec df-bit copy
crypto isakmp identity dn
crypto isakmp fragmentation
crypto isakmp security-association lifetime delta 50
crypto isakmp initiator-sessions-max 100
crypto isakmp responder-sessions-max 100
crypto isakmp keepalive 3
crypto isakmp keepalive retry-count 5
username cscons privilege 15 secret 5 $6$RiWz4IVm$qMp6sbpYnTfSUxuaJPZ9UCq4yy8/xheIEbSmbTfMzmbQqepMD6R1b18vHTdFQt949xNXzpRXWA9dZ/gCK70z./
aaa new-model
!
!
hostname Spoke2
enable secret 5 HGJcyG+CRmCjINGFkW48VQ==
!
!
!
!
!
crypto isakmp policy 1
encr gost
hash gost341112-256-tc26
authentication gost-sig
group vko2
!
crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY esp-gost28147-4m-imit
!
ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE2
permit ip 192.168.2.0 0.0.0.255 192.168.100.0 0.0.0.255
!
!
crypto map VPN 1 ipsec-isakmp
match address IPSEC_ACl_HUB1_AND_SPOKE2
set transform-set GOST_ENCRYPT_AND_INTEGRITY
set peer 172.16.100.2
set dead-connection history off
!
interface GigabitEthernet0/0
ip address 172.16.2.2 255.255.255.0
crypto map VPN
!
interface GigabitEthernet0/1
ip address 192.168.2.1 255.255.255.0
!
!
ip route 0.0.0.0 0.0.0.0 172.16.2.1
!
crypto pki trustpoint s-terra_technological_trustpoint
revocation-check crl
crl download group ROOTCA http://172.16.101.15/certcrl_2012.crl
crl download time 60
crypto pki certificate chain s-terra_technological_trustpoint
certificate 310233CA9C0A329044279FBEDDD71082
...
0D1E775037AEF19A6FB932000C73A7932E455A5863EDF6FF8E13F6DFEAE8D574
9099EC60A29AEDAABE18EE7AB8D4014055702B1C86762517924A27152C
quit
!
end
2. LSP конфигурация устройства Spoke2:
# This is automatically generated LSP
#
# Conversion Date/Time: Fri May 29 19:44:11 2020
GlobalParameters(
Title = "This LSP was automatically generated by CSP Converter at Fri May 29 19:44:11 2020 (user: cscons)"
Version = LSP_4_3
CRLHandlingMode = ENABLE
PreserveIPsecSA = FALSE
)
RoutingTable(
Routes =
Route(
Destination = 0.0.0.0/0
Gateway = 172.16.2.1
)
)
FirewallParameters(
TCPSynSentTimeout = 30
TCPFinTimeout = 5
TCPClosedTimeout = 30
TCPSynRcvdTimeout = 30
TCPEstablishedTimeout = 3600
TCPHalfOpenLow = 400
TCPHalfOpenMax = 500
TCPSessionRateLow = 400
TCPSessionRateMax = 500
)
IKETransform crypto:isakmp:policy:1
(
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341112_256TC26-65128"
GroupID = VKO2_1B
RestrictAuthenticationTo = GOST_SIGN
LifetimeSeconds = 86400
)
ESPProposal GOST_ENCRYPT_AND_INTEGRITY:ESP
(
Transform* = ESPTransform
(
CipherAlg* = "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
)
IKEParameters(
FragmentSize = 576
SALifetimeDelta = 50
InitiatorSessionsMax = 100
ResponderSessionsMax = 100
)
AuthMethodGOSTSign GOST:Sign
(
LocalID = IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )
SendRequestMode = ALWAYS
SendCertMode = ALWAYS
)
IKERule IKERule:VPN:1
(
IKEPeerIPFilter = 172.16.100.2
Transform = crypto:isakmp:policy:1
AggrModeAuthMethod = GOST:Sign
MainModeAuthMethod = GOST:Sign
DPDIdleDuration = 3
DPDResponseDuration = 2
DPDRetries = 5
Priority = 10
)
IPsecAction IPsecAction:VPN:1
(
TunnelingParameters = TunnelEntry(
PeerAddress = 172.16.100.2
DFHandling=COPY
Assemble=TRUE
)
ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY:ESP )
NoDeadConnectionHistory = TRUE
IKERule = IKERule:VPN:1
)
FilterChain IPsecPolicy:VPN (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 192.168.2.0/24
DestinationIP = 192.168.100.0/24
Action = PASS
ExtendedAction = ipsec< sa = IPsecAction:VPN:1 >
LogEventID = "IPsec:Protect:VPN:1:IPSEC_ACl_HUB1_AND_SPOKE2"
)
)
NetworkInterface (
LogicalName = "GigabitEthernet0/0"
IPsecPolicy = IPsecPolicy:VPN
)
1. Конфигурация LSP Client1:
GlobalParameters (
Title = "This LSP was automatically generated by S-Terra Client AdminTool (st) at 2020.05.29 17:28:22"
Version = LSP_4_3
CRLHandlingMode = BEST_EFFORT
)
LDAPSettings (
ResponseTimeout = 200
HoldConnectTimeout = 60
DropConnectTimeout = 5
)
IdentityEntry auth_identity_01(
DistinguishedName *= CertDescription(
Subject *= COMPLETE,"C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Client1"
)
)
CertDescription local_cert_dsc_01(
Subject *= COMPLETE,"C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Client1"
Issuer *= COMPLETE,"C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA 2001"
SerialNumber = "1D00000005341D56526994C100000000000005"
FingerprintMD5 = "98B3E7685FF94420DEE4E23BC3AF5F72"
)
CertDescription partner_cert_dsc_01(
)
AuthMethodGOSTSign auth_method_01(
LocalID = auth_identity_01
LocalCredential = local_cert_dsc_01
RemoteCredential = partner_cert_dsc_01
SendRequestMode = AUTO
SendCertMode = AUTO
)
IKEParameters (
DefaultPort = 500
SendRetries = 5
RetryTimeBase = 1
RetryTimeMax = 30
SessionTimeMax = 60
InitiatorSessionsMax = 30
ResponderSessionsMax = 20
BlacklogSessionsMax = 16
BlacklogSessionsMin = 0
BlacklogSilentSessions = 4
BlacklogRelaxTime = 120
IKECFGPreferDefaultAddress = FALSE
)
IKETransform ike_trf_01(
LifetimeSeconds = 28800
CipherAlg *= "G2814789CPRO1-K256-CBC-65534"
HashAlg *= "GR341194CPRO1-65534"
GroupID *= VKO_1B
)
IKETransform ike_trf_02(
LifetimeSeconds = 28800
CipherAlg *= "G2814789CPRO1-K256-CBC-65534"
HashAlg *= "GR341112_256TC26-65128"
GroupID *= VKO2_1B
)
IKETransform ike_trf_03(
LifetimeSeconds = 28800
CipherAlg *= "GR341215K-K256-CFB-65528"
HashAlg *= "GR341112_256TC26-65128"
GroupID *= VKO2_1B
)
IKETransform ike_trf_04(
LifetimeSeconds = 28800
CipherAlg *= "G2814789CPRO1-K256-CBC-65534"
HashAlg *= "GR341194CPRO1-65534"
GroupID *= MODP_1536
)
ESPTransform esp_trf_01(
CipherAlg *= "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
ESPProposal esp_proposal_01(
Transform *=esp_trf_01
)
ESPTransform esp_trf_02(
CipherAlg *= "GR341215K-K352-MGM-251"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
ESPProposal esp_proposal_02(
Transform *=esp_trf_02
)
ESPTransform esp_trf_03(
CipherAlg *= "G2814789CPRO1-K256-CBC-254"
IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
ESPProposal esp_proposal_03(
Transform *=esp_trf_03
)
IKERule ike_rule_with_ikecfg_01(
DoNotUseDPD = FALSE
DPDIdleDuration = 60
DPDResponseDuration = 5
DPDRetries = 3
MainModeAuthMethod *= auth_method_01
Transform *= ike_trf_01,ike_trf_02,ike_trf_03,ike_trf_04
IKECFGRequestAddress = TRUE
)
IPsecAction ipsec_action_01(
PersistentConnection = TRUE
TunnelingParameters *=
TunnelEntry(
PeerAddress = 172.16.100.2
Assemble = TRUE
ReRoute = FALSE
TCPEncapsulation = FALSE
)
ContainedProposals *= (esp_proposal_01),(esp_proposal_02),(esp_proposal_03)
IKERule = ike_rule_with_ikecfg_01
)
FilterChain filter_chain_input(
Filters *= Filter(
ProtocolID *= 17
DestinationPort *= 500
Action = PASS
LogEventID = "pass_action_02_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
ProtocolID *= 17
DestinationPort *= 4500
Action = PASS
LogEventID = "pass_action_02_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
SourceIP *= 172.16.100.2
ProtocolID *= 50
Action = PASS
LogEventID = "pass_action_03_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
SourceIP *= 172.16.100.2
ProtocolID *= 51
Action = PASS
LogEventID = "pass_action_03_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
Action = PASS
LogEventID = "pass_action_04"
)
)
FilterChain filter_chain_output(
Filters *= Filter(
ProtocolID *= 17
SourcePort *= 500
Action = PASS
LogEventID = "pass_action_05_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
ProtocolID *= 17
SourcePort *= 4500
Action = PASS
LogEventID = "pass_action_05_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 50
Action = PASS
LogEventID = "pass_action_06_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 51
Action = PASS
LogEventID = "pass_action_06_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
Action = PASS
LogEventID = "pass_action_07"
)
)
FilterChain filter_chain_classification_input(
Filters *= Filter(
Action = PASS
LogEventID = "pass_action_08"
)
)
FilterChain filter_chain_classification_output(
Filters *= Filter(
Action = PASS
LogEventID = "pass_action_09"
)
)
FilterChain filter_chain_ipsec(
Filters *= Filter(
ProtocolID *= 17
SourcePort *= 500
Action = PASS
LogEventID = "pass_action_10_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
ProtocolID *= 17
SourcePort *= 4500
Action = PASS
LogEventID = "pass_action_10_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 50
Action = PASS
LogEventID = "pass_action_11_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 51
Action = PASS
LogEventID = "pass_action_11_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 192.168.100.0/24
Action = PASS
ExtendedAction *= ipsec<sa=ipsec_action_01>
LogEventID = "ipsec_action_01"
),Filter(
Action = PASS
LogEventID = "pass_action_12"
)
)
NetworkInterface(
InputFilter = filter_chain_input
OutputFilter = filter_chain_output
InputClassification = filter_chain_classification_input
OutputClassification = filter_chain_classification_output
IPsecPolicy = filter_chain_ipsec
)
1. Конфигурация LSP Client2:
GlobalParameters (
Title = "This LSP was automatically generated by S-Terra Client AdminTool (st) at 2020.05.29 18:13:29"
Version = LSP_4_3
CRLHandlingMode = BEST_EFFORT
)
LDAPSettings (
ResponseTimeout = 200
HoldConnectTimeout = 60
DropConnectTimeout = 5
)
IdentityEntry auth_identity_01(
DistinguishedName *= CertDescription(
Subject *= COMPLETE,"C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Client2"
)
)
CertDescription local_cert_dsc_01(
Subject *= COMPLETE,"C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=Client2"
Issuer *= COMPLETE,"C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD NEW,CN=S-Terra CSP Test Root CA 2012"
SerialNumber = "3F0000000270B14CF92599F920000000000002"
FingerprintMD5 = "16FAF5C829166AA59CEA1AAD120AF2CA"
)
CertDescription partner_cert_dsc_01(
)
AuthMethodGOSTSign auth_method_01(
LocalID = auth_identity_01
LocalCredential = local_cert_dsc_01
RemoteCredential = partner_cert_dsc_01
SendRequestMode = AUTO
SendCertMode = AUTO
)
IKEParameters (
DefaultPort = 500
SendRetries = 5
RetryTimeBase = 1
RetryTimeMax = 30
SessionTimeMax = 60
InitiatorSessionsMax = 30
ResponderSessionsMax = 20
BlacklogSessionsMax = 16
BlacklogSessionsMin = 0
BlacklogSilentSessions = 4
BlacklogRelaxTime = 120
IKECFGPreferDefaultAddress = FALSE
)
IKETransform ike_trf_01(
LifetimeSeconds = 28800
CipherAlg *= "G2814789CPRO1-K256-CBC-65534"
HashAlg *= "GR341112_256TC26-65128"
GroupID *= VKO2_1B
)
IKETransform ike_trf_02(
LifetimeSeconds = 28800
CipherAlg *= "G2814789CPRO1-K256-CBC-65534"
HashAlg *= "GR341194CPRO1-65534"
GroupID *= VKO_1B
)
IKETransform ike_trf_03(
LifetimeSeconds = 28800
CipherAlg *= "GR341215K-K256-CFB-65528"
HashAlg *= "GR341112_256TC26-65128"
GroupID *= VKO2_1B
)
IKETransform ike_trf_04(
LifetimeSeconds = 28800
CipherAlg *= "G2814789CPRO1-K256-CBC-65534"
HashAlg *= "GR341194CPRO1-65534"
GroupID *= MODP_1536
)
ESPTransform esp_trf_01(
CipherAlg *= "G2814789CPRO2-K288-CNTMAC-253"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
ESPProposal esp_proposal_01(
Transform *=esp_trf_01
)
ESPTransform esp_trf_02(
CipherAlg *= "GR341215K-K352-MGM-251"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
ESPProposal esp_proposal_02(
Transform *=esp_trf_02
)
ESPTransform esp_trf_03(
CipherAlg *= "G2814789CPRO1-K256-CBC-254"
IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"
LifetimeSeconds = 3600
LifetimeKilobytes = 4608000
)
ESPProposal esp_proposal_03(
Transform *=esp_trf_03
)
IKERule ike_rule_with_ikecfg_01(
DoNotUseDPD = FALSE
DPDIdleDuration = 60
DPDResponseDuration = 5
DPDRetries = 3
MainModeAuthMethod *= auth_method_01
Transform *= ike_trf_01,ike_trf_02,ike_trf_03,ike_trf_04
IKECFGRequestAddress = TRUE
)
IPsecAction ipsec_action_01(
PersistentConnection = TRUE
TunnelingParameters *=
TunnelEntry(
PeerAddress = 172.16.100.2
Assemble = TRUE
ReRoute = FALSE
TCPEncapsulation = FALSE
)
ContainedProposals *= (esp_proposal_01),(esp_proposal_02),(esp_proposal_03)
IKERule = ike_rule_with_ikecfg_01
)
FilterChain filter_chain_input(
Filters *= Filter(
ProtocolID *= 17
DestinationPort *= 500
Action = PASS
LogEventID = "pass_action_02_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
ProtocolID *= 17
DestinationPort *= 4500
Action = PASS
LogEventID = "pass_action_02_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
SourceIP *= 172.16.100.2
ProtocolID *= 50
Action = PASS
LogEventID = "pass_action_03_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
SourceIP *= 172.16.100.2
ProtocolID *= 51
Action = PASS
LogEventID = "pass_action_03_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
Action = PASS
LogEventID = "pass_action_04"
)
)
FilterChain filter_chain_output(
Filters *= Filter(
ProtocolID *= 17
SourcePort *= 500
Action = PASS
LogEventID = "pass_action_05_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
ProtocolID *= 17
SourcePort *= 4500
Action = PASS
LogEventID = "pass_action_05_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 50
Action = PASS
LogEventID = "pass_action_06_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 51
Action = PASS
LogEventID = "pass_action_06_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
Action = PASS
LogEventID = "pass_action_07"
)
)
FilterChain filter_chain_classification_input(
Filters *= Filter(
Action = PASS
LogEventID = "pass_action_08"
)
)
FilterChain filter_chain_classification_output(
Filters *= Filter(
Action = PASS
LogEventID = "pass_action_09"
)
)
FilterChain filter_chain_ipsec(
Filters *= Filter(
ProtocolID *= 17
SourcePort *= 500
Action = PASS
LogEventID = "pass_action_10_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
ProtocolID *= 17
SourcePort *= 4500
Action = PASS
LogEventID = "pass_action_10_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 50
Action = PASS
LogEventID = "pass_action_11_01"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 172.16.100.2
ProtocolID *= 51
Action = PASS
LogEventID = "pass_action_11_02"
PacketType = LOCAL_UNICAST,LOCAL_MISDIRECTED
),Filter(
DestinationIP *= 192.168.100.0/24
Action = PASS
ExtendedAction *= ipsec<sa=ipsec_action_01>
LogEventID = "ipsec_action_01"
),Filter(
Action = PASS
LogEventID = "pass_action_12"
)
)
NetworkInterface(
InputFilter = filter_chain_input
OutputFilter = filter_chain_output
InputClassification = filter_chain_classification_input
OutputClassification = filter_chain_classification_output
IPsecPolicy = filter_chain_ipsec
)
