Построение L2 и L3 VPN туннелей между двумя «С-Терра Шлюз DP»

Скачать в формате PDF

Настоящий документ содержит описание способа совместного использования Продуктов компании ООО «С-Терра СиЭсПи» и Продуктов третьих производителей.

ООО «С-Терра СиЭсПи» осуществляет сопровождение настоящего сценария в части настроек Продуктов Компании. Упоминание наименований, продуктов, торговых марок третьих организаций исключительно неформально и не является поддержкой, рекомендацией либо рекламой. ООО «С-Терра СиЭсПи» не несет какой-либо ответственности в отношении работоспособности и использования этих Продуктов. Документ имеет статус вспомогательного материала, который может быть использован технологическими партнерами, компаниями-интеграторами, при разработке собственных решений.

Решения, разработанные на базе данного сценария, могут применяться в действующих сетях/системах только после тестовой и/или опытной эксплуатации.

Введение

Данный сценарий описывает настройки «С-Терра Шлюз DP» для обеспечения защищенной связности между центральным офисом и филиалом на втором уровне модели OSI (L2 VPN) - для защиты пользовательского трафика, и на третьем уровне модели OSI (L3 VPN) - для защиты канала управления между «С-Терра Шлюз DP».

Все остальные соединения на третьем уровне модели OSI от/на «С-Терра Шлюз DP» разрешены, но защищаться при помощи IPsec не будут.

Обеспечение безопасного взаимодействия достигается путем шифрования и туннелирования трафика с применением отечественных отраслевых стандартов ГОСТ и протокола IPsec.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера будет использована криптографическая библиотека, разработанная компанией «С-Терра СиЭсПи». Шлюзы безопасности (или криптошлюзы) - «С-Терра Шлюз DP» версии 4.3.

Предварительные требования

Требования к материально-техническому обеспечению

Для переноса запросов и сертификатов между криптошлюзами и центром выпуска сертификатов требуется USB Flash накопитель.

Требования к квалификации администратора

Администратор должен обладать обширными знаниями в области сетевой информационной безопасности, иметь опыт работы с аналогичным оборудованием/программным обеспечением, знать и понимать следующие технологии и протоколы: PKI, IPsec, NAT, Firewall, routing, switching.

Также администратор должен иметь опыт развертывания базового сценария, который описан в документе «Построение L2 VPN туннеля между двумя «С-Терра Шлюз DP».

Требования к инфраструктуре

1.    Требования к устройствам.

1.1.      «С-Терра Шлюз DP».

1.1.1      Устройства «С-Терра Шлюз DP» должны быть в заводском состоянии.

1.2.      Центр выпуска сертификатов.

1.2.1      Должен быть настроен центр выпуска сертификатов (удостоверяющий центр, далее УЦ) для IPsec. Устройство с именем Certification-authority на схеме.

1.2.2      Для выпуска цифровых сертификатов допускается использование встроенного в OC Windows Server 2008R2 (или новее) удостоверяющего центра совместно с сертифицированным СКЗИ «КриптоПро» CSP 4.0 (или новее).

1.2.3      Для тестовых целей можно использовать тестовый УЦ от «КриптоПро» (веб-интерфейс: https://www.cryptopro.ru/certsrv/certrqxt.asp).

Категорически запрещено использование тестового УЦ от «КриптоПро» в производственной (боевой) эксплуатации, так как в данном случае отсутствует возможность контролировать процесс выпуска сертификатов и, соответственно, процедуру аутентификации.

1.3.      HTTP сервер для распространения списка отозванных сертификатов.

1.3.1      Функционирующий HTTP сервер для распространения списка отозванных сертификатов (СОС). Устройство с именем CRL-distribution-point на схеме. Если по объективным причинам использование СОС не представляется возможным или не требуется, то проверку СОС можно отключить в CLI.

Доставка нового списка отозванных сертификатов с удостоверяющего центра на HTTP сервер должна происходить заблаговременно, до истечения срока действия предыдущего списка.

2.    Требования к сетевому взаимодействию.

2.1.      Между криптошлюзами должна быть обеспечена IP связность.

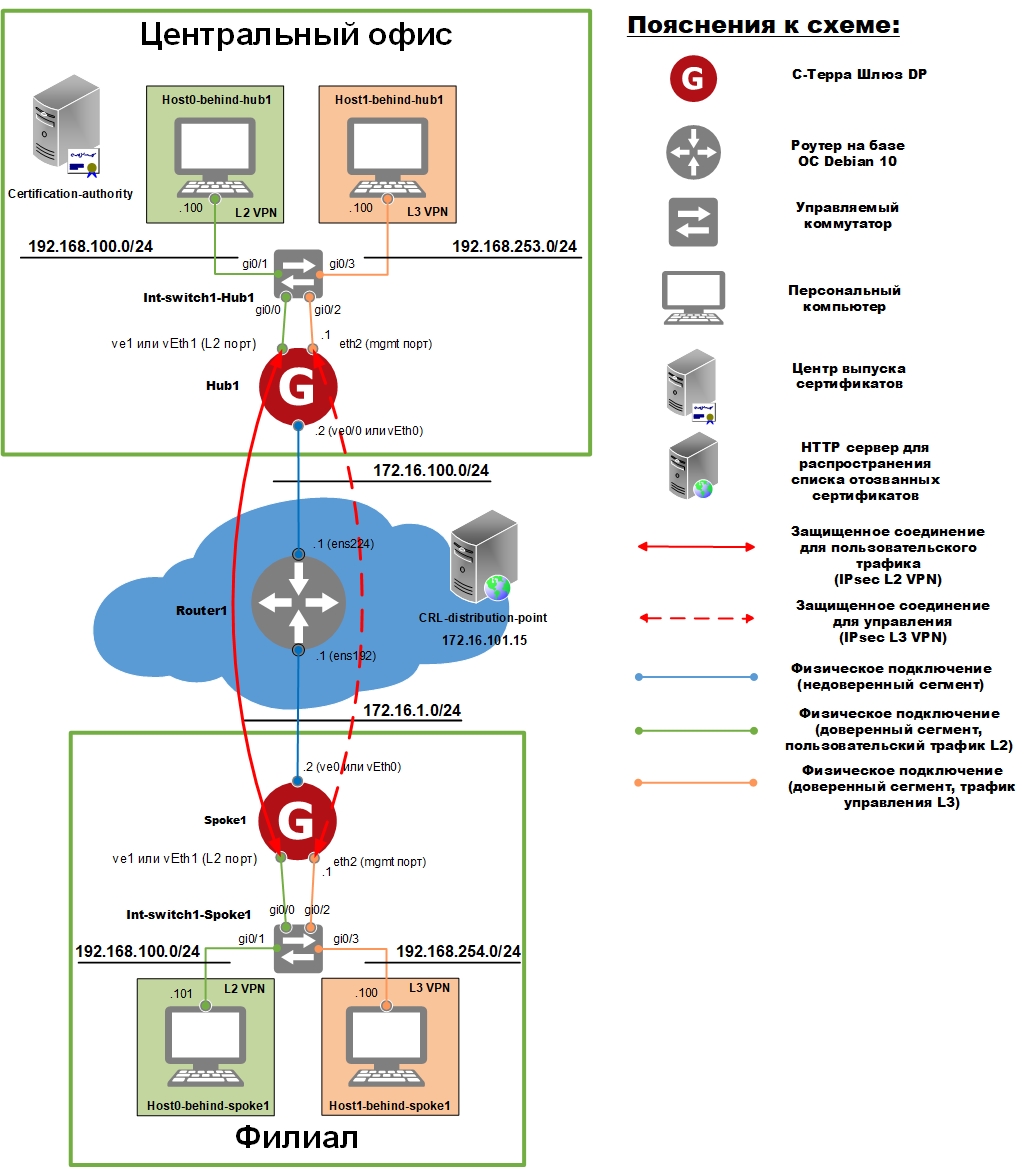

Схема взаимодействия

Рисунок 1. Схема взаимодействия



Общая логика работы

1.    Размещение устройств.

1.1.      В центральном офисе размещаются: центр выпуска сертификатов (Certification-authority), криптошлюз «С-Терра Шлюз DP» (Hub1), управляемый коммутатор (Int-switch1-Hub1) и персональные компьютеры (host0-behind-hub1 и host1-behind-hub1).

1.2.      В филиале размещаются: криптошлюз «С-Терра Шлюз DP» (Spoke1), управляемый коммутатор (Int-switch1-Spoke1) и персональные компьютеры (host0-behind-spoke1 и host1-behind-spoke1).

1.3.      В неконтролируемом сегменте (синее облако на схеме) размещаются: HTTP сервер для распространения списка отозванных сертификатов (CRL-distribution-point), маршрутизатор (Router1).

2.    Подключение к сети Интернет.

2.В данном сценарии для эмуляции сети Интернет используются маршрутизатор Router1.

Подключение к сети Интернет на устройствах «С-Терра Шлюз DP» будет считаться успешным, если по протоколу ICMP (или «ping») будет доступен HTTP сервер для распространения списка отозванных сертификатов (устройство CRL-distribution-point на схеме).

2.1.      Криптошлюз Hub1 подключается к сети Интернет с помощью статической маршрутизации (маршрут по умолчанию через маршрутизатор Router1).

2.2.      Криптошлюз Spoke1 подключается к сети Интернет с помощью статической маршрутизации (маршрут по умолчанию через маршрутизатор Router1).

3.    L2 VPN.

L2 VPN применяется для высокопроизводительной защиты пользовательского трафика. Для захвата пакетов используется выделенный сетевой интерфейс в сегменте LAN, в данном сценарии это интерфейс vEthernet1 (vEth1).

4.    L3 VPN.

Производительность L3 VPN на «С-Терра Шлюз DP» в силу архитектуры Продукта является очень низкой по сравнения с L2 VPN и составляет порядка 100 Mbit/s. Поэтому L3 VPN используется только для управления.

L3 VPN применяется для защиты трафика управления. Для управления используется выделенный сетевой интерфейс в сегменте LAN, в данном сценарии это интерфейс eth2. Интерфейс управления не добавляется в cisco-like консоль. Управления данным интерфейсом осуществляется средствами ОС.

Интерфейсы для управления и защиты пользовательского трафика не могут быть совмещены в одном.

Для L2 VPN и L3 VPN используются разные IPsec туннели, поэтому трафик управления и пользовательский не смешиваются друг с другом.

L3 VPN на «С-Терра Шлюз DP» совместим с «С-Терра Шлюз», «С-Терра Клиент», «С-Терра Юнит».

5.    Параметры безопасного взаимодействия.

Весь трафик (на втором уровне модели OSI) подсети 192.168.100.0/24, который передается между центром и филиалом, а также трафик управления (на третьем уровне модели OSI) между подсетями 192.168.253.0/24 и 192.168.254.0/24 защищается с использованием алгоритмов ГОСТ и протокола IPsec в туннельном режиме.

Инициировать защищенное соединение может как трафик из филиала в центр, так и наоборот, из центра в филиал.

5.1.      Параметры протокола IKE:

·         Аутентификация при помощи цифровых сертификатов, алгоритм подписи - ГОСТ Р 34.10-2012 (ключ 256 бит);

·         Алгоритм шифрования - ГОСТ 28147-89 (ключ 256 бит);

·         Алгоритм вычисления хеш-функции - ГОСТ Р 34.11-2012 ТК26 (ключ 256 бит);

·         Алгоритм выработки общего ключа (аналог алгоритма Диффи-Хеллмана) - VKO_GOSTR3410_2012_256 (ключ 256 бит).

5.2.      Параметры протокола ESP для L2 VPN:

·         Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) - ГОСТ Р 34.12-2015 "Кузнечик" (ключ 256 бит).

5.3.      Параметры протокола ESP для L3 VPN:

·         Комбинированный алгоритм шифрования и имитозащиты (контроль целостности) - ESP_GOST-4M-IMIT (ключ 256 бит).

Настройка стенда

Настройка устройства Router1

1.    Настройте IP адрес - 172.16.1.1 и маску - 255.255.255.0 на сетевом интерфейсе ens192.

2.    Настройте IP адрес - 172.16.100.1 и маску - 255.255.255.0 на сетевом интерфейсе ens224.

3.    Разрешите прохождение IP трафика.

Int-switch1-Hub1

1.    Интерфейс gi0/0 должен быть в trunk режиме. Должно быть разрешено прохождения фреймов с нужным VLAN ID.

2.    Интерфейсы для L2 VPN (gi0/0, gi0/1) и для L3 VPN (gi0/2, gi0/3) должны быть в разных VLAN сегментах.

3.    Интерфейсы gi0/1, gi0/2, gi0/3 должны быть в access режиме.

Int-switch1-Spoke1

1.    Интерфейс gi0/0 должен быть в trunk режиме. Должно быть разрешено прохождения фреймов с нужным VLAN ID.

2.    Интерфейсы для L2 VPN (gi0/0, gi0/1) и для L3 VPN (gi0/2, gi0/3) должны быть в разных VLAN сегментах.

3.    Интерфейсы gi0/1, gi0/2, gi0/3 должны быть в access режиме.

Настройка устройства host0-behind-hub1

1.    Настройте IP адрес - 192.168.100.100 и маску - 255.255.255.0 на сетевом интерфейсе.

2.    Разрешите прохождение IP трафика.

Настройка устройства host1-behind-hub1

1.    Настройте IP адрес - 192.168.253.100 и маску - 255.255.255.0 на сетевом интерфейсе.

2.    Задайте маршрут по умолчанию через 192.168.253.1.

3.    Разрешите прохождение IP трафика.

Настройка устройства host0-behind-spoke1

1.    Настройте IP адрес - 192.168.100.101 и маску - 255.255.255.0 на сетевом интерфейсе.

2.    Разрешите прохождение IP трафика.

Настройка устройства host1-behind-spoke1

1.    Настройте IP адрес - 192.168.254.100 и маску - 255.255.255.0 на сетевом интерфейсе.

2.    Задайте маршрут по умолчанию через 192.168.254.1.

3.    Разрешите прохождение IP трафика.

Настройка криптошлюза Hub1

Настройка будет происходить локально при помощи консольного подключения.

Настройка может осуществляться и удаленно (по SSH), но исключительно по доверенному каналу связи. Доверенным каналом связи может считаться канал в пределах контролируемой зоны в случае отсутствия в нем нарушителя (в нашем примере это подсети 192.168.253.0/24, 192.168.254.0/24, 192.168.100.0/24, но управление из подсети 192.168.100.0/24 не может быть осуществлено). Доверенным каналом связи также считается канал, защищенный при помощи протокола IPsec.

Начальные настройки

Дата и время на всех криптошлюзах и УЦ должны быть одинаковы, так как для аутентификации используются цифровые сертификаты, в которых зафиксированы дата и время начала их действия и окончания. Также одинаковые дата и время на всей инфраструктуре облегчают поиск неисправностей по лог-файлам.

1.    Войдите в CLI разграничения доступа. Для этого, после появления сообщения:

S-Terra administrative console

введите логин и пароль для CLI разграничения доступа:

Пользователь и пароль по умолчанию: administrator, s-terra. Обязательно смените пароль для пользователя administrator при помощи команды change user password.

login as: administrator

administrator's password:



############################################################

System is not initialized. Please run "initialize" command to start initializat

ion procedure.

############################################################



administrator@sterragate]

2.    Установите правильный тип терминала (для putty тип терминала xterm) и требуемую ширину (для удобства работы), например:

administrator@sterragate] terminal terminal-type xterm

administrator@sterragate] terminal width 150

3.    Установите нужную временную зону и правильные дату и время на криптошлюзе, используя консоль linux bash. Для этого выполните следующие команды.

3.1.      Войдите в linux bash.

administrator@sterragate] system

...

Entering system shell...

3.2.      Установите нужную временную зону:

root@sterragate:~# dpkg-reconfigure tzdata

3.3.      Проверьте при помощи команды date дату и время и если они неправильные то, установите верные значения (формат - месяц/день/год часы:минуты):

root@sterragate:~# date -s "07/04/2019 12:32"

Thu Jul  4 12:32:00 MSK 2019

4.    Установите надежный пароль для пользователя root (под данным пользователем осуществляется доступ по SSH в linux bash):

root@sterragate:~# passwd

Enter new UNIX password:

Retype new UNIX password:

passwd: password updated successfully

5.    Выйдите из linux bash обратно в CLI разграничения доступа:

root@sterragate:~# exit

logout

Leaving system shell...

administrator@sterragate]

6.    Запустите процедуру инициализации, в процессе которой будет запущен мастер начальных настроек L2 (data plane):

administrator@sterragate] initialize

6.1.      Пройдите инициализацию биологического ДСЧ, нажимая предлагаемые клавиши:

Progress: [********  ]

Press key: i

6.2.      Введите лицензию на Продукт GATEDP:

You have to enter license for S-Terra Gate DP

Available product codes:

GATE

GATEDP

MVPN

Enter product code: GATEDP

Enter customer code: Customer

Enter license number: 1XX

Enter license code: 43XXX-XXXXX- XXXXX - XXXXX - XXXXX

Your license:

  CustomerCode = Customer

  ProductCode  = GATEDP

  LicenseNumber= 1XX

  LicenseCode  = 43XXX-XXXXX- XXXXX - XXXXX - XXXXX

Is the above data correct? Yes

Active license:

CustomerCode= Customer

ProductCode=GATEDP

LicenseNumber=1XX

LicenseCode=43XXX-XXXXX- XXXXX - XXXXX - XXXXX

6.3.      Нажмите Enter, после чего запустится мастер начальных настроек L2 (data plane). Данный мастер изменяет файл /opt/VPNagent/etc/ipsm_dpdk.cfg, который используется сервисом ipsmapp:

Configuring IPSM:

This script will stop ipsmapp daemon and create new ipsm_dpdk.cfg. All ipsmapp settings will be reset. Do you want to continue? [Yes]

Restoring interfaces settings

6.3.1      Укажите количество портов (количество физических LAN и WAN интерфейсов для L2, Mgmt интерфейсы не учитываются):

Enter amount of ports (2-2) [2] : 2

6.3.2      Нажмите Enter на просьбу ввести количество потоков, чтобы было использовано значение по умолчанию (количество потоков соответствует количеству DP<N> интерфейсов):

Не изменяйте значение потоков по умолчанию без осознанной необходимости.

threads (1-36) [36] :

6.3.3      Выберите из предложенного списка PCI адрес для WAN порта. PORT0 - WAN интерфейс.

Port#   pci_id          Configured

-       03:00.0

-       0b:00.0

-       13:00.0

Данный список сформирован из всех физических сетевых интерфейсов, которые есть в криптошлюзе. В каждом конкретном случае PCI адреса могут отличаться.

Configuring PORT0

Enter pci_id for WAN interface : 03:00.0

6.3.4      Укажите IP адрес для WAN интерфейса (в данном сценарии - 172.16.100.2). Данный IP адрес будет назначен на интерфейс vEthernet0:

Enter IP-address for WAN interface (l3_ip) : 172.16.100.2

6.3.5       Укажите маску для IP адреса WAN интерфейса (в данном сценарии - 24):

Enter netmask for WAN interface (l3_mask) (0-32) [24] : 24

6.3.6      Укажите адрес шлюза по умолчанию для транзитного L2 (data plane) зашифрованного трафика (в данном сценарии - 172.16.100.1):

Enter default gateway IP-address (gw_ip) : 172.16.100.1

6.3.7      Нажмите Enter, если все параметры введены верно:

Is the above data correct? [Yes]

6.3.8      Выберите из вновь предложенного списка PCI адрес для LAN порта. PORT1 - LAN интерфейс:

Port#   pci_id          Configured

PORT0   03:00.0         *

-       0b:00.0

-       13:00.0

            Из списка выше видно, что WAN порт уже сконфигурирован (символ * в столбце Configured):

Configuring PORT1

Enter pci_id to pair with 03:00.0 : 0b:00.0

6.3.9      Укажите IP адрес источника для EtherIP туннеля (в данном сценарии - 172.16.100.2):

Данный адрес может не присутствовать в системе и быть любым, но должен совпадать с l2_dst_ip на криптошлюзе, с которым будет настраиваться L2 VPN. В данном сценарии - это Spoke1.

Enter source IP-address for l2-tunnel (l2_src_ip) : 172.16.100.2

6.3.10   Укажите IP адрес назначения для EtherIP туннеля (в данном сценарии - 172.16.1.2):

Данный адрес должен совпадать с l2_src_ip на криптошлюзе, с которым будет настраиваться L2 VPN. В данном сценарии - это Spoke1.

Enter destination IP-address for l2-tunnel (l2_dst_ip) : 172.16.1.2

6.3.11   Задайте MTU для WAN и LAN интерфейсов (в данном сценарии - 9000):

Если есть возможность, то всегда указывайте MTU на WAN интерфейсе минимум на 100 (сто) байт больше, чем максимальный MTU на защищаемых устройствах, чтобы избежать фрагментации и увеличить производительность. В этом случае MTU на LAN интерфейсе указывайте как максимальный MTU на защищаемых устройствах. Например, если MTU на защищаемых устройствах 9000, то MTU для WAN - 9100, MTU для LAN - 9000. Проверить наличие или отсутствие фрагментации можно при помощи утилиты kstat_show (параметр «frag ok»).

Enter MTU for WAN interface (68-9700) [9700] : 9000

Enter MTU for LAN interface (68-9700) [9600] : 9000

6.3.12   Нажмите Enter, если все параметры введены верно:

Is the above data correct? [Yes]

6.3.13   Дождитесь окончания процедуры инициализации и мастера настроек:

Please wait...



INFO: Non-DP interface (pci_id: 0000:13:00.0) name eth2 is now persistent

INFO: Non-DP interface (pci_id: 0000:1b:00.0) name eth3 is now persistent



Port#   pci_id          Configured

PORT0   03:00.0         *

PORT1   0b:00.0         *

-       13:00.0

-       1b:00.0

OK

Initialization completed.

Some settings will take effect after OS reboot only.



Network traffic is blocked.

To unblock network traffic, please setup the network security policy

or use "run csconf_mgr activate" command to activate the predefined

permissive network security policy now.

6.3.14   Включите прохождение сетевого трафика, загрузив предопределенную разрешающую политику:

administrator@sterragate] run csconf_mgr activate

Начальные настройки завершены.

Если вы хотите заново запустить мастер начальных настроек L2 (data plane), то выполните:

administrator@sterragate] run /opt/VPNagent/bin/configure_dp.sh

Настройка L2

В данном разделе будут описаны:

·         настройка фрагментации;

·         настройка механизма Path MTU Discovery;

·         настройка механизма изменения MSS в TCP пакетах.

1.    Перейдите в linux bash:

administrator@Hub1] system

Entering system shell...

root@sterragate:~#

2.    Уменьшите время сборки фрагментированных пакетов:

root@sterragate:~# drv_mgr set frag_reassemble_timeout 2

Value of "frag_reassemble_timeout" is set to 2.

3.    Дальнейшие настройки осуществляются через файл /opt/VPNagent/etc/ipsm_dpdk.cfg:

root@sterragate:~# vim.tiny /opt/VPNagent/etc/ipsm_dpdk.cfg

3.1.      Включите фрагментацию. Для этого на WAN порту (PORT0) раскомментируйте (символ комментария - «;») параметр dp_frag_ip и в качестве значения укажите IP адрес WAN интерфейса криптошлюза, с которым будет настраиваться L2 VPN (в данном сценарии - это IP адрес 172.16.1.2 криптошлюза Spoke1). Также раскомментируйте параметр dp_frag_natt и задайте значение yes:

[PORT0]

pci_id = 03:00.0

outer = yes

l3_ip = 172.16.100.2

l3_mask = 24

gw_ip = 172.16.100.1

pair_port = 1

mtu = 9000

...

dp_frag_ip = 172.16.1.2

dp_frag_natt = yes

...

3.2.      Включите механизмы Path MTU Discovery и изменение MSS в TCP пакетах на LAN порту (PORT1). Для этого на LAN порту (PORT1) раскомментируйте параметры pmtud, mssfix и выставите им значения: для pmtud - «значение MTU порта - 100» (в данном сценарии - это значение 8900), для mssfix - «значение MTU порта - 140» (в данном сценарии - это значение 8860):

[PORT1]

pci_id = 0b:00.0

l2_src_ip = 172.16.100.2

l2_dst_ip = 172.16.1.2

pair_port = 0

mtu = 9000

...

pmtud = 8900

mssfix = 8860

...

3.3.      Для применения настроек перезапустите сервис ipsmapp:

root@sterragate:~# systemctl restart ipsmapp.service

4.    Выйдите из linux bash:

root@sterragate:~# exit

logout

Leaving system shell...

Настройка L2 (data plane) завершена.

Настройки PKI (запросы и сертификаты)

Продукт не поддерживает разностные (delta) списки отзыва сертификатов, только базовые. Учитывайте это при выборе или развертывании УЦ.

Для аутентификации партнеров по IPsec можно использовать только цифровые сертификаты, выпущенные при помощи сертифицированного СКЗИ.

Аутентификация по предопределенным ключам запрещена и возможна только в тестовых целях.

Закрытый ключ для сертификата криптошлюза будет сгенерирован при помощи утилиты cert_mgr с использованием биологического датчика случайных чисел (БИО ДСЧ). Если на криптошлюзе установлен аппаратный датчик случайных чисел, то для выработки случайных чисел по умолчанию будет использоваться аппаратный датчик. Закрытый ключ может храниться либо на файловой системе устройства, либо на защищенном ключевом носителе (токен). В данном сценарии закрытый ключ будет располагаться в специальном контейнере на файловой системе устройства. Если требуется, чтобы контейнер располагался на токене, то смотрите описание параметра create утилиты cert_mgr на портале документации http://doc.s-terra.ru.

В момент генерации ключевой пары будет также сгенерирован запрос на локальный сертификат криптошлюза. Данный запрос для его последующей доставки на УЦ будет сохранен на USB Flash накопитель.

Настройка осуществляется в CLI разграничения доступа.

При выполнении сторонних команд в CLI разграничения доступа/консоли cisco-like перед командой нужно указывать ключевое слово run. Автодополнение для команд, указываемых после run не поддерживается.

1.    Генерация закрытого ключа и запроса на сертификат криптошлюза.

1.1.      Вставьте USB Flash накопитель в свободный USB порт криптошлюза (накопитель будет автоматически примонтирован).

1.2.      Определите имя (идентификатор) USB Flash накопителя на криптошлюзе:

administrator@sterragate] dir media:

    1  dr-x         4096  Thu Jul  4 10:40:32 2019  1482-7CB1

Имя (идентификатор) USB Flash накопителя - 1482-7CB1.

1.3.      Запустите процесс генерации закрытого ключа и запроса на сертификат криптошлюза с сохранением файла запроса на USB Flash накопителе (закрытый ключ остается на криптошлюзе):

administrator@sterragate] run cert_mgr create -subj "C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1" -GOST_R341012_256 -fb64 media:1482-7CB1/hub1.request

·         ключ -subj задает отличительное имя сертификата (Distinguished Name, DN);

Отличительное имя сертификата должно быть уникальным для каждого устройства.

·         ключ -GOST_R341012_256 задает использование алгоритма подписи - ГОСТ Р 34.10-2012 (ключ 256 бит).

На УЦ для поддержки алгоритма ГОСТ Р 34.10-2012 (ключ 256 бит) должно быть установлено СКЗИ «КриптоПро CSP» версии 4.0 или новее.

·         ключ -fb64 задает месторасположение и формат представления запроса на сертификат; будет использован формат представления BASE64 с сохранением файла запроса в корень USB Flash накопителя под именем hub1.request.

Нажимайте предлагаемые клавиши на клавиатуре для инициализации БИО ДСЧ:

Progress: [********* ]

Press key: U

После завершения работы БИО ДСЧ файл запроса будет сохранен в корне USB Flash накопителя:

administrator@sterragate] dir media:1482-7CB1/

 1 -rwx 473 Thu Jul  4 10:40:32 2019 hub1.request

Настоятельно рекомендуется сохранить контейнер закрытого ключа при помощи утилиты cont_mgr. Контейнер может понадобиться в случае восстановления криптошлюза при отказе HDD/SSD диска. Носитель с файлом контейнера нужно хранить в защищенном и недоступном для третьих лиц месте.

1.4.      Отмонтируйте и извлеките USB Flash накопитель (посмотреть точки монтирования можно при помощи команды run mount):

administrator@sterragate] run umount /media/1482-7CB1

2.    Выпуск сертификата криптошлюза на УЦ и импортирование сертификатов УЦ и криптошлюза в базу Продукта.

2.1.      Доставьте файл запроса на УЦ и выпустите по нему сертификат криптошлюза.

2.2.      Скопируйте выпущенный сертификат для криптошлюза под именем hub1.cer и сертификат УЦ под именем ca.cer в корень USB Flash накопителя.

2.3.      Вновь вставьте USB Flash накопитель, содержащий файлы сертификатов, в свободный порт USB на криптошлюзе.

2.4.      Убедитесь в наличии сертификатов на USB Flash накопителе:

administrator@sterragate] dir media:1482-7CB1/

 1 -rwx 592 Thu Jul  4 10:40:32 2019 ca.cer

 2 -rwx 804 Thu Jul  4 10:40:32 2019 hub1.cer

 3 -rwx 473 Thu Jul  4 10:40:32 2019 hub1.request

Сохраняйте сертификаты. Они могу понадобиться в случае восстановления криптошлюза при отказе HDD/SSD диска.

2.5.      Импортируйте сертификат УЦ в базу Продукта:

administrator@sterragate] run cert_mgr import -f media:1482-7CB1/ca.cer -t

·         ключ -f задает месторасположение файла сертификата;

·         ключ -t используется для импортирования доверенного (trusted) сертификата УЦ.

2.6.      Импортируйте сертификат криптошлюза в базу Продукта:

administrator@sterragate] run cert_mgr import -f media:1482-7CB1/hub1.cer

2.7.      Убедитесь, что сертификаты успешно импортированы в базу Продукта:

administrator@sterragate] run cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1

Видно, что сертификат УЦ импортирован как trusted, а сертификат криптошлюза как local (local означает, что для данного сертификата есть соответствующий ключевой контейнер).

2.8.      Выполните проверку статуса сертификатов в базе Продукта:

administrator@sterragate] run cert_mgr check

1 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

                  Certificate can not be verified.

2 State: Inactive C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1

                  Certificate can not be verified.

Видно, что все сертификаты имеют статус Inactive (неактивный) с пометкой: «Certificate can not be verified» (сертификат не может быть проверен). Причиной этому является включенный по умолчанию в консоли cisco-like механизм проверки списка отозванных сертификатов (далее СОС или CRL). Так как в базе Продукта СОС отсутствует, поэтому проверка не может быть осуществлена. Далее будет описан процесс настройки автоматической загрузки СОС и импортирование его в базу Продукта. Загрузка СОС осуществляется по протоколу HTTP с заданной периодичностью.

Настройка паролей доступа к консоли cisco-like

1.    Войдите в cisco-like консоль из CLI разграничения доступа:

Пользователь и пароль по умолчанию cscons, csp. Обязательно смените пароль для пользователя cscons, так как под этим пользователем осуществляется доступ по SSH в cisco-like консоль. Также не забудьте сменить enable пароль.

administrator@sterragate] configure

sterragate login: cscons

Password:

S-Terra Gate DP 4.3.XXXXX (amd64)

sterragate#

2.    Смените пароль для пользователя cscons и на enable:

sterragate#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

sterragate(config)#username cscons secret 0 ПАРОЛЬ

sterragate(config)#enable secret 0 ПАРОЛЬ

Настройка сетевых параметров

Настройка сетевых параметров проходит в два эта. Первый - настройка Mgmt интерфейса eth2 в linux bash. Второй - настройка маршрутизации в cisco-like консоли.

Первый этап.

1.    Перейдите в linux bash:

sterragate(config)#end

sterragate#exit

administrator@sterragate] system

Entering system shell...

2.    Выведите список всех интерфейсов в системе и выберите незадействованный в L2. Незадействованные в L2 интерфейсы будут иметь имя ethN, а задействованные vEthN:

root@sterragate:~# ip address show

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    inet 127.0.0.1/8 scope host lo

       valid_lft forever preferred_lft forever

4: eth2: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000

    link/ether 00:50:56:9e:08:11 brd ff:ff:ff:ff:ff:ff

5: eth3: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000

    link/ether 00:50:56:9e:14:72 brd ff:ff:ff:ff:ff:ff

8: vEth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9000 qdisc pfifo_fast state UP group default qlen 1000

    link/ether 00:50:56:9e:d6:ae brd ff:ff:ff:ff:ff:ff

    inet 172.16.100.2/24 scope global vEth0

       valid_lft forever preferred_lft forever

9: vEth1: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 9000 qdisc pfifo_fast state UP group default qlen 1000

    link/ether 00:50:56:9e:94:6c brd ff:ff:ff:ff:ff:ff

Видно, что интерфейс eth2 не задействован в L2. Интерфейсы vEthN задействованы в L2, vEth0 соответствует WAN, а vEth1 - LAN.

3.    Добавьте описание настроек интерфейса eth2 в файл /etc/network/interfaces за пределами секции, которая обозначается маркерами ###netifcfg-begin###, ###netifcfg-end###:

Mgmt интерфейс запрещено подключать к недоверенным сетям, так как Mgmt интерфейсы не контролируются средствами Продукта. Соответственно, добавлять Mgmt интерфейсы в cisco-like консоль нельзя. Поэтому настройка таких интерфейсов должна происходить средствами ОС. Если требуется фильтровать пакеты, то используйте iptables (см. документ «Использование утилиты «iptables»).

...

source-directory /etc/network/interfaces.d



# loopback configuration

auto lo

iface lo inet loopback



# Mgmt interface.

auto eth2

iface eth2 inet static

address 192.168.253.100

netmask 255.255.255.0



###netifcfg-begin###

...

###netifcfg-end###

4.    Перезапустите сервис  networking для применения настроек:

root@sterragate:~# systemctl restart networking.service

5.    Убедитесь, что Mgmt адрес присутствует на интерфейсе eth2:

root@sterragate:~# ip address show dev eth2

4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000

    link/ether 00:50:56:9e:08:11 brd ff:ff:ff:ff:ff:ff

    inet 192.168.253.1/24 brd 192.168.253.255 scope global eth2

       valid_lft forever preferred_lft forever

6.    Проверьте, что с криптошлюза по ICMP доступно устройство host1-behind-hub1:

root@sterragate:~# ping 192.168.253.100 -c 5

PING 192.168.253.100 (192.168.253.100) 56(84) bytes of data.

64 bytes from 192.168.253.100: icmp_seq=1 ttl=64 time=1.42 ms

64 bytes from 192.168.253.100: icmp_seq=2 ttl=64 time=0.477 ms

64 bytes from 192.168.253.100: icmp_seq=3 ttl=64 time=0.599 ms

64 bytes from 192.168.253.100: icmp_seq=4 ttl=64 time=0.513 ms

64 bytes from 192.168.253.100: icmp_seq=5 ttl=64 time=0.501 ms



--- 192.168.253.100 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4072ms

rtt min/avg/max/mdev = 0.477/0.703/1.427/0.364 ms

Второй этап.

Изменения сетевых настроек в cisco-like консоли применяются сразу после ввода соответствующих команд. Политика безопасности применяется после выхода из режима конфигурирования.

1.    Перейдите в cisco-like консоль из linux bash:

root@sterragate:~# exit

logout

Leaving system shell...

administrator@sterragate] configure

sterragate login: cscons

Password:

Last login: Mon Mar  2 15:00:48 MSK 2020 on pts/0

S-Terra Gate DP 4.3.XXXXX (amd64)

sterragate#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

2.    Задайте имя устройства:

sterragate(config)#hostname Hub1

3.    Убедитесь, что WAN и LAN интерфейсы административно включены и line protocol (способность интерфейса передавать пакеты в данный момент) находится в состоянии up, а также на интерфейсе vEthernet0 присутствует WAN адрес криптошлюза:

Hub1(config)#do show interfaces vEthernet0

vEthernet0 is up, line protocol is up

  Hardware address is 0050.569e.85fc

  Internet address is 172.16.100.2/24

  MTU 9000 bytes

Hub1(config)#do show interfaces vEthernet1

vEthernet1 is up, line protocol is up

  Hardware address is 0050.569e.ec9a

  MTU 9000 bytes

Если line protocol находится в состоянии down, то проверьте подключение сетевого интерфейса криптошлюза к коммутационному или прочему оборудованию.

4.    Задайте маршрут по умолчанию через устройство Router1 для исходящего из TCP/IP стека ОС и транзитного Mgmt трафика (шлюз по умолчанию для зашифрованного транзитного L2 трафика задается в файле /opt/VPNagent/etc/ipsm_dpdk.cfg):

Hub1(config)#ip route 0.0.0.0 0.0.0.0 172.16.100.1

5.    Проверьте доступность устройства Router1:

Hub1(config)#do ping 172.16.100.1

PING 172.16.100.1 (172.16.100.1) 100(128) bytes of data.

108 bytes from 172.16.100.1: icmp_seq=1 ttl=64 time=1.13 ms

108 bytes from 172.16.100.1: icmp_seq=2 ttl=64 time=0.237 ms

108 bytes from 172.16.100.1: icmp_seq=3 ttl=64 time=0.192 ms

108 bytes from 172.16.100.1: icmp_seq=4 ttl=64 time=0.200 ms

108 bytes from 172.16.100.1: icmp_seq=5 ttl=64 time=0.299 ms



--- 172.16.100.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4078ms

rtt min/avg/max/mdev = 0.192/0.411/1.131/0.362 ms

Настройка шифрования

1.    Параметры IKE.

1.1.      Укажите в качестве типа идентификатора, используемого в рамках протокола IKE, отличительное имя (Distinguished Name, DN):

Hub1(config)#crypto isakmp identity dn

По умолчанию отличительное имя будет взято из сертификата устройства, например, для Hub1 это «C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1».

1.2.      Настройте параметры DPD (deep peer detection):

Hub1(config)#crypto isakmp keepalive 3 2

Hub1(config)#crypto isakmp keepalive retry-count 5

Пояснение:

Если в течение 3 секунд отсутствует входящий трафик в IPsec туннеле, то с интервалом в 2 секунды посылается 5 keepalive пакетов в рамках IKE туннеля, чтобы удостовериться в работоспособности туннеля. Если партнер не отвечает на keepalive пакеты, то соответствующий IKE туннель и связанные с ним IPsec туннели уничтожаются. В случае наличия исходящего защищаемого трафика происходит попытка создания новых IKE/IPsec туннелей.

1.3.      Включите фрагментацию IKE пакетов:

Hub1(config)#crypto isakmp fragmentation

1.4.      Включите случайный разброс времени жизни IKE и IPsec SA, чтобы снизить нагрузку на шлюз (позволяет избежать единовременное массовое пересоздания SA):

Hub1(config)#crypto isakmp security-association lifetime delta 50

1.5.      Увеличьте допустимое количество одновременно инициируемых IKE сессий (не путать с общим количеством IKE сессий) для всех партнёров (значение по умолчанию 30):

Hub1(config)#crypto isakmp initiator-sessions-max 100

1.6.      Увеличьте допустимое количество одновременных IKE обменов, проводимых шлюзом со всеми партнерами в качестве ответчика (не путать с общим количеством IKE сессий; значение по умолчанию 20):

Hub1(config)#crypto isakmp responder-sessions-max 100

1.7.      Создайте политику, описывающую параметры IKE туннеля:

Hub1(config)#crypto isakmp policy 1

Hub1(config-isakmp)# encryption gost

Hub1(config-isakmp)# hash gost341112-256-tc26

Hub1(config-isakmp)# authentication gost-sig

Hub1(config-isakmp)# group vko2

Hub1(config-isakmp)# exit

Рекомендуется использовать одну политику для IKE туннелей. Несколько политик может потребоваться в том случае, если необходимо обеспечить совместимость со старыми версиями Продуктов, в которых нет поддержки новых алгоритмов.

2.    Параметры IPsec для защиты транзитного пользовательского L2 трафика.

2.1.      Задайте комбинированный алгоритм gost341215k-mgm шифрования и имитозащиты (набор преобразований) для защиты транзитного L2 трафика:

Hub1(config)#crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY_MGM esp-gost341215k-mgm

Hub1(cfg-crypto-trans)#exit

2.2.      Создайте список доступа (ACL) для транзитного инкапсулированного в EtherIP пользовательского трафика, который нужно защищать между центральным офисом и филиалом:

Hub1(config)#ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1

Hub1(config-ext-nacl)#remark EtherIP L2 tunnel

Hub1(config-ext-nacl)# permit 97 host 172.16.100.2 host 172.16.1.2

Hub1(config-ext-nacl)#exit

Hub1(config)#

2.3.      Создайте крипто-карту (имя L2VPN, раздел 1):

Hub1(config)#crypto map L2VPN 1 ipsec-isakmp

2.3.1      Укажите список доступа для защищаемого трафика:

Hub1(config-crypto-map)# match address IPSEC_ACl_HUB1_AND_SPOKE1

2.3.2      Укажите при помощи какого набора алгоритмов нужно защищать трафик:

Hub1(config-crypto-map)# set transform-set GOST_ENCRYPT_AND_INTEGRITY_MGM

2.3.3      Укажите IP адрес партнера по IPsec, в данном сценарии это внешний IP адрес устройства Spoke1:

Hub1(config-crypto-map)# set peer 172.16.1.2

2.3.4      Увеличьте лимит по трафику до максимального значения для IPsec SA:

Hub1(config-crypto-map)#set security-association lifetime kilobytes 4294967295

2.3.5      Обязательно отключите историю удаленных туннелей (если не отключить, то могут быть проблемы с построением IPsec туннелей с устройствами, которые находятся за NAT):

Hub1(config-crypto-map)# set dead-connection history off

Hub1(config-crypto-map)#exit

2.4.      Прикрепите созданную крипто-карту L2VPN ко всем DP интерфейсам:

Hub1(config)# interface range DP 0 - 35

Hub1(config-if)# crypto map L2VPN

Hub1(config-if)# exit

3.    Параметры IPsec для защиты канала управления между криптошлюзами.

3.1.      Задайте комбинированный алгоритм gost28147-4m-imit шифрования и имитозащиты (набор преобразований) для защиты удаленного управления криптошлюзом:

Hub1(config)# crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY_IMIT esp-gost28147-4m-imit

Hub1(cfg-crypto-trans)#exit

3.2.      Создайте расширенный список доступа (ACL) для трафика управления, который требуется защищать:

Hub1(config)#ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1_MGMT

Hub1(config-ext-nacl)# remark MGMT Networks

Hub1(config-ext-nacl)# permit ip 192.168.253.0 0.0.0.255 192.168.254.0 0.0.0.255

Hub1(config-ext-nacl)#exit

3.3.      Создайте крипто-карту (имя L3VPN, раздел 1):

Hub1(config)#crypto map L3VPN 1 ipsec-isakmp

3.3.1      Укажите список доступа для защищаемого трафика:

Hub1(config-crypto-map)# match address IPSEC_ACl_HUB1_AND_SPOKE1_MGMT

3.3.2      Укажите при помощи какого набора алгоритмов нужно защищать трафик:

Hub1(config-crypto-map)#set transform-set GOST_ENCRYPT_AND_INTEGRITY_IMIT

3.3.3      Укажите IP адрес партнера по IPsec, в данном сценарии это внешний IP адрес устройства Spoke1:

Hub1(config-crypto-map)# set peer 172.16.1.2

3.3.4      Увеличьте лимит по трафику до максимального значения для IPsec SA:

Hub1(config-crypto-map)#set security-association lifetime kilobytes 4294967295

3.3.5      Обязательно отключите историю удаленных туннелей (если не отключить, то могут быть проблемы с построением IPsec туннелей с устройствами, которые находятся за NAT):

Hub1(config-crypto-map)#set dead-connection history off

Hub1(config-crypto-map)#exit

3.4.      Прикрепите созданную крипто-карту L3VPN к внешнемуWAN интерфейсу:

Hub1(config)#interface vEthernet 0

Hub1(config-if)#description WAN

Hub1(config-if)#crypto map L3VPN

3.5.      Примените настройки:

Hub1(config-if)#end

Настройка политики обработки СОС (CRL)

В целях безопасности настоятельно рекомендуется включать проверку списков отзыва сертификатов. Разностные списки отозванных сертификатов (delta CRL) не поддерживаются.

1.    Включите проверку СОС:

Hub1#configure terminal

Hub1(config)# crypto pki trustpoint s-terra_technological_trustpoint

Hub1(ca-trustpoint)# revocation-check crl

Если по обоснованным причинам использование СОС невозможно, то выключите проверку СОС и не включайте автоматическую загрузку СОС:

Hub1(ca-trustpoint)# revocation-check none

2.    Включите автоматическую загрузку и импортирование в базу Продукта списка отозванных сертификатов с HTTP сервера CRL_distribution_point:

Hub1(ca-trustpoint)# crl download group ROOTCA http://172.16.101.15/certcrl.crl

3.    Настройте периодичность загрузки СОС в 60 минут (по умолчанию 24 часа):

Hub1(ca-trustpoint)# crl download time 60

4.    Примените настройки:

Hub1(ca-trustpoint)#end

5.    Проверьте загружен ли СОС в базу Продукта:

Hub1#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Если СОС не загрузился, то проверьте файл журнала, например:

Hub1#run grep getcrls_daemon /var/log/cspvpngate.log

Примечание: чтобы не ждать следующего периода загрузки СОС можно перезапустить сервис getcrls вручную:

Hub1#run systemctl restart getcrls.service

6.    Выполните проверку статуса сертификатов в базе Продукта:

Hub1#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1

Настройка криптошлюза Hub1 завершена.

В Приложении представлены тексты конфигураций для криптошлюза Hub1:

·         текст консоли cisco-like;

·         текст LSP;

·         Конфигурация сетевых интерфейсов ОС;

·         Конфигурация L2 (data plane).



Настройка криптошлюза Spoke1

Настройка криптошлюза Spoke1 происходит аналогично настройке Hub1.

В Приложении представлены тексты конфигураций для криптошлюза Spoke1:

·         текст консоли cisco-like;

·         текст LSP;

·         Конфигурация сетевых интерфейсов ОС;

·         Конфигурация L2 (data plane).



Проверка работоспособности стенда

Проверку работоспособности нужно выполнять после завершения настройки всех устройств стенда.

Проверка IP связности

1.    Проверьте, что с криптошлюзов Hub1 и Spoke1 по ICMP доступен шлюз по умолчанию (Router1). Для этого выполните команду ping из cisco-like консоли криптошлюзов.

Hub1#ping 172.16.100.1

PING 172.16.100.1 (172.16.100.1) 100(128) bytes of data.

108 bytes from 172.16.100.1: icmp_seq=1 ttl=64 time=5.07 ms

108 bytes from 172.16.100.1: icmp_seq=2 ttl=64 time=3.62 ms

108 bytes from 172.16.100.1: icmp_seq=3 ttl=64 time=6.55 ms

108 bytes from 172.16.100.1: icmp_seq=4 ttl=64 time=4.68 ms

108 bytes from 172.16.100.1: icmp_seq=5 ttl=64 time=2.86 ms



--- 172.16.100.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4005ms

rtt min/avg/max/mdev = 2.867/4.562/6.552/1.263 ms

Spoke1#ping 172.16.1.1

PING 172.16.1.1 (172.16.1.1) 100(128) bytes of data.

108 bytes from 172.16.1.1: icmp_seq=1 ttl=64 time=14.7 ms

108 bytes from 172.16.1.1: icmp_seq=2 ttl=64 time=9.22 ms

108 bytes from 172.16.1.1: icmp_seq=3 ttl=64 time=7.03 ms

108 bytes from 172.16.1.1: icmp_seq=4 ttl=64 time=5.25 ms

108 bytes from 172.16.1.1: icmp_seq=5 ttl=64 time=8.15 ms



--- 172.16.1.1 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4006ms

rtt min/avg/max/mdev = 5.259/8.876/14.704/3.195 ms

Видно, что устройство Router1 доступно по ICMP как с Hub1, так и со Spoke1.

2.    Проверьте, что с криптошлюза Hub1 доступен по ICMP криптошлюз Spoke1 (по внешним интерфейсам). Для этого выполните команду ping из cisco-like консоли криптошлюзов.

Hub1#ping 172.16.1.2

PING 172.16.1.2 (172.16.1.2) 100(128) bytes of data.

108 bytes from 172.16.1.2: icmp_seq=1 ttl=63 time=24.0 ms

108 bytes from 172.16.1.2: icmp_seq=2 ttl=63 time=15.0 ms

108 bytes from 172.16.1.2: icmp_seq=3 ttl=63 time=14.1 ms

108 bytes from 172.16.1.2: icmp_seq=4 ttl=63 time=9.63 ms

108 bytes from 172.16.1.2: icmp_seq=5 ttl=63 time=11.2 ms



--- 172.16.1.2 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4003ms

rtt min/avg/max/mdev = 9.632/14.821/24.064/5.013 ms

Видно, что с криптошлюза Hub1 доступен по ICMP криптошлюз Spoke1.

Проверка PKI

1.    Проверьте, что на криптошлюзах Hub1 и Spoke1 СОС импортирован в базу Продукта. Для этого выполните команду run cert_mgr show из cisco-like консоли криптошлюзов.

Hub1#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1

2 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Spoke1#run cert_mgr show

Found 2 certificates. Found 1 CRL.

1 Status: trusted C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 Status: local   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1

3 CRL: C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Видно, что на криптошлюзах Hub1 и Spoke1 СОС импортирован в базу Продукта. Если этого не произошло, то проверьте файл журнала (команда run grep getcrls_daemon /var/log/cspvpngate.log) и, при необходимости, перезапустите сервис автоматической загрузки СОС (команда run systemctl restart getcrls.service).

2.    Проверьте, что на криптошлюзах Hub1 и Spoke1 статус всех сертификатов Active. Для этого выполните команду run cert_mgr check из cisco-like консоли криптошлюзов.

Hub1#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Hub1

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

Spoke1#run cert_mgr check

1 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=S-Terra CSP Test Root CA

2 State: Active   C=RU,L=Zelenograd,O=S-Terra CSP,OU=RnD,CN=Spoke1

Видно, что на криптошлюзах Hub1 и Spoke1 статус всех сертификатов Active. Если статус Inactive, то проверьте загружен ли СОС в базу Продукта и правильность установки даты и времени.

Проверка построения защищенного L2 соединения между Hub1 и Spoke1

1.    Инициируйте построение защищенного L2 соединения между криптошлюзами Hub1 и Spoke1 с любого из защищаемых устройств host0-behind-spoke1 или host0-behind-hub1. Для этого выполните команду ping, например из консоли linux bash защищаемого устройства host0-behind-spoke1:

root@host0-behind-spoke1:~# ping 192.168.100.100 -c 15

PING 192.168.100.100 (192.168.100.100) 56(84) bytes of data.

64 bytes from 192.168.100.100: icmp_seq=1 ttl=64 time=3.35 ms

64 bytes from 192.168.100.100: icmp_seq=2 ttl=64 time=3.51 ms

64 bytes from 192.168.100.100: icmp_seq=3 ttl=64 time=3.15 ms

64 bytes from 192.168.100.100: icmp_seq=4 ttl=64 time=2.99 ms

64 bytes from 192.168.100.100: icmp_seq=5 ttl=64 time=4.28 ms

64 bytes from 192.168.100.100: icmp_seq=6 ttl=64 time=2.26 ms

64 bytes from 192.168.100.100: icmp_seq=7 ttl=64 time=2.27 ms

64 bytes from 192.168.100.100: icmp_seq=8 ttl=64 time=2.21 ms

64 bytes from 192.168.100.100: icmp_seq=9 ttl=64 time=2.64 ms

64 bytes from 192.168.100.100: icmp_seq=10 ttl=64 time=2.30 ms

64 bytes from 192.168.100.100: icmp_seq=11 ttl=64 time=2.74 ms

64 bytes from 192.168.100.100: icmp_seq=12 ttl=64 time=2.25 ms

64 bytes from 192.168.100.100: icmp_seq=13 ttl=64 time=2.16 ms

64 bytes from 192.168.100.100: icmp_seq=14 ttl=64 time=2.32 ms

64 bytes from 192.168.100.100: icmp_seq=15 ttl=64 time=2.17 ms



--- 192.168.100.100 ping statistics ---

15 packets transmitted, 15 received, 0% packet loss, time 29ms

rtt min/avg/max/mdev = 2.155/2.705/4.277/0.612 ms

2.    Проверьте, что на криптошлюзах Hub1 и Spoke1 установлены защищенные IPsec соединения. Для этого выполните команду run sa_mgr show из cisco-like консоли криптошлюзов.

Hub1#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 1 (172.16.100.2,500)-(172.16.1.2,500) active 14352 13868



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 352 352

2 2 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 352

3 3 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 352

4 4 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 512 384

5 5 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 512

6 6 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 384

7 7 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 384

8 8 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 384

9 9 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 384

10 10 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 352

11 11 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 384

12 12 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 352 384

13 13 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 352

14 14 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 384

15 15 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 384

16 16 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 352

17 17 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 352 384

18 18 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 352 384

19 19 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 384

20 20 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 384

21 21 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 384

22 22 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 320 256

23 23 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 256

24 24 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 256

25 25 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 256

26 26 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 224

27 27 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 256

28 28 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 256

29 29 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 384 256

30 30 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

31 31 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

32 32 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

33 33 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

34 34 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

35 35 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

36 36 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 256 256

Spoke1#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 1 (172.16.1.2,500)-(172.16.100.2,500) active 13868 14352



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 1 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 608 512

2 2 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 448 608

3 3 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 608 512

4 4 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 768

5 5 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 768 512

6 6 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 640

7 7 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 640 512

8 8 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 640

9 9 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 640 512

10 10 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 480 640

11 11 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 640 512

12 12 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 576

13 13 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 576 512

14 14 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 640

15 15 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 640 512

16 16 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 608 512

17 17 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 608

18 18 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 448

19 19 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

20 20 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

21 21 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

22 22 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 448

23 23 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

24 24 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

25 25 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 480 512

26 26 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 480 512

27 27 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

28 28 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

29 29 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

30 30 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

31 31 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

32 32 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

33 33 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 480

34 34 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

35 35 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

36 36 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 512 512

Видно, что на криптошлюзах Hub1 и Spoke1 установлены защищенные IPsec соединения (количество защищенных IPsec соединений должно совпадать со значением параметра threads, указанно в мастере настроек L2). Если этого не произошло, то проверьте файл журнала (команда run less /var/log/cspvpngate.log). При необходимости увеличьте уровень логирования (команда logging trap debugging в консоли cisco-like) и заново инициируйте защищенное соединение.

Проверка построения защищенного L3 соединения между Hub1 и Spoke1

1.    Инициируйте построение защищенного L3 соединения между криптошлюзами Hub1 и Spoke1 с любого из защищаемых устройств host1-behind-spoke1 или host1-behind-hub1. Для этого выполните команду ping, например из консоли linux bash защищаемого устройства host1-behind-hub1:

root@host1-behind-hub1:~# ping 192.168.254.100 -c 5

PING 192.168.254.100 (192.168.254.100) 56(84) bytes of data.

64 bytes from 192.168.254.100: icmp_seq=1 ttl=62 time=40.2 ms

64 bytes from 192.168.254.100: icmp_seq=2 ttl=62 time=6.74 ms

64 bytes from 192.168.254.100: icmp_seq=3 ttl=62 time=5.41 ms

64 bytes from 192.168.254.100: icmp_seq=4 ttl=62 time=3.54 ms

64 bytes from 192.168.254.100: icmp_seq=5 ttl=62 time=9.96 ms



--- 192.168.254.100 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 10ms

rtt min/avg/max/mdev = 3.539/13.168/40.197/13.675 ms

2.    Проверьте, что на криптошлюзах Hub1 и Spoke1 установлены защищенные IPsec соединения. Для этого выполните команду run sa_mgr show из cisco-like консоли криптошлюзов.

Hub1#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 1 (172.16.100.2,500)-(172.16.1.2,500) active 62604 55124



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 108 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 11744 11552

...

36 150 (172.16.100.2,*)-(172.16.1.2,*) 97 ESP tunn 768 768

37 151 (192.168.253.0-192.168.253.255,*)-(192.168.254.0-192.168.254.255,*) * ESP tunn 440 440

Spoke1#run sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded



ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 1 (172.16.1.2,500)-(172.16.100.2,500) active 56240 63744



IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 111 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 11264 11328

...

36 150 (172.16.1.2,*)-(172.16.100.2,*) 97 ESP tunn 1024 1024

37 151 (192.168.254.0-192.168.254.255,*)-(192.168.253.0-192.168.253.255,*) * ESP tunn 440 440

Видно, что на криптошлюзах Hub1 и Spoke1 установлено защищенное L3 IPsec соединение. Если этого не произошло, то проверьте файл журнала (команда run less /var/log/cspvpngate.log). При необходимости увеличьте уровень логирования (команда logging trap debugging в консоли cisco-like) и заново инициируйте защищенное соединение.

3.    Проверьте доступ к криптошлюзу Hub1 из Mgmt подсети криптошлюза Hub1. Для этого подключитесь по SSH на Mgmt адрес Hub1, например из консоли linux bash защищаемого устройства host1-behind-hub1:

root@host1-behind-hub1:~# ssh 192.168.253.1

The authenticity of host '192.168.253.1 (192.168.253.1)' can't be established.

ECDSA key fingerprint is SHA256:mkcuerccUkM7WF0FmSqRe0BqkW01/3Afp5/cQ3mTI0Y.

Are you sure you want to continue connecting (yes/no)? yes

Warning: Permanently added '192.168.253.1' (ECDSA) to the list of known hosts.

root@192.168.253.1's password:

S-Terra Gate DP 4.3.XXXXX (amd64)

root@Hub1:~#

4.    Проверьте доступ к криптошлюзу Spoke1 из Mgmt подсети криптошлюза Hub1. Для этого подключитесь по SSH на Mgmt адрес Spoke1, например из консоли linux bash защищаемого устройства host1-behind-hub1:

root@host1-behind-hub1:~# ssh 192.168.254.1

The authenticity of host '192.168.254.1 (192.168.254.100)' can't be established.

ECDSA key fingerprint is SHA256:TF06vUKSNzzSd7wCd2NdGtt4Uh59L3Pppzgi1FDBOmY.

Are you sure you want to continue connecting (yes/no)? yes

Warning: Permanently added '192.168.254.1' (ECDSA) to the list of known hosts.

root@192.168.254.1's password:

S-Terra Gate DP 4.3.XXXXX (amd64)

root@Spoke1:~#

Видно, что доступ к криптошлюзам успешно осуществляется по SSH, в том числе по защищенному IPsec соединению.



Приложение

Конфигурации криптошлюза Hub1

1.    Консоль cisco-like:

!

version 12.4

no service password-encryption

!

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp fragmentation

crypto isakmp security-association lifetime delta 50

crypto isakmp initiator-sessions-max 100

crypto isakmp responder-sessions-max 100

crypto isakmp keepalive 3

crypto isakmp keepalive retry-count 5

username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOW

Zlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wtMXTl0

aaa new-model

!

!

hostname Hub1

enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==

!

!

!

!

!

crypto isakmp policy 1

 encr gost

 hash gost341112-256-tc26

 authentication gost-sig

 group vko2

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY_MGM esp-gost341215k-mgm

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY_IMIT esp-gost28147-4m-imi

t

!

ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1

 remark EtherIP L2 tunnel

 permit 97 host 172.16.100.2 host 172.16.1.2

!

ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1_MGMT

 remark MGMT Networks

 permit ip 192.168.253.0 0.0.0.255 192.168.254.0 0.0.0.255

!

!

crypto map L2VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1_AND_SPOKE1

 set transform-set GOST_ENCRYPT_AND_INTEGRITY_MGM

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.1.2

 set dead-connection history off

!

crypto map L3VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1_AND_SPOKE1_MGMT

 set transform-set GOST_ENCRYPT_AND_INTEGRITY_IMIT

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.1.2

 set dead-connection history off

!

interface DP0

 crypto map L2VPN

 crypto ipsec stream-id 1000

!

interface DP1

 crypto map L2VPN

 crypto ipsec stream-id 1001

!

interface DP2

 crypto map L2VPN

 crypto ipsec stream-id 1002

!

interface DP3

 crypto map L2VPN

 crypto ipsec stream-id 1003

!

interface DP4

 crypto map L2VPN

 crypto ipsec stream-id 1004

!

interface DP5

 crypto map L2VPN

 crypto ipsec stream-id 1005

!

interface DP6

 crypto map L2VPN

 crypto ipsec stream-id 1006

!

interface DP7

 crypto map L2VPN

 crypto ipsec stream-id 1007

!

interface DP8

 crypto map L2VPN

 crypto ipsec stream-id 1008

!

interface DP9

 crypto map L2VPN

 crypto ipsec stream-id 1009

!

interface DP10

 crypto map L2VPN

 crypto ipsec stream-id 1010

!

interface DP11

 crypto map L2VPN

 crypto ipsec stream-id 1011

!

interface DP12

 crypto map L2VPN

 crypto ipsec stream-id 1012

!

interface DP13

 crypto map L2VPN

 crypto ipsec stream-id 1013

!

interface DP14

 crypto map L2VPN

 crypto ipsec stream-id 1014

!

interface DP15

 crypto map L2VPN

 crypto ipsec stream-id 1015

!

interface DP16

 crypto map L2VPN

 crypto ipsec stream-id 1016

!

interface DP17

 crypto map L2VPN

 crypto ipsec stream-id 1017

!

interface DP18

 crypto map L2VPN

 crypto ipsec stream-id 1018

!

interface DP19

 crypto map L2VPN

 crypto ipsec stream-id 1019

!

interface DP20

 crypto map L2VPN

 crypto ipsec stream-id 1020

!

interface DP21

 crypto map L2VPN

 crypto ipsec stream-id 1021

!

interface DP22

 crypto map L2VPN

 crypto ipsec stream-id 1022

!

interface DP23

 crypto map L2VPN

 crypto ipsec stream-id 1023

!

interface DP24

 crypto map L2VPN

 crypto ipsec stream-id 1024

!

interface DP25

 crypto map L2VPN

 crypto ipsec stream-id 1025

!

interface DP26

 crypto map L2VPN

 crypto ipsec stream-id 1026

!

interface DP27

 crypto map L2VPN

 crypto ipsec stream-id 1027

!

interface DP28

 crypto map L2VPN

 crypto ipsec stream-id 1028

!

interface DP29

 crypto map L2VPN

 crypto ipsec stream-id 1029

!

interface DP30

 crypto map L2VPN

 crypto ipsec stream-id 1030

!

interface DP31

 crypto map L2VPN

 crypto ipsec stream-id 1031

!

interface DP32

 crypto map L2VPN

 crypto ipsec stream-id 1032

!

interface DP33

 crypto map L2VPN

 crypto ipsec stream-id 1033

!

interface DP34

 crypto map L2VPN

 crypto ipsec stream-id 1034

!

interface DP35

 crypto map L2VPN

 crypto ipsec stream-id 1035

!

interface vEthernet0

 description WAN

 ip address 172.16.100.2 255.255.255.0

 crypto map L3VPN

 mtu 9000

!

interface vEthernet1

 no ip address

 mtu 9000

!

!

ip route 0.0.0.0 0.0.0.0 172.16.100.1

!

crypto pki trustpoint s-terra_technological_trustpoint

 revocation-check crl

 crl download group ROOTCA http://172.16.101.15/certcrl.crl

 crl download time 60

crypto pki certificate chain s-terra_technological_trustpoint

certificate 58E026BFD6D625BE4582C16C6189C183

...

AD4F8901771632E0A0AF83



quit

!

end

2.    Конфигурация LSP:

#   This is automatically generated LSP

#

#   Conversion Date/Time:   Mon Jun  8 19:29:19 2020



GlobalParameters(

    Title                       = "This LSP was automatically generated by CSP Converter at Mon Jun  8 19:29:19 2020 (user: cscons)"

    Version                     = LSP_4_3

    CRLHandlingMode             = ENABLE

    PreserveIPsecSA             = FALSE

)



RoutingTable(

    Routes =

        Route(

            Destination = 0.0.0.0/0

            Gateway = 172.16.100.1

        )

)



FirewallParameters(

    TCPSynSentTimeout = 30

    TCPFinTimeout = 5

    TCPClosedTimeout = 30

    TCPSynRcvdTimeout = 30

    TCPEstablishedTimeout = 3600

    TCPHalfOpenLow = 400

    TCPHalfOpenMax = 500

    TCPSessionRateLow = 400

    TCPSessionRateMax = 500

)



IKETransform crypto:isakmp:policy:1

(

    CipherAlg   = "G2814789CPRO1-K256-CBC-65534"

    HashAlg     = "GR341112_256TC26-65128"

    GroupID     = VKO2_1B

    RestrictAuthenticationTo = GOST_SIGN

    LifetimeSeconds = 86400

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY_MGM:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "GR341215K-K352-MGM-251"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY_IMIT:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "G2814789CPRO2-K288-CNTMAC-253"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



IKEParameters(

    FragmentSize = 576

    SALifetimeDelta = 50

    InitiatorSessionsMax = 100

    ResponderSessionsMax = 100

)



AuthMethodGOSTSign GOST:Sign

(

    LocalID        =  IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

    SendRequestMode    =  ALWAYS

    SendCertMode       =  ALWAYS

)



IKERule IKERule:L2VPN:1$L3VPN:1

(

    IKEPeerIPFilter = 172.16.1.2

    Transform = crypto:isakmp:policy:1

    AggrModeAuthMethod  = GOST:Sign

    MainModeAuthMethod  = GOST:Sign

    DPDIdleDuration     = 3

    DPDResponseDuration = 2

    DPDRetries          = 5

    Priority            = 10

)



IPsecAction IPsecAction:L2VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.1.2

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY_MGM:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:L2VPN:1$L3VPN:1

)



IPsecAction IPsecAction:L3VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.1.2

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY_IMIT:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:L2VPN:1$L3VPN:1

)



const IPsecPolicy:L2VPN = FilterChain  (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 172.16.100.2

        DestinationIP = 172.16.1.2

        ProtocolID = 97

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:L2VPN:1 >

        LogEventID = "IPsec:Protect:L2VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1"

    )

)



FilterChain IPsecPolicy:L2VPN:1000 (

    +IPsecPolicy:L2VPN

    StreamID = 1000

)



FilterChain IPsecPolicy:L2VPN:1001 (

    +IPsecPolicy:L2VPN

    StreamID = 1001

)



FilterChain IPsecPolicy:L2VPN:1002 (

    +IPsecPolicy:L2VPN

    StreamID = 1002

)



FilterChain IPsecPolicy:L2VPN:1003 (

    +IPsecPolicy:L2VPN

    StreamID = 1003

)



FilterChain IPsecPolicy:L2VPN:1004 (

    +IPsecPolicy:L2VPN

    StreamID = 1004

)



FilterChain IPsecPolicy:L2VPN:1005 (

    +IPsecPolicy:L2VPN

    StreamID = 1005

)



FilterChain IPsecPolicy:L2VPN:1006 (

    +IPsecPolicy:L2VPN

    StreamID = 1006

)



FilterChain IPsecPolicy:L2VPN:1007 (

    +IPsecPolicy:L2VPN

    StreamID = 1007

)



FilterChain IPsecPolicy:L2VPN:1008 (

    +IPsecPolicy:L2VPN

    StreamID = 1008

)



FilterChain IPsecPolicy:L2VPN:1009 (

    +IPsecPolicy:L2VPN

    StreamID = 1009

)



FilterChain IPsecPolicy:L2VPN:1010 (

    +IPsecPolicy:L2VPN

    StreamID = 1010

)



FilterChain IPsecPolicy:L2VPN:1011 (

    +IPsecPolicy:L2VPN

    StreamID = 1011

)



FilterChain IPsecPolicy:L2VPN:1012 (

    +IPsecPolicy:L2VPN

    StreamID = 1012

)



FilterChain IPsecPolicy:L2VPN:1013 (

    +IPsecPolicy:L2VPN

    StreamID = 1013

)



FilterChain IPsecPolicy:L2VPN:1014 (

    +IPsecPolicy:L2VPN

    StreamID = 1014

)



FilterChain IPsecPolicy:L2VPN:1015 (

    +IPsecPolicy:L2VPN

    StreamID = 1015

)



FilterChain IPsecPolicy:L2VPN:1016 (

    +IPsecPolicy:L2VPN

    StreamID = 1016

)



FilterChain IPsecPolicy:L2VPN:1017 (

    +IPsecPolicy:L2VPN

    StreamID = 1017

)



FilterChain IPsecPolicy:L2VPN:1018 (

    +IPsecPolicy:L2VPN

    StreamID = 1018

)



FilterChain IPsecPolicy:L2VPN:1019 (

    +IPsecPolicy:L2VPN

    StreamID = 1019

)



FilterChain IPsecPolicy:L2VPN:1020 (

    +IPsecPolicy:L2VPN

    StreamID = 1020

)



FilterChain IPsecPolicy:L2VPN:1021 (

    +IPsecPolicy:L2VPN

    StreamID = 1021

)



FilterChain IPsecPolicy:L2VPN:1022 (

    +IPsecPolicy:L2VPN

    StreamID = 1022

)



FilterChain IPsecPolicy:L2VPN:1023 (

    +IPsecPolicy:L2VPN

    StreamID = 1023

)



FilterChain IPsecPolicy:L2VPN:1024 (

    +IPsecPolicy:L2VPN

    StreamID = 1024

)



FilterChain IPsecPolicy:L2VPN:1025 (

    +IPsecPolicy:L2VPN

    StreamID = 1025

)



FilterChain IPsecPolicy:L2VPN:1026 (

    +IPsecPolicy:L2VPN

    StreamID = 1026

)



FilterChain IPsecPolicy:L2VPN:1027 (

    +IPsecPolicy:L2VPN

    StreamID = 1027

)



FilterChain IPsecPolicy:L2VPN:1028 (

    +IPsecPolicy:L2VPN

    StreamID = 1028

)



FilterChain IPsecPolicy:L2VPN:1029 (

    +IPsecPolicy:L2VPN

    StreamID = 1029

)



FilterChain IPsecPolicy:L2VPN:1030 (

    +IPsecPolicy:L2VPN

    StreamID = 1030

)



FilterChain IPsecPolicy:L2VPN:1031 (

    +IPsecPolicy:L2VPN

    StreamID = 1031

)



FilterChain IPsecPolicy:L2VPN:1032 (

    +IPsecPolicy:L2VPN

    StreamID = 1032

)



FilterChain IPsecPolicy:L2VPN:1033 (

    +IPsecPolicy:L2VPN

    StreamID = 1033

)



FilterChain IPsecPolicy:L2VPN:1034 (

    +IPsecPolicy:L2VPN

    StreamID = 1034

)



FilterChain IPsecPolicy:L2VPN:1035 (

    +IPsecPolicy:L2VPN

    StreamID = 1035

)



FilterChain IPsecPolicy:L3VPN (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 192.168.253.0/24

        DestinationIP = 192.168.254.0/24

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:L3VPN:1 >

        LogEventID = "IPsec:Protect:L3VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1_MGMT"

    )

)



NetworkInterface (

    LogicalName = "DP0"

    IPsecPolicy = IPsecPolicy:L2VPN:1000

)



NetworkInterface (

    LogicalName = "DP1"

    IPsecPolicy = IPsecPolicy:L2VPN:1001

)



NetworkInterface (

    LogicalName = "DP2"

    IPsecPolicy = IPsecPolicy:L2VPN:1002

)



NetworkInterface (

    LogicalName = "DP3"

    IPsecPolicy = IPsecPolicy:L2VPN:1003

)



NetworkInterface (

    LogicalName = "DP4"

    IPsecPolicy = IPsecPolicy:L2VPN:1004

)



NetworkInterface (

    LogicalName = "DP5"

    IPsecPolicy = IPsecPolicy:L2VPN:1005

)



NetworkInterface (

    LogicalName = "DP6"

    IPsecPolicy = IPsecPolicy:L2VPN:1006

)



NetworkInterface (

    LogicalName = "DP7"

    IPsecPolicy = IPsecPolicy:L2VPN:1007

)



NetworkInterface (

    LogicalName = "DP8"

    IPsecPolicy = IPsecPolicy:L2VPN:1008

)



NetworkInterface (

    LogicalName = "DP9"

    IPsecPolicy = IPsecPolicy:L2VPN:1009

)



NetworkInterface (

    LogicalName = "DP10"

    IPsecPolicy = IPsecPolicy:L2VPN:1010

)



NetworkInterface (

    LogicalName = "DP11"

    IPsecPolicy = IPsecPolicy:L2VPN:1011

)



NetworkInterface (

    LogicalName = "DP12"

    IPsecPolicy = IPsecPolicy:L2VPN:1012

)



NetworkInterface (

    LogicalName = "DP13"

    IPsecPolicy = IPsecPolicy:L2VPN:1013

)



NetworkInterface (

    LogicalName = "DP14"

    IPsecPolicy = IPsecPolicy:L2VPN:1014

)



NetworkInterface (

    LogicalName = "DP15"

    IPsecPolicy = IPsecPolicy:L2VPN:1015

)



NetworkInterface (

    LogicalName = "DP16"

    IPsecPolicy = IPsecPolicy:L2VPN:1016

)



NetworkInterface (

    LogicalName = "DP17"

    IPsecPolicy = IPsecPolicy:L2VPN:1017

)



NetworkInterface (

    LogicalName = "DP18"

    IPsecPolicy = IPsecPolicy:L2VPN:1018

)



NetworkInterface (

    LogicalName = "DP19"

    IPsecPolicy = IPsecPolicy:L2VPN:1019

)



NetworkInterface (

    LogicalName = "DP20"

    IPsecPolicy = IPsecPolicy:L2VPN:1020

)



NetworkInterface (

    LogicalName = "DP21"

    IPsecPolicy = IPsecPolicy:L2VPN:1021

)



NetworkInterface (

    LogicalName = "DP22"

    IPsecPolicy = IPsecPolicy:L2VPN:1022

)



NetworkInterface (

    LogicalName = "DP23"

    IPsecPolicy = IPsecPolicy:L2VPN:1023

)



NetworkInterface (

    LogicalName = "DP24"

    IPsecPolicy = IPsecPolicy:L2VPN:1024

)



NetworkInterface (

    LogicalName = "DP25"

    IPsecPolicy = IPsecPolicy:L2VPN:1025

)



NetworkInterface (

    LogicalName = "DP26"

    IPsecPolicy = IPsecPolicy:L2VPN:1026

)



NetworkInterface (

    LogicalName = "DP27"

    IPsecPolicy = IPsecPolicy:L2VPN:1027

)



NetworkInterface (

    LogicalName = "DP28"

    IPsecPolicy = IPsecPolicy:L2VPN:1028

)



NetworkInterface (

    LogicalName = "DP29"

    IPsecPolicy = IPsecPolicy:L2VPN:1029

)



NetworkInterface (

    LogicalName = "DP30"

    IPsecPolicy = IPsecPolicy:L2VPN:1030

)



NetworkInterface (

    LogicalName = "DP31"

    IPsecPolicy = IPsecPolicy:L2VPN:1031

)



NetworkInterface (

    LogicalName = "DP32"

    IPsecPolicy = IPsecPolicy:L2VPN:1032

)



NetworkInterface (

    LogicalName = "DP33"

    IPsecPolicy = IPsecPolicy:L2VPN:1033

)



NetworkInterface (

    LogicalName = "DP34"

    IPsecPolicy = IPsecPolicy:L2VPN:1034

)



NetworkInterface (

    LogicalName = "DP35"

    IPsecPolicy = IPsecPolicy:L2VPN:1035

)



NetworkInterface (

    LogicalName = "vEthernet0"

    IPsecPolicy = IPsecPolicy:L3VPN

)



3.    Конфигурация сетевых интерфейсов ОС.

3.1.      Файл /etc/network/interfaces:

############################################################

# CAUTION: lines under special marker: ###netifcfg-*###

# contains autogenerated information. You can add/modify

# lines outside of those markers

############################################################



# interfaces(5) file used by ifup(8) and ifdown(8)

# Include files from /etc/network/interfaces.d:

source-directory /etc/network/interfaces.d



# loopback configuration

auto lo

iface lo inet loopback



# Mgmt interface.

auto eth2

iface eth2 inet static

address 192.168.253.1

netmask 255.255.255.0



###netifcfg-begin###

###netifcfg-end###

4.    Конфигурация L2 (data plane).

4.1.      Файл (закомментированные параметры не приведены) /opt/VPNagent/etc/ipsm_dpdk.cfg:

[PERFORMANCE]

threads = 36

no_max_freq = yes



[EAL]

coremask = 0xfffffffffff



[MISC]

print_stats = yes

stats_file = /tmp/pkt_stats.txt

rte_log_file = /tmp/rte_log.txt



[PORT0]

pci_id = 03:00.0

outer = yes

l3_ip = 172.16.100.2

l3_mask = 24

gw_ip = 172.16.100.1

pair_port = 1

mtu = 9000

dp_frag_ip = 172.16.1.2

dp_frag_natt = yes

[

PORT1]

pci_id = 0b:00.0

l2_src_ip = 172.16.100.2

l2_dst_ip = 172.16.1.2

pair_port = 0

mtu = 9000

pmtud = 8900

mssfix = 8860

Конфигурации криптошлюза Spoke1

1.    Консоль cisco-like:

!

version 12.4

no service password-encryption

!

crypto ipsec df-bit copy

crypto isakmp identity dn

crypto isakmp fragmentation

crypto isakmp security-association lifetime delta 50

crypto isakmp initiator-sessions-max 100

crypto isakmp responder-sessions-max 100

crypto isakmp keepalive 3

crypto isakmp keepalive retry-count 5

username cscons privilege 15 secret 5 $6$tHtq8SR6$t3CWE6udI6L/ARr9jQowUYR7wEbOWZlx61OvLi7goonOFUYhNSGV49BA.RDGEZ7oKXBA1aTRi20ElR4wt

MXTl0

aaa new-model

!

!

hostname Spoke1

enable secret 5 PC9d7N5HlAyLrzuA3qRJvQ==

!

!

!

!

!

crypto isakmp policy 1

 encr gost

 hash gost341112-256-tc26

 authentication gost-sig

 group vko2

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY_MGM esp-gost341215k-mgm

!

crypto ipsec transform-set GOST_ENCRYPT_AND_INTEGRITY_IMIT esp-gost28147-4m-imit

!

ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1

 remark EtherIP L2 tunnel

 permit 97 host 172.16.1.2 host 172.16.100.2

!

ip access-list extended IPSEC_ACl_HUB1_AND_SPOKE1_MGMT

 remark MGMT Networks

 permit ip 192.168.254.0 0.0.0.255 192.168.253.0 0.0.0.255

!

!

crypto map L2VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1_AND_SPOKE1

 set transform-set GOST_ENCRYPT_AND_INTEGRITY_MGM

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.100.2

 set dead-connection history off

!

crypto map L3VPN 1 ipsec-isakmp

 match address IPSEC_ACl_HUB1_AND_SPOKE1_MGMT

 set transform-set GOST_ENCRYPT_AND_INTEGRITY_IMIT

 set security-association lifetime kilobytes 4294967295

 set peer 172.16.100.2

 set dead-connection history off

!

interface DP0

 crypto map L2VPN

 crypto ipsec stream-id 1000

!

interface DP1

 crypto map L2VPN

 crypto ipsec stream-id 1001

!

interface DP2

 crypto map L2VPN

 crypto ipsec stream-id 1002

!

interface DP3

 crypto map L2VPN

 crypto ipsec stream-id 1003

!

interface DP4

 crypto map L2VPN

 crypto ipsec stream-id 1004

!

interface DP5

 crypto map L2VPN

 crypto ipsec stream-id 1005

!

interface DP6

 crypto map L2VPN

 crypto ipsec stream-id 1006

!

interface DP7

 crypto map L2VPN

 crypto ipsec stream-id 1007

!

interface DP8

 crypto map L2VPN

 crypto ipsec stream-id 1008

!

interface DP9

 crypto map L2VPN

 crypto ipsec stream-id 1009

!

interface DP10

 crypto map L2VPN

 crypto ipsec stream-id 1010

!

interface DP11

 crypto map L2VPN

 crypto ipsec stream-id 1011

!

interface DP12

 crypto map L2VPN

 crypto ipsec stream-id 1012

!

interface DP13

 crypto map L2VPN

 crypto ipsec stream-id 1013

!

interface DP14

 crypto map L2VPN

 crypto ipsec stream-id 1014

!

interface DP15

 crypto map L2VPN

 crypto ipsec stream-id 1015

!

interface DP16

 crypto map L2VPN

 crypto ipsec stream-id 1016

!

interface DP17

 crypto map L2VPN

 crypto ipsec stream-id 1017

!

interface DP18

 crypto map L2VPN

 crypto ipsec stream-id 1018

!

interface DP19

 crypto map L2VPN

 crypto ipsec stream-id 1019

!

interface DP20

 crypto map L2VPN

 crypto ipsec stream-id 1020

!

interface DP21

 crypto map L2VPN

 crypto ipsec stream-id 1021

!

interface DP22

 crypto map L2VPN

 crypto ipsec stream-id 1022

!

interface DP23

 crypto map L2VPN

 crypto ipsec stream-id 1023

!

interface DP24

 crypto map L2VPN

 crypto ipsec stream-id 1024

!

interface DP25

 crypto map L2VPN

 crypto ipsec stream-id 1025

!

interface DP26

 crypto map L2VPN

 crypto ipsec stream-id 1026

!

interface DP27

 crypto map L2VPN

 crypto ipsec stream-id 1027

!

interface DP28

 crypto map L2VPN

 crypto ipsec stream-id 1028

!

interface DP29

 crypto map L2VPN

 crypto ipsec stream-id 1029

!

interface DP30

 crypto map L2VPN

 crypto ipsec stream-id 1030

!

interface DP31

 crypto map L2VPN

 crypto ipsec stream-id 1031

!

interface DP32

 crypto map L2VPN

 crypto ipsec stream-id 1032

!

interface DP33

 crypto map L2VPN

 crypto ipsec stream-id 1033

!

interface DP34

 crypto map L2VPN

 crypto ipsec stream-id 1034

!

interface DP35

 crypto map L2VPN

 crypto ipsec stream-id 1035

!

interface vEthernet0

 description WAN

 ip address 172.16.1.2 255.255.255.0

 crypto map L3VPN

 mtu 9000

!

interface vEthernet1

 no ip address

 mtu 9000

!

!

ip route 0.0.0.0 0.0.0.0 172.16.1.1

!

crypto pki trustpoint s-terra_technological_trustpoint

 revocation-check crl

 crl download group ROOTCA http://172.16.101.15/certcrl.crl

 crl download time 60

crypto pki certificate chain s-terra_technological_trustpoint

certificate 58E026BFD6D625BE4582C16C6189C183

...

AD4F8901771632E0A0AF83



quit

!

end

2.    Конфигурация LSP:

#   This is automatically generated LSP

#

#   Conversion Date/Time:   Mon Jun  8 19:34:10 2020



GlobalParameters(

    Title                       = "This LSP was automatically generated by CSP Converter at Mon Jun  8 19:34:10 2020 (user: cscons)"

    Version                     = LSP_4_3

    CRLHandlingMode             = ENABLE

    PreserveIPsecSA             = FALSE

)



RoutingTable(

    Routes =

        Route(

            Destination = 0.0.0.0/0

            Gateway = 172.16.1.1

        )

)



FirewallParameters(

    TCPSynSentTimeout = 30

    TCPFinTimeout = 5

    TCPClosedTimeout = 30

    TCPSynRcvdTimeout = 30

    TCPEstablishedTimeout = 3600

    TCPHalfOpenLow = 400

    TCPHalfOpenMax = 500

    TCPSessionRateLow = 400

    TCPSessionRateMax = 500

)



IKETransform crypto:isakmp:policy:1

(

    CipherAlg   = "G2814789CPRO1-K256-CBC-65534"

    HashAlg     = "GR341112_256TC26-65128"

    GroupID     = VKO2_1B

    RestrictAuthenticationTo = GOST_SIGN

    LifetimeSeconds = 86400

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY_MGM:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "GR341215K-K352-MGM-251"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



ESPProposal GOST_ENCRYPT_AND_INTEGRITY_IMIT:ESP

(

    Transform* = ESPTransform

    (

        CipherAlg*          = "G2814789CPRO2-K288-CNTMAC-253"

        LifetimeSeconds     = 3600

        LifetimeKilobytes   = 4294967295

    )

)



IKEParameters(

    FragmentSize = 576

    SALifetimeDelta = 50

    InitiatorSessionsMax = 100

    ResponderSessionsMax = 100

)



AuthMethodGOSTSign GOST:Sign

(

    LocalID        =  IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA )

    SendRequestMode    =  ALWAYS

    SendCertMode       =  ALWAYS

)



IKERule IKERule:L2VPN:1$L3VPN:1

(

    IKEPeerIPFilter = 172.16.100.2

    Transform = crypto:isakmp:policy:1

    AggrModeAuthMethod  = GOST:Sign

    MainModeAuthMethod  = GOST:Sign

    DPDIdleDuration     = 3

    DPDResponseDuration = 2

    DPDRetries          = 5

    Priority            = 10

)



IPsecAction IPsecAction:L2VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.100.2

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY_MGM:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:L2VPN:1$L3VPN:1

)



IPsecAction IPsecAction:L3VPN:1

(

    TunnelingParameters = TunnelEntry(

        PeerAddress = 172.16.100.2

        DFHandling=COPY

        Assemble=TRUE

    )

    ContainedProposals = ( GOST_ENCRYPT_AND_INTEGRITY_IMIT:ESP )

    NoDeadConnectionHistory = TRUE

    IKERule = IKERule:L2VPN:1$L3VPN:1

)



const IPsecPolicy:L2VPN = FilterChain  (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 172.16.1.2

        DestinationIP = 172.16.100.2

        ProtocolID = 97

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:L2VPN:1 >

        LogEventID = "IPsec:Protect:L2VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1"

    )

)



FilterChain IPsecPolicy:L2VPN:1000 (

    +IPsecPolicy:L2VPN

    StreamID = 1000

)



FilterChain IPsecPolicy:L2VPN:1001 (

    +IPsecPolicy:L2VPN

    StreamID = 1001

)



FilterChain IPsecPolicy:L2VPN:1002 (

    +IPsecPolicy:L2VPN

    StreamID = 1002

)



FilterChain IPsecPolicy:L2VPN:1003 (

    +IPsecPolicy:L2VPN

    StreamID = 1003

)



FilterChain IPsecPolicy:L2VPN:1004 (

    +IPsecPolicy:L2VPN

    StreamID = 1004

)



FilterChain IPsecPolicy:L2VPN:1005 (

    +IPsecPolicy:L2VPN

    StreamID = 1005

)



FilterChain IPsecPolicy:L2VPN:1006 (

    +IPsecPolicy:L2VPN

    StreamID = 1006

)



FilterChain IPsecPolicy:L2VPN:1007 (

    +IPsecPolicy:L2VPN

    StreamID = 1007

)



FilterChain IPsecPolicy:L2VPN:1008 (

    +IPsecPolicy:L2VPN

    StreamID = 1008

)



FilterChain IPsecPolicy:L2VPN:1009 (

    +IPsecPolicy:L2VPN

    StreamID = 1009

)



FilterChain IPsecPolicy:L2VPN:1010 (

    +IPsecPolicy:L2VPN

    StreamID = 1010

)



FilterChain IPsecPolicy:L2VPN:1011 (

    +IPsecPolicy:L2VPN

    StreamID = 1011

)



FilterChain IPsecPolicy:L2VPN:1012 (

    +IPsecPolicy:L2VPN

    StreamID = 1012

)



FilterChain IPsecPolicy:L2VPN:1013 (

    +IPsecPolicy:L2VPN

    StreamID = 1013

)



FilterChain IPsecPolicy:L2VPN:1014 (

    +IPsecPolicy:L2VPN

    StreamID = 1014

)



FilterChain IPsecPolicy:L2VPN:1015 (

    +IPsecPolicy:L2VPN

    StreamID = 1015

)



FilterChain IPsecPolicy:L2VPN:1016 (

    +IPsecPolicy:L2VPN

    StreamID = 1016

)



FilterChain IPsecPolicy:L2VPN:1017 (

    +IPsecPolicy:L2VPN

    StreamID = 1017

)



FilterChain IPsecPolicy:L2VPN:1018 (

    +IPsecPolicy:L2VPN

    StreamID = 1018

)



FilterChain IPsecPolicy:L2VPN:1019 (

    +IPsecPolicy:L2VPN

    StreamID = 1019

)



FilterChain IPsecPolicy:L2VPN:1020 (

    +IPsecPolicy:L2VPN

    StreamID = 1020

)



FilterChain IPsecPolicy:L2VPN:1021 (

    +IPsecPolicy:L2VPN

    StreamID = 1021

)



FilterChain IPsecPolicy:L2VPN:1022 (

    +IPsecPolicy:L2VPN

    StreamID = 1022

)



FilterChain IPsecPolicy:L2VPN:1023 (

    +IPsecPolicy:L2VPN

    StreamID = 1023

)



FilterChain IPsecPolicy:L2VPN:1024 (

    +IPsecPolicy:L2VPN

    StreamID = 1024

)



FilterChain IPsecPolicy:L2VPN:1025 (

    +IPsecPolicy:L2VPN

    StreamID = 1025

)



FilterChain IPsecPolicy:L2VPN:1026 (

    +IPsecPolicy:L2VPN

    StreamID = 1026

)



FilterChain IPsecPolicy:L2VPN:1027 (

    +IPsecPolicy:L2VPN

    StreamID = 1027

)



FilterChain IPsecPolicy:L2VPN:1028 (

    +IPsecPolicy:L2VPN

    StreamID = 1028

)



FilterChain IPsecPolicy:L2VPN:1029 (

    +IPsecPolicy:L2VPN

    StreamID = 1029

)



FilterChain IPsecPolicy:L2VPN:1030 (

    +IPsecPolicy:L2VPN

    StreamID = 1030

)



FilterChain IPsecPolicy:L2VPN:1031 (

    +IPsecPolicy:L2VPN

    StreamID = 1031

)



FilterChain IPsecPolicy:L2VPN:1032 (

    +IPsecPolicy:L2VPN

    StreamID = 1032

)



FilterChain IPsecPolicy:L2VPN:1033 (

    +IPsecPolicy:L2VPN

    StreamID = 1033

)



FilterChain IPsecPolicy:L2VPN:1034 (

    +IPsecPolicy:L2VPN

    StreamID = 1034

)



FilterChain IPsecPolicy:L2VPN:1035 (

    +IPsecPolicy:L2VPN

    StreamID = 1035

)



FilterChain IPsecPolicy:L3VPN (

    Filters = Filter (

        ProtocolID = 17

        SourcePort = 500, 4500

        Action = PASS

        PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

    ),

    Filter (

        SourceIP = 192.168.254.0/24

        DestinationIP = 192.168.253.0/24

        Action = PASS

        ExtendedAction = ipsec< sa = IPsecAction:L3VPN:1 >

        LogEventID = "IPsec:Protect:L3VPN:1:IPSEC_ACl_HUB1_AND_SPOKE1_MGMT"

    )

)



NetworkInterface (

    LogicalName = "DP0"

    IPsecPolicy = IPsecPolicy:L2VPN:1000

)



NetworkInterface (

    LogicalName = "DP1"

    IPsecPolicy = IPsecPolicy:L2VPN:1001

)



NetworkInterface (

    LogicalName = "DP2"

    IPsecPolicy = IPsecPolicy:L2VPN:1002

)



NetworkInterface (

    LogicalName = "DP3"

    IPsecPolicy = IPsecPolicy:L2VPN:1003

)



NetworkInterface (

    LogicalName = "DP4"

    IPsecPolicy = IPsecPolicy:L2VPN:1004

)



NetworkInterface (

    LogicalName = "DP5"

    IPsecPolicy = IPsecPolicy:L2VPN:1005

)



NetworkInterface (

    LogicalName = "DP6"

    IPsecPolicy = IPsecPolicy:L2VPN:1006

)



NetworkInterface (

    LogicalName = "DP7"

    IPsecPolicy = IPsecPolicy:L2VPN:1007

)



NetworkInterface (

    LogicalName = "DP8"

    IPsecPolicy = IPsecPolicy:L2VPN:1008

)



NetworkInterface (

    LogicalName = "DP9"

    IPsecPolicy = IPsecPolicy:L2VPN:1009

)



NetworkInterface (

    LogicalName = "DP10"

    IPsecPolicy = IPsecPolicy:L2VPN:1010

)



NetworkInterface (

    LogicalName = "DP11"

    IPsecPolicy = IPsecPolicy:L2VPN:1011

)



NetworkInterface (

    LogicalName = "DP12"

    IPsecPolicy = IPsecPolicy:L2VPN:1012

)



NetworkInterface (

    LogicalName = "DP13"

    IPsecPolicy = IPsecPolicy:L2VPN:1013

)



NetworkInterface (

    LogicalName = "DP14"

    IPsecPolicy = IPsecPolicy:L2VPN:1014

)



NetworkInterface (

    LogicalName = "DP15"

    IPsecPolicy = IPsecPolicy:L2VPN:1015

)



NetworkInterface (

    LogicalName = "DP16"

    IPsecPolicy = IPsecPolicy:L2VPN:1016

)



NetworkInterface (

    LogicalName = "DP17"

    IPsecPolicy = IPsecPolicy:L2VPN:1017

)



NetworkInterface (

    LogicalName = "DP18"

    IPsecPolicy = IPsecPolicy:L2VPN:1018

)



NetworkInterface (

    LogicalName = "DP19"

    IPsecPolicy = IPsecPolicy:L2VPN:1019

)



NetworkInterface (

    LogicalName = "DP20"

    IPsecPolicy = IPsecPolicy:L2VPN:1020

)



NetworkInterface (

    LogicalName = "DP21"

    IPsecPolicy = IPsecPolicy:L2VPN:1021

)



NetworkInterface (

    LogicalName = "DP22"

    IPsecPolicy = IPsecPolicy:L2VPN:1022

)



NetworkInterface (

    LogicalName = "DP23"

    IPsecPolicy = IPsecPolicy:L2VPN:1023

)



NetworkInterface (

    LogicalName = "DP24"

    IPsecPolicy = IPsecPolicy:L2VPN:1024

)



NetworkInterface (

    LogicalName = "DP25"

    IPsecPolicy = IPsecPolicy:L2VPN:1025

)



NetworkInterface (

    LogicalName = "DP26"

    IPsecPolicy = IPsecPolicy:L2VPN:1026

)



NetworkInterface (

    LogicalName = "DP27"

    IPsecPolicy = IPsecPolicy:L2VPN:1027

)



NetworkInterface (

    LogicalName = "DP28"

    IPsecPolicy = IPsecPolicy:L2VPN:1028

)



NetworkInterface (

    LogicalName = "DP29"

    IPsecPolicy = IPsecPolicy:L2VPN:1029

)



NetworkInterface (

    LogicalName = "DP30"

    IPsecPolicy = IPsecPolicy:L2VPN:1030

)



NetworkInterface (

    LogicalName = "DP31"

    IPsecPolicy = IPsecPolicy:L2VPN:1031

)



NetworkInterface (

    LogicalName = "DP32"

    IPsecPolicy = IPsecPolicy:L2VPN:1032

)



NetworkInterface (

    LogicalName = "DP33"

    IPsecPolicy = IPsecPolicy:L2VPN:1033

)



NetworkInterface (

    LogicalName = "DP34"

    IPsecPolicy = IPsecPolicy:L2VPN:1034

)



NetworkInterface (

    LogicalName = "DP35"

    IPsecPolicy = IPsecPolicy:L2VPN:1035

)



NetworkInterface (

    LogicalName = "vEthernet0"

    IPsecPolicy = IPsecPolicy:L3VPN

)

3.    Конфигурация сетевых интерфейсов ОС.

3.1.      Файл /etc/network/interfaces:

############################################################

# CAUTION: lines under special marker: ###netifcfg-*###

# contains autogenerated information. You can add/modify

# lines outside of those markers

############################################################



# interfaces(5) file used by ifup(8) and ifdown(8)

# Include files from /etc/network/interfaces.d:

source-directory /etc/network/interfaces.d



# loopback configuration

auto lo

iface lo inet loopback



# Mgmt interface.

auto eth2

iface eth2 inet static

address 192.168.254.1

netmask 255.255.255.0



###netifcfg-begin###

###netifcfg-end###

4.    Конфигурация L2 (data plane).

4.1.      Файл (закомментированные параметры не приведены) /opt/VPNagent/etc/ipsm_dpdk.cfg:

[PERFORMANCE]

threads = 36

no_max_freq = yes



[EAL]

coremask = 0xfffffffffff



[MISC]

print_stats = yes

stats_file = /tmp/pkt_stats.txt

rte_log_file = /tmp/rte_log.txt



[PORT0]

pci_id = 03:00.0

outer = yes

l3_ip = 172.16.1.2

l3_mask = 24

gw_ip = 172.16.1.1

pair_port = 1

mtu = 9000

dp_frag_ip = 172.16.100.2

dp_frag_natt = yes



[PORT1]

pci_id = 0b:00.0

l2_src_ip = 172.16.1.2

l2_dst_ip = 172.16.100.2

pair_port = 0

mtu = 9000

pmtud = 8900

mssfix = 8860
