Поддерживаются модемы:

•     Huawei 3372h-153;

•     Huawei Brovi E3372-325;

•     ZTE MF833T в режиме CDC Ethernet;

•     ZTE MF833N;

•     ZTE MF79RU.

Рекомендуется подключать USB-модем к выключенному С-Терра Юнит, после чего подключать питание к устройству. Возможно подключение USB-модема к включенному С-Терра Юнит. В таком случае нужно подождать некоторое время, пока модем запустится и определится в системе как новый сетевой интерфейс usb0.



Окно Interface - USB_MODEM содержит две вкладки: General Setup и Advanced Settings.

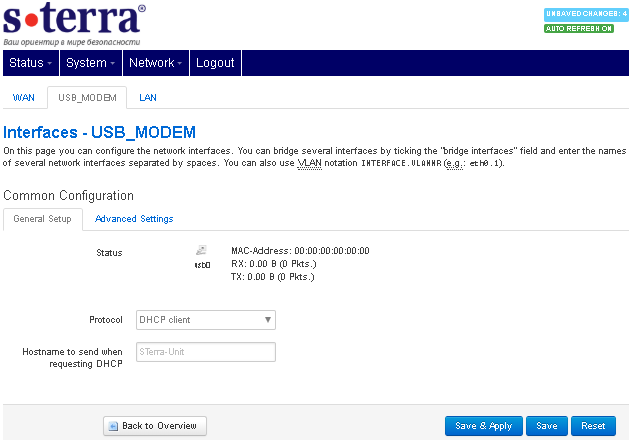

Вкладка General Setup (Рисунок 19) состоит из областей:

Status - отображает состояние интерфейса.

Protocol - протокол нового интерфейса. Допустимые значения:

•      DHCP client;

•      Static address.

Если выбран протокол DHCP client, то указывается параметр:

•      Hostname to send when requesting DHCP  - имя хоста для запроса параметров по DHCP.



Рисунок 19

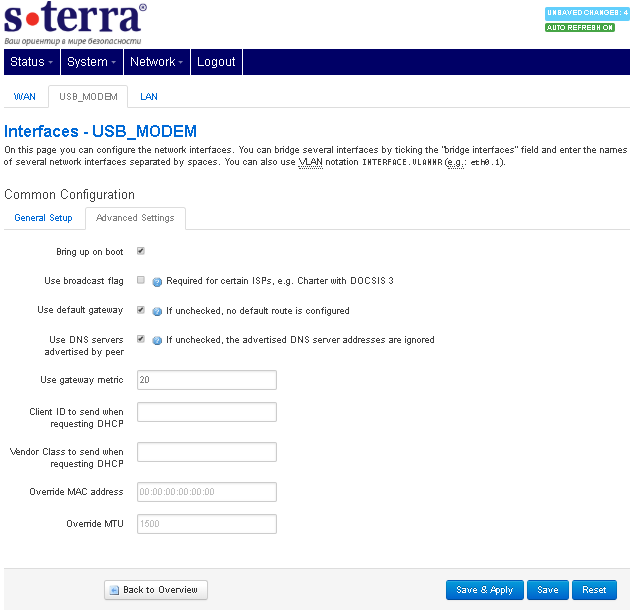

Для протокола DHCP client вкладка Advanced Settings области Common Configuration выглядит следующим образом (Рисунок 20):



Рисунок 20

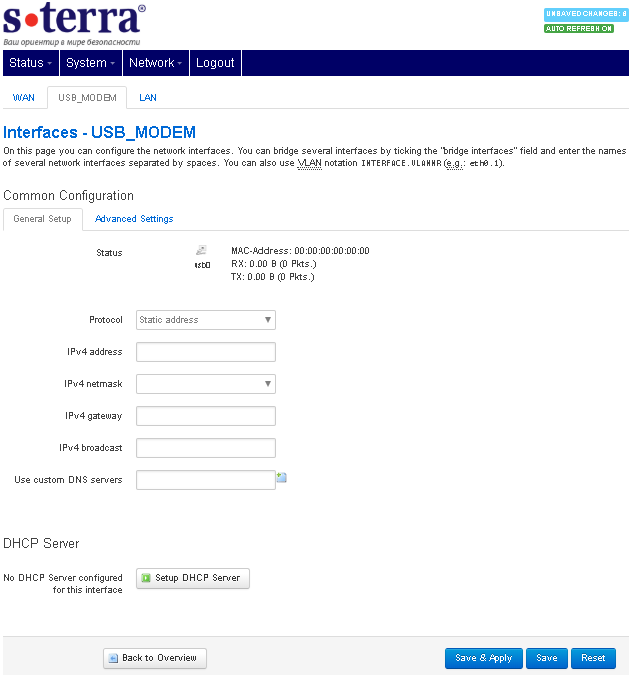

Если выбран протокол Static address, то во вкладке General Setup (Рисунок 21) надо указать параметры:

•      IPv4 address - IP-адрес;

•      IPv4 netmask - сетевая маска;

•      IPv4 gateway - шлюз по умолчанию;

•      IPv4 broadcast - широковещательный адрес;

•      Use custom DNS servers - DNS-сервер. Значки  и  позволяют удалить либо добавить DNS-сервер.



Рисунок 21

Вкладка Advanced Settings для протокола Static address (Рисунок 22) содержит элементы:

•      Bring up on boot -флажок указывает нужно ли поднимать интерфейс при загрузке.

•   Override MAC address - переопределить MAC-адрес (поле недоступно для редактирования).

•      Override MTU - переназначить MTU (по умолчанию 1500 байт).

•      Use gateway metric - метрика шлюза по умолчанию.



Рисунок 22

При выборе протокола Static address в окне Interfaces - USB_MODEM появится область DHCP Server (данный функционал не применяется). Для перехода к настройкам DHCP сервера нажмите кнопку Setup DHCP Server. Станут доступны две вкладки: General Setup  и  Advanced Settings.

Рисунок 23

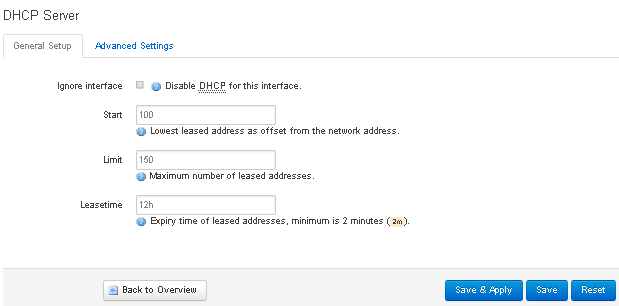

Вкладка General Setup (Рисунок 23) содержит элементы:

•      Ignore interface  - установка флажка отключает использование DHCP для интерфейса (соответственно следующие ниже параметры отсутствуют);

•      Start  - определяет смещение от сетевого адреса базового интерфейса для расчета минимального адреса, который может быть сдан в аренду клиентам;

•      Limit  - максимальное количество арендуемых адресов;

•      Leasetime - время аренды адресов, выданных клиентам.

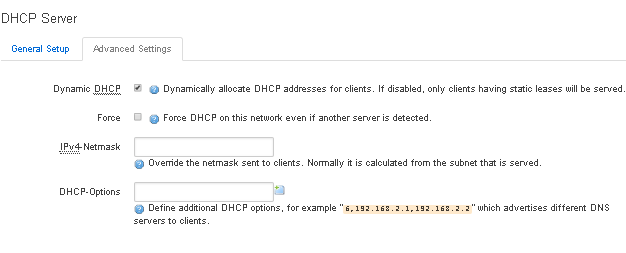

Вкладка Advanced Settings (Рисунок 24) содержит элементы:

•   Dynamic DHCP  - флажок устанавливает динамическое назначение адреса DHCP для клиентов, если отключено, будут обслуживаться только клиенты, имеющие статическую аренду.

•      Force  - флажок устанавливает принудительное использование DHCP на указанном интерфейсе (даже если в этом же сегменте сети обнаружен другой DHCP-сервер).

•   IPv4-Netmask - в поле можно переопределить сетевую маску.

•      DHCP-Option - в поле можно назначить дополнительные параметры DHCP.

Рисунок 24

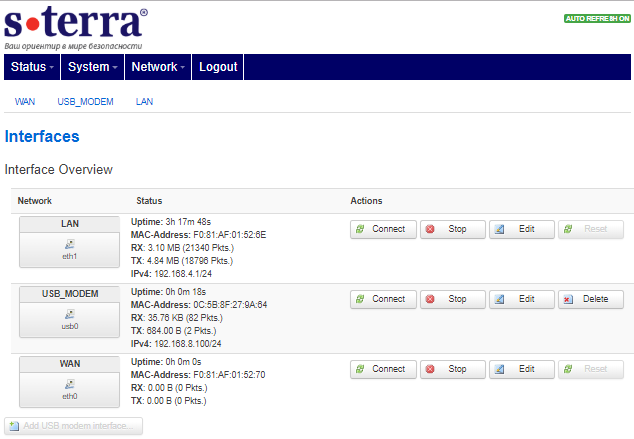

Выполните настройки и нажмите кнопку Save & Apply. Добавленный интерфейс появится в таблице Interface Overview раздела Network/Interfaces (Рисунок 25).

Рисунок 25
