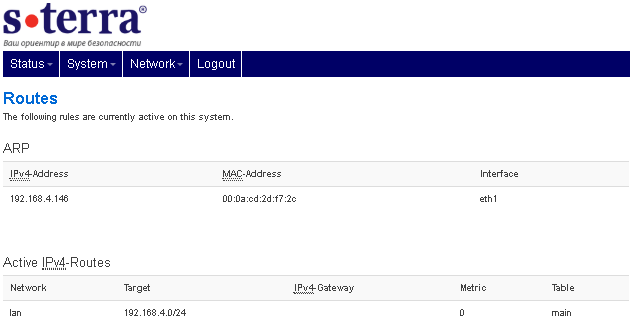

Раздел Routes (Рисунок 6) содержит ARP-таблицу и таблицу маршрутизации. В этом окне можно просмотреть существующие маршруты.

Раздел содержит таблицы:

•      ARP - таблица отображает IP и MAC-адреса подключенных к С-Терра Юнит сетевых устройств:

IPv4-Address -IP-адрес устройства, взаимодействующего с С-Терра Юнит.

MAC-Address - MAC-адрес устройства, взаимодействующего с С-Терра Юнит.

Interface - имя интерфейса, посредством которого установлено соединение

•      Active IPv4-Routes - таблица маршрутизации. Каждая запись в этой таблице связывает адрес сети назначения пакета с именем выходного интерфейса С-Терра Юнит, на который нужно передать пакет для продвижения его по сети:

Network - интерфейс, используемый для передачи TCP/IP пакетов.

Target - показывает, куда должен быть направлен TCP/IP пакет с определенным IP-адресом.

IPv4-Gateway - адрес шлюза, через который должен проходить пакет.

Metric - номер метрики демонстрирует приоритет использования интерфейса.

•      Table - определяет идентификатор таблицы для использования в маршруте.

Рисунок 6
