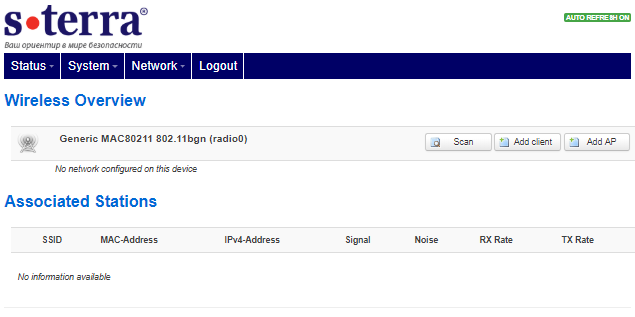

Вкладка для управления беспроводными подключениями (Рисунок 30) - отображает информацию о подключении, таблицу состояния и доступные администратору действия.

Рисунок 30

Таблица Wireless Overview описывает подключенную беспроводную сеть и содержит следующие элементы:

1.    Кнопки управления:

Scan -выводит таблицу доступных wifi-точек (Рисунок 31).

Addclient - выводит окно Wireless Network: Master "S-Terra_Unit" (Рисунок 39) для настройки wifi клиента. Кнопка недоступна при наличии wifi клиента.

AddAP - выводит окно Wireless Network: Master "S-Terra_Unit" (Рисунок 35) для настройки wifi точки доступа. Кнопка недоступна при наличии wifi точки доступа.

Можно настроить только одну wifi точку доступа и одного wifi клиента. После добавления wifi точки доступа и wifi клиента соответствующие кнопки блокируются.

Кнопки Disable, Edit и Remove появятся при наличии подключенной/настроенной беспроводной сети.

Disable - отключение выбранной беспроводной сети. При нажатии кнопки будет выдано предупреждение о подтверждении действия, после чего сеть перейдёт в режим “disabled”. Для повторного подключения сети нажмите кнопку Enable.

Edit - выводит окно Wireless Network: Master/Client "S-Terra_Unit" для редактирования параметров выбранной беспроводной сети.

Remove - удаляет выбранную беспроводную сеть.

2.    Таблица Associated Stations  содержит следующие элементы:

•      SSID - идентификатор беспроводной точки доступа, к которой подключено устройство;

•      MAC-Address - MAC-адрес взаимодействующего интерфейса;

•      IPv4-Address - IP-адрес интерфейса и маска подсети;

•      Signal - уровень сигнала;

•      Noise - уровень шума;

•      RX - скорость, с которой поступают пакеты от взаимодействующих устройств;

•      TX  - скорость, с которой отправляются пакеты на взаимодействующие устройства.



Внимание!

При использовании конфигурации где одновременно работает точка доступа Wi-Fi и клиент Wi-Fi, иногда WiFi модуль может терять часть сетевых пакетов, что может негативно отражаться на стабильности сетевого канала, в некоторых случаях для исправления ситуации может потребоваться вмешательство пользователя Юнита. Например, может произойти отключение клиента по причине отказа или недоступности внешней точки доступа. В таком случае через некоторое время Wi-Fi клиент на Юните отключается и перезапускается точка доступа. Включить Wi-Fi клиент на Юните можно через Веб-интерфейс управления, для этого перейдите на страницу Network -> Wifi и перезапустите точку доступа с помощью кнопок Disable/Enable, либо перезапустите Юнит выбрав в меню System -> Reboot -> Perform reboot.

Внимание!

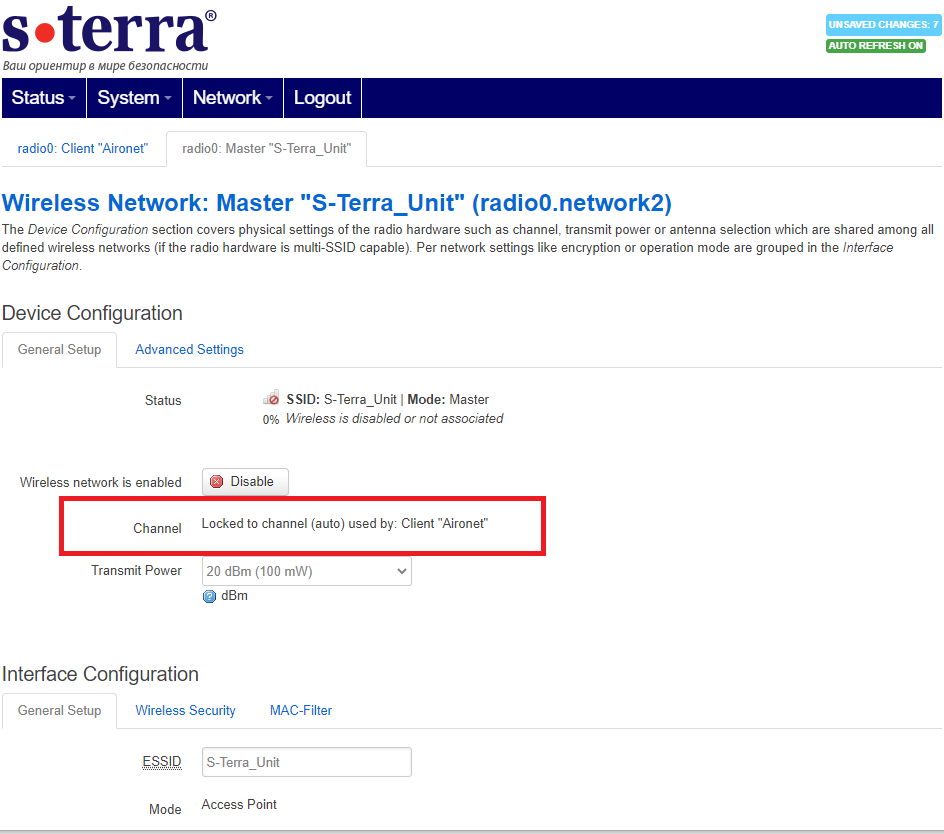

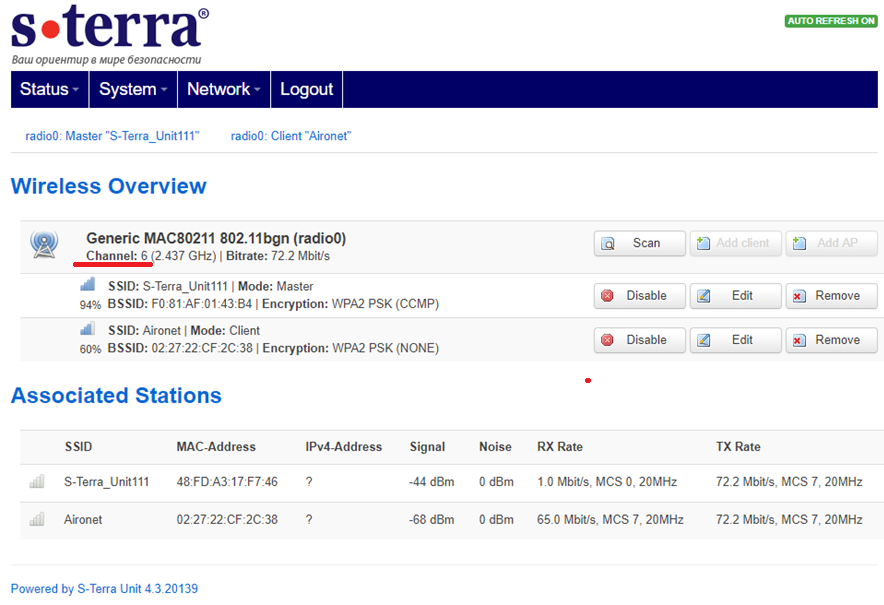

Точка доступа и клиент могут работать только на одном Wi-Fi канале! При конфигурировании Юнита через Веб-интерфейс управления рекомендуется сначала настроить клиента, а затем выполнить настройки для точки доступа. При настройке клиента в поле Сhannel в качестве канала укажите auto (см. Рисунок 31). Для того чтобы автоматически привязать канал точки доступа к каналу клиента, необходимо при создании точки доступа в поле Сhannel  выбрать канал клиента (см. Рисунок 32). Используемый канал точки доступа можно посмотреть перейдя на страницу Network -> Wifi в секции Wireless Overview (см. Рисунок 33).   Рисунок 31. Задание канала для Wi-Fi токи доступа Рисунок 32. Демонстрация автоматической привязки канала точки доступа Wi-Fi к каналу клиента Рисунок 33. Просмотр текущего канала клиента Wi-Fi
